Оптический коммутационный шнур переходной Duplex LC-UPC/ST-UPC, 9/125 OS2, 1 м | RNPC9DSULU1 DKC ДКС

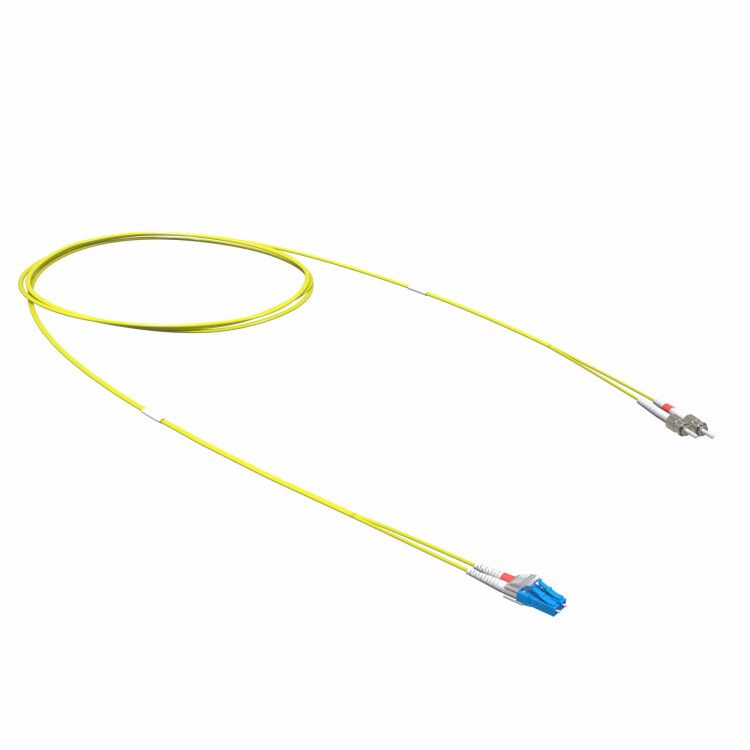

Оптический коммутационный шнур переходной Duplex LC-UPC/ST-UPC, 9/125 OS2, 1 м LSZH от DKC IT - это одножильный переходной патч-корд для соединения оборудования с разными типами разъёмов в волоконно-оптических сетях. Шнур выполнен из немедленно самозатухающего материала LSZH и предназначен для стационарной прокладки внутри помещений.

Назначение и область применения

Шнур используется для временного или постоянного соединения устройств с интерфейсами ST и LC в одномодовых оптоволоконных системах. Подходит для передачи данных на расстояния до 10 км и более. Применяется в центрах обработки данных, телекоммуникационных узлах, на объектах связи, где требуется высокая плотность подключения и совмещение старых (ST) и современных (LC) портов.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический
• Тип разъёмов: ST-UPC (на одном конце), LC-UPC (на другом)
• Категория волокна: OS2 (одномодовое, для длинных дистанций)
• Количество волокон: 2 (дуплекс - два канала: Tx/Rx)
• Длина: 1 метр
• Оболочка кабеля: LSZH (безгалогенная, малодымная)
• Цвет оболочки: жёлтый (стандарт для одномодового волокна)
• Тип полировки: UPC (ультраплоская, снижает потери отражения)
• Стандарт волокна: ITU-T G.652.D

Совместимость и монтаж

Шнур совместим с любым оборудованием, имеющим порты стандарта ST или LC. Для монтажа достаточно вставить разъёмы в соответствующие адаптеры - никаких инструментов не требуется. Учитывайте, что разъём ST требует фиксации поворотом на 180°, а LC - защёлкивающийся механизм. Кабель имеет минимальный радиус изгиба 10 см - не допускайте резких перегибов. Настоятельно не рекомендуется использовать в условиях повышенной вибрации без дополнительной фиксации.

Безопасность и стандарты

Материал оболочки LSZH соответствует требованиям пожарной безопасности: при горении выделяет мало дыма и не содержит галогенов, что делает его безопасным для закрытых помещений с людьми. Соответствует международному стандарту IEC 60794-1-2 для оптических кабелей. Полировка UPC обеспечивает коэффициент возвратного отражения менее –50 дБ, что важно для чувствительных систем.

Преимущества

• Переходник ST–LC позволяет интегрировать новое оборудование (LC) с существующими линиями (ST) без замены всей инфраструктуры
• LSZH-оболочка безопасна для установки в офисах, школах, больницах и метро
• Жёлтый цвет легко отличить от многомодовых кабелей (оранжевые/красные)
• UPC-полировка минимизирует потери сигнала при подключении
• Одномодовое волокно OS2 обеспечивает работу на скоростях до 100 Гбит/с и выше

Ограничения применения

• Не предназначена для наружной прокладки - отсутствует броня и UV-защита
• Не подходит для сред с механическим воздействием (например, в кабельных лотках с частой перестановкой проводов без защиты)
• Работает только в одномодовых системах; несовместим с многомодовым оборудованием (OM3/OM4)
• Длина 1 м слишком мала для большинства трасс - используйте только там, где оборудование расположено рядом

Примеры использования

• Подключение сервера с LC-портом к оптическому коммутатору с ST-портами в центре обработки данных
• Адаптация старой телефонной станции (ST) к современному маршрутизатору (LC)
• Использование в медицинских диагностических системах, где важна безопасность материалов
• Лабораторные тесты в телеком-центрах, когда необходимо быстро менять соединения

Практические советы

• Проверьте тип разъёма на оборудовании перед заказом - ST и LC не взаимозаменяемы без переходника
• Не затягивайте разъёмы силой - при неправильной установке можно повредить внутреннюю линзу
• Храните шнур в исходной упаковке, чтобы избежать заломов и загрязнения контактов
• Для долгосрочного использования в местах с высокой нагрузкой - используйте кабельные каналы или хомуты
• Убедитесь, что ваша система работает именно в одномодовом режиме - использование этого шнура с многомодовым оборудованием вызовет значительную потерю мощности сигнала
