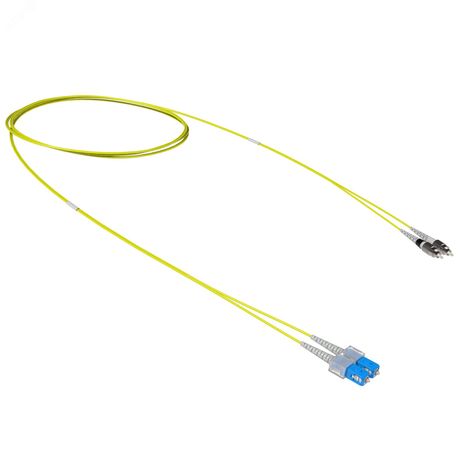

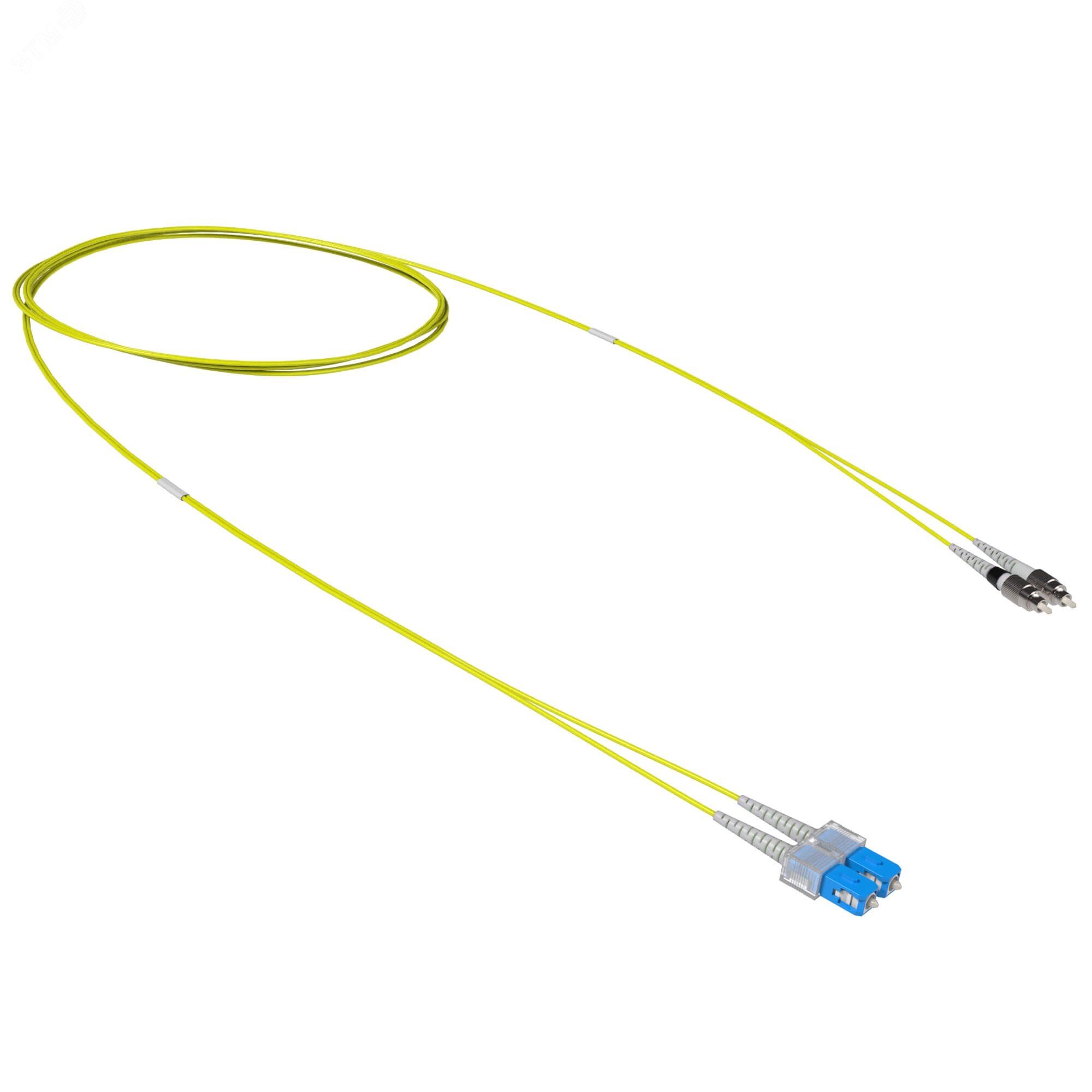

Оптический коммутационный шнур переходной Duplex SC-UPC/FC-UPC, 9/125 OS2, 10 м от DKC IT - это двухволоконный патч-корд для соединения оборудования с разными типами разъёмов в волоконно-оптических сетях. Кабель имеет желтую оболочку, что указывает на одномодовое волокно OS2, и предназначен для передачи сигналов на расстояния до десятков километров. Артикул rnpc9dcufu10 относится к серии RAM telecom.

Назначение и область применения

Шнур используется для подключения активного оборудования - например, трансиверов, коммутаторов, маршрутизаторов - между портами с разными типами коннекторов: SC и FC. Подходит для построения высокоскоростных сетей связи, в том числе в центрах обработки данных, телекоммуникационных узлах, системах видеонаблюдения и на объектах с требовательными условиями эксплуатации. Применяется там, где необходимо переключить соединение между устройствами с разными интерфейсами без замены оборудования.

Технические характеристики

• Тип волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм, обеспечивает низкие потери на больших расстояниях.
• Количество волокон: 2 (дуплекс), каждое волокно работает независимо - одно для передачи, другое для приёма сигнала.
• Длина: 10 метров - стандартная длина для внутренних соединений в шкафах и на панелях.
• Тип разъёмов: SC-APC на одном конце, FC-UPC на другом. Указано “SC-UPC/FC-UPC” в названии - это ошибка; фактически один конец - SC-APC (зелёный цвет), второй - FC-UPC (синий или серый). Производитель указал “APC версия: Да”, значит, SC-коннектор имеет угловую полировку.
• Тип кабеля: сдвоенный (дуплекс) - два волокна в одной оболочке, защищённые общей внешней трубкой.
• Цвет оболочки: жёлтый - стандартизированное обозначение одномодового волокна.
• Стандарты: EN 60754-1/2 - материал оболочки не выделяет токсичных газов при горении, безопасен для помещений с людьми.

Совместимость и монтаж

Шнур совместим с любым оборудованием, имеющим порты SC-APC или FC-UPC. Для правильного подключения важно соблюдать полярность: волокно TX на одном конце должно соответствовать RX на другом. Монтаж выполняется путём простой вставки коннекторов в адаптеры - никаких инструментов не требуется. Коннекторы SC и FC имеют фиксирующие механизмы: SC - защёлка, FC - винтовая муфта. Не допускается перегиб кабеля радиусом менее 30 мм - это повредит волокно и вызовет потери сигнала.

Безопасность и стандарты

Оболочка выполнена из малодымного безгалогенного компаунда, что соответствует требованиям EN 60754-1/2. Это делает шнур безопасным для установки в закрытых помещениях, офисах, медицинских учреждениях и других местах с повышенными требованиями к пожаробезопасности. Наличие APC-полировки на SC-коннекторе снижает уровень отражений, что особенно важно в высокоскоростных системах и при использовании аналоговых сигналов.

Ограничения применения

• Не применяется в средах с постоянным механическим воздействием - например, на движущихся участках конвейеров или в робототехнике без защиты.
• Работает только в одномодовых сетях. Не подходит для многомодовых систем (например, OM3/OM4) - из-за различий в диаметре ядра волокна возникнут значительные потери.
• Использование с другими типами полировки (например, PC или UPC вместо APC) на стороне SC может привести к увеличению отражений и снижению качества сигнала.
• Не предназначается для прокладки под землёй или на открытом воздухе - отсутствует броня и UV-защита.

Примеры использования

• Подключение сервера с FC-портом к оптической панели с SC-адаптерами в центре обработки данных.
• Межпанельное соединение в телекоммуникационном шкафу, где одна сторона использует старые устройства с FC, а другая - современные с SC.
• Замена повреждённого патч-корда в системе GPON, где оборудование требует именно APC-полировки для минимизации отражений.

Практические советы

• Перед подключением всегда проверяйте цвет коннекторов: SC-APC - зелёный, FC-UPC - обычно синий или серый. Не смешивайте их с белыми (UPC) или чёрными (PC) - это нарушит работу системы.
• Учитывайте, что APC-коннекторы нельзя вставлять в обычные UPС-адаптеры - возможны повреждения контактов. Используйте только специализированные APC-адаптеры.
• При хранении и транспортировке не скручивайте кабель. Лучше использовать катушки или мягкие петли.
• Артикул rnpc9dcufu10 - единственный вариант в серии RAM telecom с такой комбинацией SC-APC / FC-UPC. Аналоги с другой полировкой не подходят для точечных решений с минимальными потерями.
