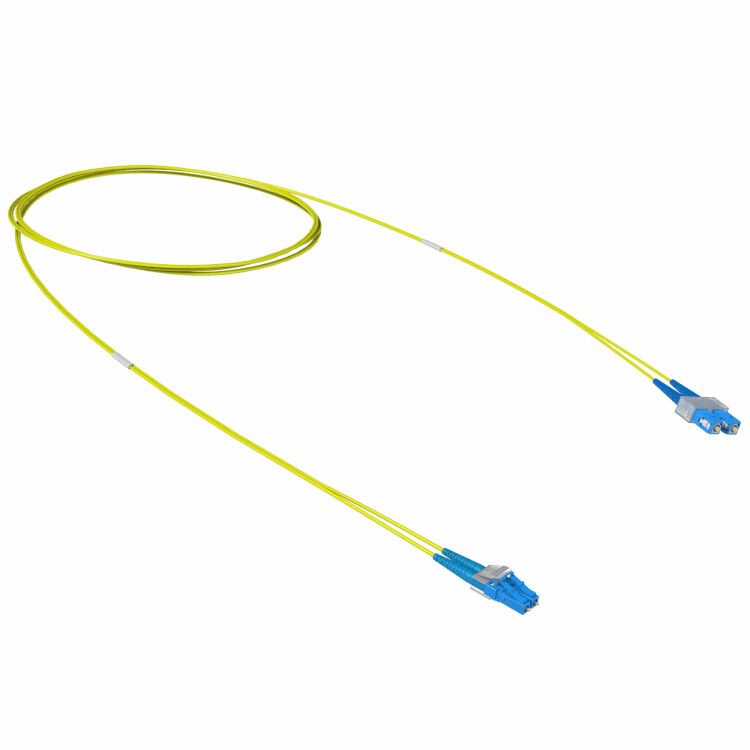

Оптический коммутационный шнур переходной Duplex LC-UPC/SC-UPC, 9/125 OS2, 5 м | RNPC9DCULU5 DKC ДКС

Оптический коммутационный шнур переходной Duplex LC-UPC/SC-UPC, 9/125 OS2, 5 м от DKC IT - это одномодовый патч-корд для передачи сигнала на большие расстояния между оборудованием с разными типами разъёмов. Шнур совмещает интерфейсы SC и LC, что упрощает подключение в сетях с гетерогенной аппаратурой. Артикул rnpc9dculu5 подходит для телекоммуникационных систем, центров обработки данных и промышленных решений.

Назначение и область применения

Шнур предназначен для соединения устройств с разными типами оптических разъёмов: например, сервера с портом LC и маршрутизатора с портом SC. Применяется в высокоскоростных сетях, где требуется надёжная передача данных на расстояния до нескольких десятков километров. Подходит для установки в центрах обработки данных, телекоммуникационных шкафах, на объектах связи и в промышленных системах автоматизации.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический, дуплексный
• Тип разъёмов: SC-UPC (на одном конце), LC-UPC (на другом)
• Количество волокон: 2 (для передачи и приёма одновременно)
• Категория волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм
• Длина: 5 метров
• Цвет оболочки: жёлтый - стандартный цвет для одномодовых кабелей
• Тип полировки: UPC - улучшенная плоская полировка, снижающая потери отражённого света
• Материал оболочки: безгалогенный, малодымный компаунд - безопасен при возгорании
• Работает с диаметром сердцевины волокна: 9/125 мкм

Совместимость и монтаж

Шнур совместим с любым оборудованием, оснащённым разъёмами SC или LC типа UPC. Для подключения достаточно вставить каждый конец в соответствующий порт - фиксация осуществляется защёлкой. Учитывайте, что разъёмы SC и LC имеют разную форму и способ крепления: SC - поворотный зажим, LC - защёлка. Кабель не требует специальных инструментов для монтажа, но важно избегать перегибов радиусом менее 30 мм. Не используйте силу при подключении - это может повредить волокно внутри.

Безопасность и стандарты

• Оболочка выполнена по нормам IEC 60754-1/2 - материал не выделяет токсичных газов при горении
• Волокно соответствует ITU-T G.652.D - международному стандарту для одномодовых оптоволокон
• Не содержит галогенов - подходит для помещений с повышенными требованиями к пожарной безопасности (офисы, метро, медицинские учреждения)

Преимущества

• Переходной дизайн позволяет избежать использование дополнительных адаптеров и снижает число точек соединения
• UPC-полировка обеспечивает низкий уровень отражения (≤ -50 dB), что важно для чувствительных систем
• Жёлтый цвет легко отличается от многомодовых кабелей (оранжевых), предотвращая ошибки при обслуживании
• Безгалогенная оболочка увеличивает срок службы в условиях высоких температур и в закрытых пространствах

Ограничения применения

• Не предназначены для использования с APC-разъёмами - они имеют зелёный цвет и угол полировки 8°; этот шнур имеет UPC-полировку (синий/серый цвет), поэтому несовместим с APC-портами
• Не следует применять в средах с механическими нагрузками - кабель не бронированный, не рассчитан на уличную прокладку
• Длина 5 м достаточна для внутренней проводки, но недостаточна для длинных трасс - для более дальних соединений нужен другой кабель

Примеры использования

• Подключение SFP+ модуля в сервере (LC) к оптическому коммутатору с портом SC
• Связь между пассивным оптическим распределителем (PON) и терминалом пользователя
• Интеграция старого оборудования (SC) с новым (LC) в существующей сети без замены всей арматуры
• Лабораторные тесты и настройка оптических систем в центре обслуживания

Практические советы

• Проверьте тип полировки на обоих концах: UPC (обычно синий/серый) ≠ APC (зелёный). Несовместимость вызывает значительные потери сигнала
• При хранении и транспортировке не скручивайте кабель - сохраняйте естественную спираль
• Часто забывают, что LC-разъём меньше SC - он удобнее в плотных панелях, но требует осторожности при подключении
• Артикул rnpc9dculu5 - это именно переходник, а не удлинитель. Он не заменяет правильную схему подключения, а лишь устраняет несоответствие разъёмов
• Для проверки целостности используйте оптический тестер - даже микроскопические загрязнения на коннекторах могут нарушить связь
