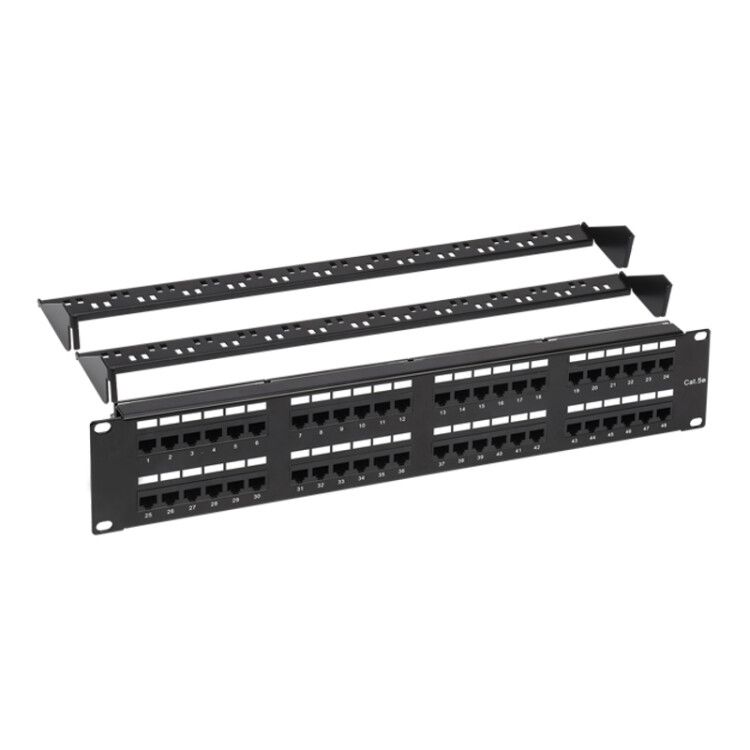

Панель коммутационная с кабельными органайзерами 19", 2U, 48 портов, U/UTP, RJ-45, CAT 5e REXANT PRO | 02-0032 MEET

Панель коммутационная 19 дюймов 2U 48 портов U/UTP RJ-45 CAT 5e от Rexant — пассивное устройство для организации кабельной разводки в стойках 19". Артикул 02-0032 обеспечивает надёжное соединение 48 кабелей Cat.5e между рабочими точками и сетевым оборудованием.

Назначение и область применения

Панель коммутационная 19 дюймов 2U 48 портов U/UTP RJ-45 CAT 5e применяется в структурированных кабельных системах для подключения рабочих мест к сети. Удобна там, где требуется много точек доступа: офисы, серверные комнаты, учебные заведения, производственные площадки. Она связывает абонентские кабели с активным оборудованием — свичами, маршрутизаторами, телефонными системами. Благодаря стандартизированному формату 19" легко интегрируется в существующие стойки.

Технические характеристики

• Количество портов: 48 шт. (RJ-45)
• Категория кабеля: Cat.5e — поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Экранирование: UTP (неэкранированная витая пара) — подходит для сред с низким уровнем помех
• Форм-фактор: 2U (высота 35,56 мм) — экономит место в стойке
• Материал корпуса: сталь 1,6 мм + ударопрочный ABS-пластик (UL-94V-0)
• IDC-контакты: фосфористая бронза с оловянным покрытием 2,54 мкм — обеспечивают долгий срок службы
• Контакты RJ-45: фосфористая бронза с золотым напылением 1,27 мкм поверх никеля — снижают сопротивление и предотвращают окисление
• Печатная плата: FR-4, двухслойный стеклотекстолит 1,6 мм — устойчив к перепадам температур
• Подключаемый кабель: одножильный, 22–26 AWG
• Циклы подключения: не менее 750 — гарантирует многократное использование patch-cord’ов
• Усилие удержания: 50 Н за 1 минуту — плотная фиксация вилки в разъёме
• Органайзеры: металлические, сталь 1,6 мм — для фиксации и укладки кабелей

Совместимость и монтаж

Панель коммутационная 19 дюймов 2U 48 портов U/UTP RJ-45 CAT 5e монтируется в стандартную стойку 19” с помощью крепёжных уголков. На задней стороне установлены 48 IDC-коннекторов — для обжима кабелей без пайки. Каждый порт имеет номер и цветовую метку — упрощает идентификацию. Монтаж выполняется в два этапа:

1. Заправка кабелей через органайзеры и обжим в IDC-контакты с помощью обжимного инструмента;
2. Подключение patch-cord’ов с лицевой стороны к свичам или другому оборудованию.

Не требует внешнего питания. Подходит для монтажа в закрытых шкафах с хорошей вентиляцией.

Безопасность и стандарты

Компоненты соответствуют требованиям UL-94V-0 — самозатухающий пластик, безопасен при перегреве. Конструкция выполнена в соответствии с TIA/EIA-568-B.2 для кабелей Cat.5e. Материалы сертифицированы на соответствие RoHS — без токсичных веществ.

Преимущества

• Чёткая нумерация и маркировка портов — исключает ошибки при подключении
• Металлические органайзеры — уменьшают нагрузку на кабели, предотвращают перегибы
• Золотое напыление контактов — повышает надёжность соединения и срок службы
• Стальной корпус — жесткость и устойчивость к деформации при установке
• Поликарбонат IDC-модулей — термостойкость и механическая прочность

Ограничения применения

• Не предназначена для наружной установки — отсутствует защита IP
• Не подходит для экранированных кабелей STP/FTP — UTP-панель не обеспечивает заземления экрана
• Максимальная длина кабеля — 100 м; при более длинных участках возможна потеря скорости
• Не рекомендовано использовать с кабелями толще 26 AWG — риск плохого обжима
• Не предназначен для работы при температурах ниже -10°C и выше +50°C

Примеры использования

• Обслуживание офисной сети: 48 рабочих мест подключаются к одному коммутатору через эту панель
• Интеграция в серверную: служит интерфейсом между серверами и сетевым оборудованием
• Школьные компьютерные классы: позволяет быстро заменить или переопределить точки доступа
• Производственные линии: подключение датчиков, контроллеров и HMI-устройств

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в диапазон 22–26 AWG
• Используйте качественный обжимной инструмент для IDC — некорректный обжим вызывает потери сигнала
• Не перегружайте органайзеры — слишком много кабелей затрудняют обслуживание
• При прокладке кабелей соблюдайте радиус изгиба не менее 4× диаметра кабеля
• Для крупных проектов используйте цветовую маркировку: например, красный — VoIP, синий — данные
• Артикул 02-0032 совместим с любыми patch-cord’ами RJ-45 Cat.5e — можно менять оборудование без замены панели
