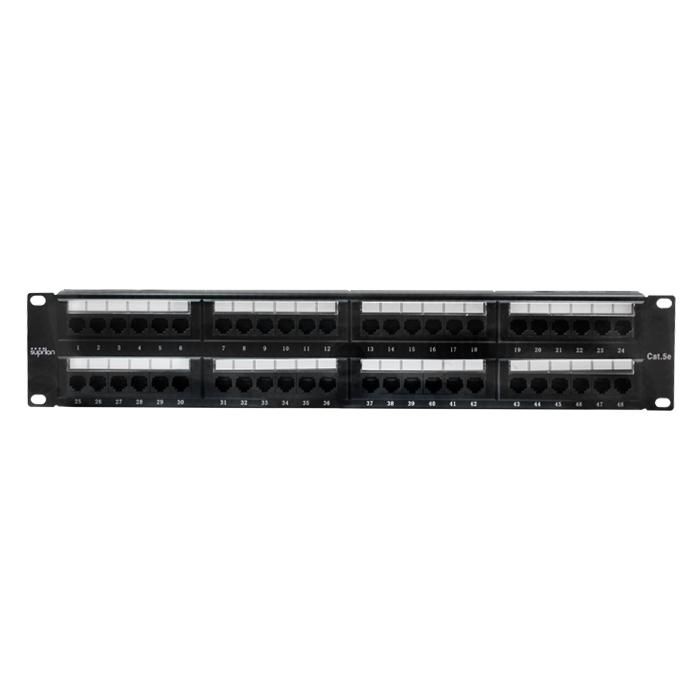

Патч-панель 19", 48хRJ-45, UTP, Cat.5e, 2U | 10-0405 SUPRLAN Net.on

Патч-панель Suprlan 10-0405 - это устройство для организации и коммутации сетевых соединений в телекоммуникационных стойках. Предназначена для работы с кабелями Cat.5e, устанавливается в 19-дюймовые шкафы и обеспечивает надёжное терминирование 48 портов RJ-45. Эта патч-панель Suprlan 10-0405 подходит для офисных, серверных и промышленных сетей.

Назначение и область применения

Патч-панель Suprlan 10-0405 используется для терминирования горизонтальных кабелей СКС (структурной кабельной системы) и удобного переключения соединений между оборудованием через patch-корды. Подходит для установки в телекоммуникационные шкафы, серверные комнаты, центры обработки данных и на объектах с высокой плотностью точек подключения. Часто применяется в офисах, школах, больницах и на производствах, где требуется стабильная и легко управляемая Ethernet-инфраструктура.

Технические характеристики

• Количество портов: 48 шт. (RJ-45)
• Категория: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Форм-фактор: 2U (высота 3,5 см), совместима со стандартными 19-дюймовыми стойками
• Способ присоединения: 110-type IDC - позволяет зачищать и зажимать жилы кабеля одним движением
• Материал корпуса: металл с порошковым покрытием - прочный, устойчивый к механическим повреждениям и коррозии
• Цвет: черный
• Разъёмы: неэкранированные (UTP), без экрана
• Угол расположения ножей контактов: 45° - снижает переходное затухание и улучшает качество сигнала
• Цветовая маркировка: соответствует стандартам T568A и T568B - упрощает правильную распиновку
• В комплекте: два съёмных задних организатора кабелей - для аккуратной фиксации и управления длиной кабелей

Совместимость и монтаж

Патч-панель Suprlan 10-0405 монтируется в любую 19-дюймовую стойку с глубиной, достаточной для размещения 2U. Кабели подводятся сзади, к контактам типа 110. Для обжима используются инструменты 110 или Krone - они взаимозаменяемы. Передняя панель имеет нумерацию портов и поля для этикеток - это ускоряет поиск и обслуживание. Установка занимает 10–15 минут при наличии подготовленных кабелей и инструмента. Рекомендуется закрепить патч-панель с помощью крепёжных уголков, входящих в комплект стойки.

Безопасность и стандарты

Патч-панель Suprlan 10-0405 соответствует требованиям стандарта TIA/EIA-568-B.2 для категории 5e. Материалы корпуса не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации. Применяется в помещениях с контролируемой температурой и влажностью - не предназначен для уличного или агрессивного окружения.

Преимущества

• Высокая плотность портов: 48 портов на 2U - экономит место в стойке
• Надёжный металлический корпус - устойчив к деформациям и электромагнитным помехам
• Цветная маркировка T568A/B - минимизирует ошибки при монтаже
• Угол ножей 45° - улучшает передачу сигнала, особенно на пределе длины кабеля
• Съёмные организаторы кабелей - позволяют легко менять или заменять панель без демонтажа всей проводки
• Чёткая нумерация портов - упрощает диагностику и документирование

Ограничения применения

• Не подходит для экранированных кабелей (FTP, STP) - отсутствует заземление и экран
• Не рассчитана на работу вне помещений - не имеет защиты IP
• Не рекомендуется использовать в средах с частыми вибрациями без дополнительной фиксации
• Поддерживает максимум 1 Гбит/с - не годится для сетей 10GBase-T (требуется Cat.6a или выше)
• Запас кабеля после терминирования должен быть не менее 15–20 см - иначе сложно будет переобжать

Примеры использования

• Обмен данными между серверами и коммутаторами в серверной комнате
• Подключение рабочих мест сотрудников к центральному коммутатору
• Создание временной сети на выставке или мероприятии
• Интеграция систем видеонаблюдения и VoIP-телефонии в единую инфраструктуру
• Аппаратное переключение каналов связи в производственных автоматизированных системах

Практические советы

• Перед монтажом проверьте соответствие длины кабеля и класса - для Cat.5e максимальная длина канала - 100 метров
• Используйте одинаковый стандарт (T568A или T568B) на всех портах - избегайте миксов внутри одной сети
• Не перегибайте кабели ближе чем на 4 см от разъёма - это снижает качество передачи
• При использовании организаторов кабелей не затягивайте слишком сильно - это может повредить изоляцию
• Регулярно проверяйте маркировку портов - она помогает быстрее находить отказы и избежать путаницы при изменениях
• Для тестирования используйте кабельный анализатор - он покажет наличие обрывов, перекрёстных пар и потерь сигнала
