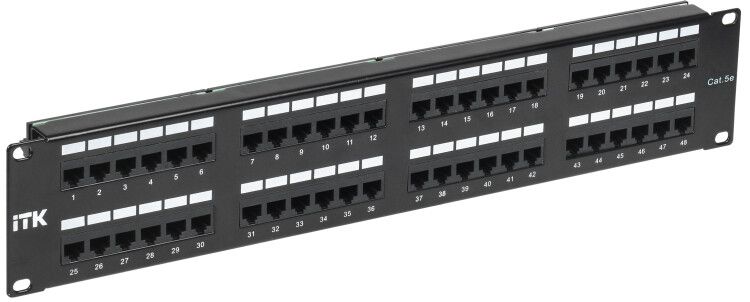

Патч-панель ITK 2U категория 5е UTP 48 портов (IDC Dual) - PP48-2UC5EU-D05 IEK

Патч-панель ITK (IEK) артикул pp48-2uc5eu-d05 - это компактная коммутационная панель на 48 портов RJ45 категории 5E, предназначенная для организации и управления кабельными соединениями в 19-дюймовых стойках серверных помещений и распределительных узлах.

Назначение и область применения

Патч-панель ITK (IEK) артикул pp48-2uc5eu-d05 используется для централизованного подключения кабелей UTP от рабочих мест к сетевому оборудованию - коммутаторам, маршрутизаторам, серверам. Применяется в офисах, учебных заведениях, медицинских учреждениях, производственных объектах с большой плотностью точек доступа. Подходит для построения локальных сетей Ethernet до 1 Гбит/с.

Технические характеристики

• Количество портов: 48 шт. (RJ45 8P8C)
• Категория: Cat 5e - обеспечивает пропускную способность до 100 МГц, поддерживает Gigabit Ethernet
• Тип кабеля: UTP (неэкранированная витая пара)
• Материал жил: медь - гарантирует стабильную передачу сигнала и низкое сопротивление
• Высота: 2 U (88 мм) - совместима со стандартными 19-дюймовыми стойками
• Способ монтажа: крепление через боковые отверстия в 19-дюймовой раме
• Цвет: черный - снижает бликование, хорошо сочетается с промышленным оборудованием
• Срок службы: 15 лет - рассчитана на многократные переподключения
• Поддержка стандарта оконцовки: T568A и T568B - цветовая маркировка на задней панели

Совместимость и монтаж

Патч-панель ITK (IEK) артикул pp48-2uc5eu-d05 устанавливается в 19-дюймовые стойки и шкафы. Крепится с помощью болтов или кронштейнов, входящих в комплект. На лицевой стороне есть маркировочные поля для наклеивания этикеток и нумерация портов. На тыльной стороне расположены модули IDC - они позволяют зачищать и фиксировать жилы кабеля одним движением, без пайки. Для удобства прокладки кабелей рекомендуется использовать кабельные органайзеры (приобретаются отдельно).

Безопасность и стандарты

• Соответствует стандартам: UL 1863, ISO/IEC 11801:2002, TIA/EIA-568-B
• Работает в температурном диапазоне от -10C до +60C
• Не содержит свинца и других токсичных веществ - соответствует RoHS

Преимущества

• Удобная нумерация портов - ускоряет диагностику и обслуживание
• Стандартные интерфейсы RJ45 - совместимы с любыми patch-cord’ами
• Медь в жилах - минимизирует потери сигнала и повышает надежность
• Жесткая конструкция - предотвращает деформацию при частых подключениях
• Комплект крепежа в комплекте - не требует доп purchases

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и пыли (IP-класс не указан)
• Не подходит для экранированных систем (S/FTP, F/UTP) - отсутствует заземление и экран
• Максимальная скорость - 1 Гбит/с; для 10 Гбит/с требуется Cat 6A
• Не имеет встроенного органайзера - требует дополнительных решений для упорядочения кабелей

Примеры использования

• Центральный узел связи в офисе с 48 рабочими местами
• Распределительный шкаф в образовательном корпусе
• Интерфейс между кабельной трассой и коммутатором в серверной комнате
• Аппаратная связь между IP-камерами и NVR в системах видеонаблюдения

Практические советы

• Перед монтажом проверьте соответствие посадочного отверстия 19" - стандартный шаг 44,45 мм
• Используйте кабельные менеджеры (передние и задние) - так снижается риск перегибов и улучшается воздушный поток
• При оконцовке соблюдайте цветовую последовательность T568B - она чаще всего применяется в корпоративных сетях
• Не затягивайте кабели слишком сильно - это может повредить контакты внутри модулей
• Для долгосрочных проектов выбирайте патч-панель с возможностью замены отдельных модулей - хотя в этой модели такой функционал отсутствует
