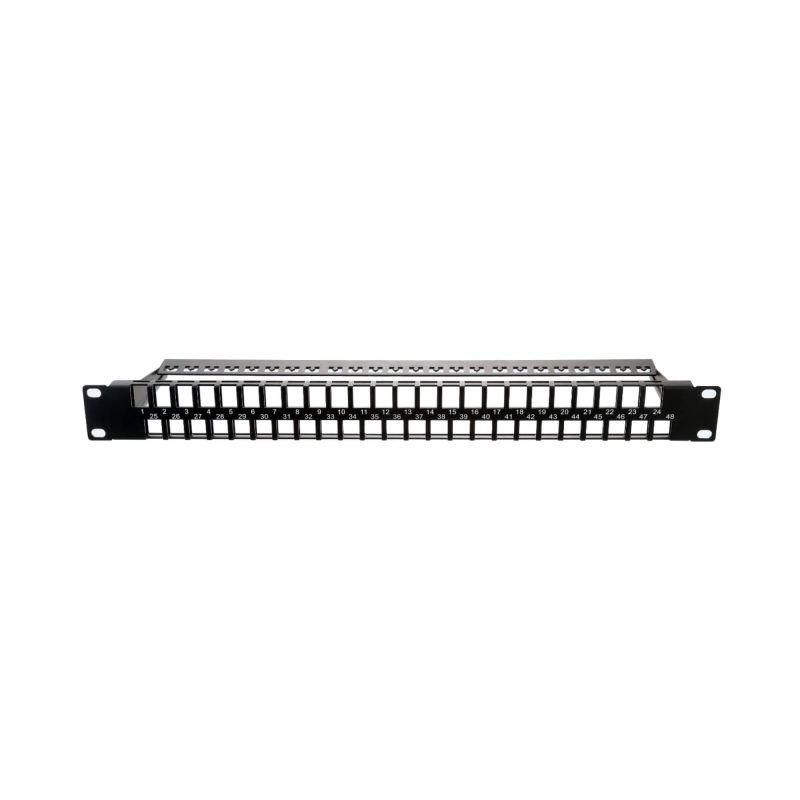

Патч-панель наборная 19",1U, под 48 модулей Keystone, UTP/STP (длямодулей форм-фактора A10, S10) | RNKPP48E1 DKC ДКС

Патч-панель DKC RnkPP48E1 - это компактная наборная панель на 19 дюймов и 1U высотой, предназначенная для сборки коммутационного поля из 48 модулей Keystone типа A10/S10. Подходит для организаций сетевой инфраструктуры в серверных, телекоммуникационных шкафах и распределительных пунктах.

Назначение и область применения

Патч-панель DKC RnkPP48E1 используется для централизованной коммутации сетевых соединений в структурированных кабельных системах (СКС). Она позволяет собирать до 48 точек подключения через отдельные модули Keystone - это удобно при необходимости смешивать типы кабеля (UTP и STP), использовать разные категории (Cat5e, Cat6, Cat6A) или применять специализированные модули (например, с фильтрами или PoE+). Устройство применяется в серверных помещениях, офисных центрах, телеком-шкафах, на объектах с высокой плотностью кабельных соединений.

Технические характеристики

• Количество портов: 48 (по одному RJ45 на каждый модуль)
• Форм-фактор: 19 дюймов, 1U (стандартная высота для монтажа в шкафах)
• Тип разъёмов: RJ45 8P8C - совместим с любыми модулями Keystone A10/S10
• Экранирование: да - корпус обеспечивает замкнутую экранную зону, снижает помехи при использовании экранированных кабелей (STP, FTP)
• Цвет: чёрный - соответствует промышленным стандартам и маскирует следы эксплуатации

Совместимость и монтаж

Патч-панель DKC RnkPP48E1 не имеет встроенных разъёмов - все порты создаются за счёт установки отдельных модулей Keystone (форм-фактор A10 или S10). Для монтажа требуется:

• Инструмент: крестовая отвертка, обжимной инструмент для модулей
• Место: стандартный 19-дюймовый шкаф с креплениями на переднюю рамку
• Установка: панель крепится болтами к направляющим шкафа; модули вставляются в пазы с щелчком
• Рекомендация: перед установкой проверьте посадочные размеры модулей - они должны точно подходить под форм-фактор A10/S10

Не используйте модули других форм-факторов (например, B10, C10) - они не войдут в пазы.

Безопасность и стандарты

Патч-панель DKC RnkPP48E1 соответствует требованиям к механической прочности и электромагнитной совместимости, характерным для промышленных решений в СКС. Экранированный корпус способствует выполнению требований стандарта ISO/IEC 11801 при работе с экранированными кабелями. Напряжение и ток не регламентируются - устройство предназначено исключительно для передачи сигналов, не для питания.

Преимущества

• Высокая плотность: 48 портов на 1U - экономия места в шкафу
• Гибкость: можно комбинировать экранированные и неэкранированные модули в одной панели
• Надёжность: металлический корпус обеспечивает жёсткую фиксацию и защиту от деформации
• Легкая диагностика: каждая ячейка доступна для обслуживания без демонтажа соседних модулей

Ограничения применения

• Не поддерживает автономное питание - не является PoE-патч-панелью
• Требует самостоятельной закупки модулей Keystone - нельзя купить готовый “все в одном” вариант
• Не рекомендуется для открытых помещений без защиты - не имеет IP-защиты
• Подходит только для медных кабелей - не работает с оптическими модулями

Примеры использования

• Центральный коммутационный узел в офисном здании - подключение рабочих мест к core-switch’у
• Шкаф в серверной - организация связи между серверами, NAS и сетевым оборудованием
• Объекты с повышенными требованиями к EMC - промышленные автоматизированные системы, где используются STP-кабели
• Аудио-визуальные системы - подключение камер, интеркомов, динамиков через экранированные модули

Практические советы

• Перед заказом убедитесь, что вы выбираете именно модули Keystone A10/S10 - другие форм-факторы не совместимы
• При использовании STP-кабелей обязательно заземлите панель через шасси шкафа - иначе эффект экрана будет снижен
• Для быстрого обслуживания оставляйте запас свободного кабеля (не менее 1–1,5 метра) после прохода через панель
• Маркируйте каждый порт сразу после монтажа - 48 проводов легко перепутать без этикеток
• Проверяйте качество обжима модулей - плохой контакт часто вызывает проблемы с передачей данных даже при хорошем кабеле
