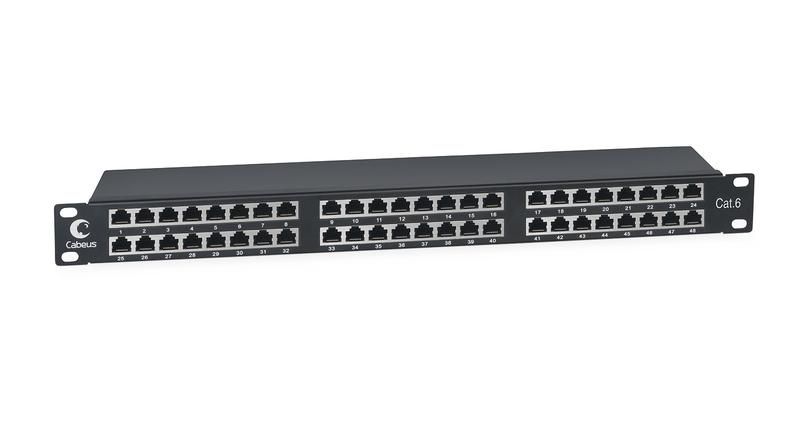

Патч-панель PLHD-48-Cat.6-SH-Dual IDC-1U высокой плотности 19, 1U, 48 портов RJ-45, категория 6, полностью экранированная, Dual IDC - 8891c Cabeus

Патч-панель Cabeus 8891c - это компактный коммутационный модуль с 48 портами RJ-45 в формате 19" 1U, предназначенный для организации сетевой инфраструктуры в телекоммуникационных шкафах. Полностью экранированная конструкция обеспечивает устойчивую работу в условиях помех, а технология Dual IDC позволяет быстро и надёжно терминировать кабели категории 6.

Назначение и область применения

Патч-панель Cabeus 8891c используется для терминации горизонтальных кабелей в системах структурированных кабельных систем (СКС). Она соединяет основную трассу кабеля с активным оборудованием через patch-шнуры. Подходит для установки в серверные комнаты, распределительные щиты, офисные центры и промышленные объекты, где требуется высокая плотность подключений и стабильная работа на скоростях до 1 Гбит/с.

Технические характеристики

• Формат: 19 дюймов, 1U (высота 44,45 мм)
• Количество портов: 48
• Тип разъёмов: RJ-45, полностью экранированные (SFTP)
• Категория: Cat.6 (до 250 МГц)
• Тип терминации: Dual IDC (два стандарта: T568A и T568B)
• Угол расположения ножей: 45°
• Совместимые инструменты: ножи тип 110 и Krone
• Маркировка: номера портов на лицевой стороне, цветовая кодировка на тыльной стороне
• Организация кабелей: встроенные задние кабельные организаторы

Совместимость и монтаж

Патч-панель Cabeus 8891c совместима со всеми стандартными 19"-стойками и шкафами. Установка происходит на направляющие с помощью боковых креплений. Для монтажа кабелей:

• Используйте ножи тип 110 или Krone - они точно попадают в зоны контактов под углом 45°.
• Цветовая маркировка на тыльной стороне соответствует обоим стандартам (T568A/B), что исключает ошибки при терминации.
• Снимаемая верхняя крышка даёт доступ ко всей тыльной части - удобно при работе с плотной группировкой кабелей.
• Задние организаторы фиксируют кабели, предотвращая перегибы и снижают нагрузку на разъёмы.

Преимущества

• Высокая плотность: 48 портов на 1U - экономия места в шкафу.
• Экранирование: полное металлическое покрытие защищает от внешних ЭМИ и взаимных помех между парами.
• Dual IDC: возможность терминации по двум стандартам без замены панели.
• Угол 45°: повышает качество передачи сигнала и снижает уровень NEXT/FEXT.
• Чёткая маркировка: нумерация портов и цветовые метки минимизируют ошибки при обслуживании.

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита IP.
• Работает только с медными кабелями категории 6 и ниже; несовместим с оптоволокном.
• Требует точного соблюдения технологии терминации - некорректная затяжка ножами вызывает потери связи.
• Не рекомендовано использовать в средах с частыми механическими вибрациями без дополнительной фиксации.

Примеры использования

• Центральный коммутационный узел в офисе с 50+ рабочих мест.
• Распределительная площадка на этаже многоквартирного дома.
• Стойка в производственной автоматизации - подключение датчиков, контроллеров, HMI.
• Серверная сеть с высокой плотностью подключений к коммутаторам.

Практические советы

• Перед терминацией проверьте соответствие цветовой схемы (T568A/B) вашей проектной документации - используйте только одну из них в рамках одного участка.
• Не перегибайте кабели после прохода через организаторы - радиус изгиба должен быть не менее 4× диаметра кабеля.
• При использовании в шкафу с несколькими панелями - выстраивайте порядок нумерации портов единый для всех устройств, чтобы упростить диагностику.
• Проверяйте целостность экранирования: контакт между корпусом панели и шасси шкафа должен быть надёжным (лучше - с заземлением).
• Для быстрого обслуживания храните запасные patch-шнуры с маркировкой, соответствующей номерам портов.
