Патч-панель PLHD-48-Cat.6-Dual IDC-1U высокой плотности 19, 1U, 48 портов RJ-45, категория 6, Dual IDC - 7777c Cabeus

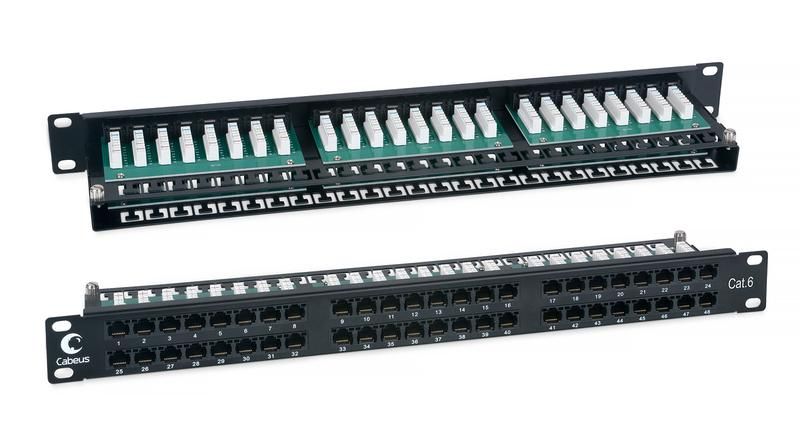

Патч-панель Cabeus 7777c (PLHD-48-CAT.6-DUAL) - это компактный коммутационный модуль на 1U с 48 портами RJ-45 категории 6, предназначенный для организации и управления сетевыми соединениями в телекоммуникационных стойках. Благодаря конструкции Dual IDC и высокой плотности портов, она идеально подходит для плотной укладки кабелей в ограниченном пространстве.

Назначение и область применения

Патч-панель Cabeus 7777c используется для терминирования горизонтальных кабелей СКС (структурной кабельной системы) и последующего подключения устройств через patch-шнуры. Применяется в серверных помещениях, офисных центрах, центрах обработки данных и других местах, где требуется надёжная и компактная организация локальной сети. Подходит для работы с медными кабелями Cat.6, включая UTP и FTP.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U
• Количество портов: 48 × RJ-45
• Категория: Category 6 (Cat.6)
• Экранирование: неэкранированная (UTP)
• Тип контактов: Dual IDC (два стандарта терминирования)
• Маркировка контактов: T568A и T568B (цветовая кодировка)
• Угол расположения ножей: 45°
• Инструмент для терминирования: ножи тип 110 и Krone
• Задние организаторы кабелей: встроенные
• Номерация портов: да, на лицевой панели

Совместимость и монтаж

Патч-панель Cabeus 7777c совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Установка осуществляется с помощью крепёжных уголков, входящих в комплект. Для терминирования кабелей используйте инструменты тип 110 или Krone - они обеспечивают надёжный контакт благодаря углу ножей 45°. Верхняя съёмная крышка позволяет легко получить доступ к задней части панели во время монтажа. Кабели фиксируются встроенными задними организаторами - это снижает нагрузку на разъёмы и предотвращает перегибы.

Особенности конструкции

Конструкция Dual IDC позволяет использовать один и тот же корпус для двух вариантов расpinовки - T568A и T568B. Это особенно удобно при смешанной среде или при замене существующих систем. Цветовая маркировка контактов соответствует стандартам ANSI/TIA-568, что исключает ошибки при подготовке кабелей. Размещение ножей под углом 45° улучшает электрические характеристики: снижаются потери сигнала и ближнее переходное затухание (NEXT), что важно для обеспечения стабильной работы на скоростях до 1 Гбит/с.

Преимущества

• Высокая плотность: 48 портов на 1U - экономия места в стойке
• Удобство монтажа: съёмная крышка и чёткая маркировка ускоряют работу
• Стандартная совместимость: соответствие Cat.6 гарантирует поддержку Gigabit Ethernet
• Надёжная фиксация кабелей: встроенные организаторы минимизируют риск повреждений
• Гибкость терминирования: два стандарта (T568A/B) в одной панели

Ограничения применения

• Не предназначен для экранированных кабелей (FTP/STP) - отсутствует заземление
• Работает только с медными кабелями Cat.6 и ниже; не поддерживает Cat.6a и выше без потерь характеристик
• Не рассчитана на внешнюю установку - IP-защита не указана, не предназначена для агрессивных сред
• Требует точного соблюдения технологии терминирования - ошибки в расpinовке нарушают связность

Примеры использования

• Подключение компьютеров, телефонов и IP-камер к коммутаторам в офисной сети
• Централизованная коммутация в серверной комнате между оборудованием и маршрутизаторами
• Обустройство рабочих мест в многоэтажных зданиях с использованием горизонтального кабеля Cat.6
• Апгрейд старых сетей с Cat.5e на Cat.6 без изменения стойки - за счёт плотной компоновки

Практические советы

• Перед монтажом проверьте, чтобы кабель был обрезан ровно - излишки могут мешать фиксации в IDC
• Используйте инструмент с регулировкой глубины - слишком глубокий удар может повредить контакты
• При терминировании следите за порядком жил: не допускайте перекрещивания пар внутри одного кабеля
• После завершения монтажа протестируйте каждый порт тестером - даже маленький обрыв нарушает всю цепь
• Для быстрого обслуживания рекомендуется использовать цветную маркировку шнуров, соответствующую номерам портов
