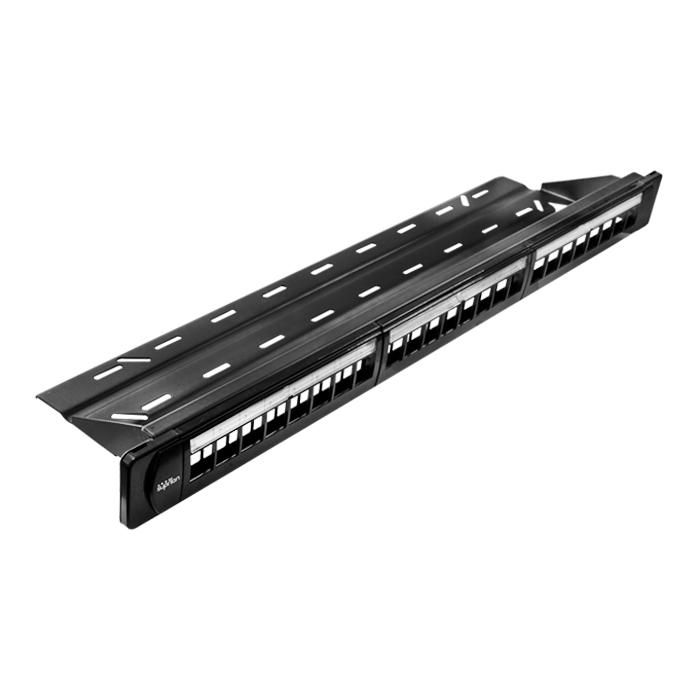

Модульная патч-панель для Keystone Jack 19", под 24 модуля, UTP, 1U | 10-0401 SUPRLAN Net.on

Патч-панель SUPRLAN 10-0401 - это модульная коммутационная панель на 24 порта, предназначенная для организации и управления сетевыми соединениями в 19-дюймовой стойке. Подходит для терминирования UTP-кабелей категории Cat.5e и быстрой переconfiguration сети с помощью модулей Keystone Jack.

Назначение и область применения

Патч-панель SUPRLAN 10-0401 используется для завершения горизонтальной трассы кабельной системы - то есть там, где кабели от рабочих мест подключаются к оборудованию (маршрутизаторам, коммутаторам). Она обеспечивает удобный доступ к точкам соединения и упрощает замену или перемещение кабелей. Применяется в офисах, центрах обработки данных, учебных заведениях, на производствах - везде, где требуется гибкая и надёжная проводка Ethernet.

Технические характеристики

• Тип: патч-панель наборная модульная
• Количество портов: 24 шт. (RJ45, 8P8C)
• Категория передачи: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Форм-фактор: 1 U (высота 44,45 мм)
• Монтаж: в 19-дюймовую стойку или шкаф
• Исполнение: внутреннее (не предназначена для открытой установки)
• Материал корпуса: металл с порошковым покрытием
• Цвет: чёрный
• Разъём: RJ45 - совместим с любыми модулями Keystone Jack

Совместимость и монтаж

Патч-панель SUPRLAN 10-0401 не содержит встроенных модулей - они устанавливаются отдельно. Все стандартные модули Keystone Jack (UTP, FTP, STP) подходят без адаптеров. Для монтажа достаточно зафиксировать панель в 19-дюймовой стойке с помощью винтов из комплекта. Кабели заводятся сзади, через установленный кабельный органайзер, который фиксируется на задних креплениях. Номера портов на лицевой панели (1–24) позволяют легко идентифицировать каждое соединение.

Безопасность и стандарты

Патч-панель соответствует требованиям к структурированным кабельным системам для Cat.5e. Металлический корпус обеспечивает экранирование от внешних помех, снижает риск повреждения при случайном воздействии. Однако сама панель не является средством защиты от перенапряжений - для этого требуются отдельные устройства (SPD).

Преимущества

• Гибкость: возможность менять тип модулей (например, с UTP на SFP+ или VoIP) без замены всей панели
• Удобство обслуживания: каждый порт имеет маркировку, а кабели упорядочены с помощью органайзера
• Прочность: металлический корпус и порошковая краска обеспечивают долгий срок службы даже в условиях повышенной нагрузки
• Экономичность: не нужно покупать новую панель при изменении топологии - достаточно заменить один модуль

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от пыли и влаги выше IP20
• Поддерживает только кабели до Cat.5e; для Cat.6a и выше требуется другая панель с более высокими электрическими характеристиками
• Не подходит для оптоволокна - только медные кабели типа UTP/FTP
• Требует предварительной подготовки: модули Keystone Jack необходимо приобрести отдельно

Примеры использования

• Обмен данными между серверами и коммутаторами в малом дата-центре
• Подключение компьютеров, телефонов и IP-камер в офисе через одну кабельную трассу
• Переоборудование зала для проведения семинаров - быстрая перекоммутация портов
• Аппаратные тесты сетевых устройств в сервисных центрах

Практические советы

• Выбирайте модули Keystone Jack с учётом нужной категории (Cat.5e или выше) - они должны соответствовать вашей сети
• При прокладке кабелей используйте кабельный органайзер - он предотвращает запутывание и снижает напряжение на разъёмах
• Не перегружайте панель: максимальная плотность - 24 модуля. Установка большего числа возможна только с использованием удвоителей, которые нарушают стандартизированную маршрутизацию
• Проверьте посадочный диаметр кабеля: стандартный UTP-кабель 0,5–0,6 мм подходит идеально; толстые кабели (например, с бронёй) могут не войти в модуль
• При работе с большим количеством кабелей рекомендуется использовать этикетки - номера на панели помогают, но не заменяют чёткую маркировку
