Патч-панель 19",1U,CAT5E, 24 модуля RJ45, неэкранированная | RN5PPU24 DKC ДКС

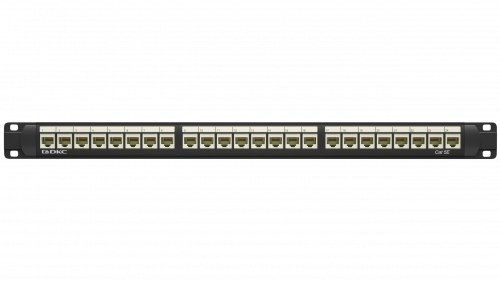

Патч-панель DKC IT rn5ppu24 - это компактное устройство для коммутации Ethernet-кабелей в телекоммуникационных стойках. Назначение - организовать и упорядочить проводку в локальных сетях, обеспечивая надёжное соединение между оборудованием через 24 порта RJ45 категории Cat.5e.

Назначение и область применения

Патч-панель DKC IT rn5ppu24 предназначена для создания и управления горизонтальной подсистемой структурированных кабельных систем (СКС). Устанавливается в 19-дюймовые серверные стойки и шкафы. Подходит для офисных сетей, малых дата-центров, технических комнат и других мест, где требуется чёткая организация кабельной инфраструктуры. Используется для подключения компьютеров, телефонов, IP-камер, точек доступа Wi-Fi и другого сетевого оборудования.

Технические характеристики

• Количество портов: 24 (RJ45 8P8C)
• Категория: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров, рабочая частота до 100 МГц
• Тип экранирования: неэкранированная (UTP) - подходит для сред с низким уровнем ЭМП
• Способ подключения: IDC-клеммы типа 110 - позволяют фиксировать жилы кабеля без пайки
• Форм-фактор: 1U (высота 44,45 мм), монтируется в стандартную 19-дюймовую стойку
• Защита: IP20 - предохраняет от контакта с пальцами и крупными предметами, не защищает от пыли и влаги
• Корпус: металл с порошковым покрытием, черный цвет
• Маркировка: цифровая и цветная (для быстрой идентификации портов)
• Комплектация: готовая к установке, с креплениями и маркировкой

Совместимость и монтаж

Патч-панель DKC IT rn5ppu24 совместима с любыми 19-дюймовыми стойками и шкафами, соответствующими стандарту EIA-310-D. Для монтажа используются стандартные крепёжные элементы, входящие в комплект. Подключение кабелей выполняется через IDC-зажимы 110: жилы кабеля вставляются в контактные каналы и фиксируются ударным инструментом. Каждый порт имеет отдельный канал для прокладки кабеля - позволяет сохранить радиус изгиба и минимизировать помехи. Рекомендуется использовать кабели Cat.5e или выше, с медными жилами диаметром 0,4–0,6 мм.

Безопасность и стандарты

Патч-панель соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категорий Cat.5e. Сертифицирована для работы в помещениях с контролируемой температурой и влажностью. IP20 исключает риск случайного прикосновения к токоведущим частям, но не предназначен для установки в сырых, пыльных или наружных условиях.

Преимущества

• Удобная маркировка портов снижает время диагностики и обслуживания сети
• Металлический корпус повышает механическую прочность и устойчивость к деформации
• Подключение по технологии 110 обеспечивает надёжный контакт и долгий срок службы
• Компактный формат 1U экономит место в стойке
• Не требует внешнего питания - полностью пассивное устройство

Ограничения применения

Патч-панель DKC IT rn5ppu24 не предназначена для использования вне закрытых помещений. IP20 не защищает от пыли, влаги, брызг и перепадов температур - запрещено монтирование в цехах, на улице, в подвалах без климатического контроля. Также не рекомендуется применять с кабелями ниже категории Cat.5 - это нарушит соответствие заявленной скорости передачи данных. Не подходит для PoE+ / PoE++ с мощностью более 30 Вт - возможен перегрев при длительной нагрузке.

Примеры использования

• Центральный коммутационный щит в офисном здании - подключение всех рабочих мест к маршрутизатору
• Распределительный шкаф в дата-центре - связь между серверами и верхнеуровневыми коммутаторами
• Телефонная станция - подключение аналоговых и VoIP-телефонов
• Оборудование видеонаблюдения - сбор сигналов от IP-камер в одном месте

Практические советы

• Перед монтажом проверьте длину кабелей - они должны быть не длиннее 90 метров от патч-панели до розетки
• Используйте инструмент для 110-контактов с регулировкой усилия - переусилие повредит жилы
• Заполняйте порты последовательно, начиная с первого - так проще вести документацию
• Не перегружайте одну панель более чем 24 кабелями - это затрудняет обслуживание и увеличивает риск перегрева
• При использовании в высоконагруженных сетях периодически проверяйте температуру корпуса - при нагреве свыше 40 C рассмотрите усиление вентиляции
