Патч-панель 19", 24хRJ-45, UTP, Cat.5e, 1U | 10-0403 SUPRLAN Net.on

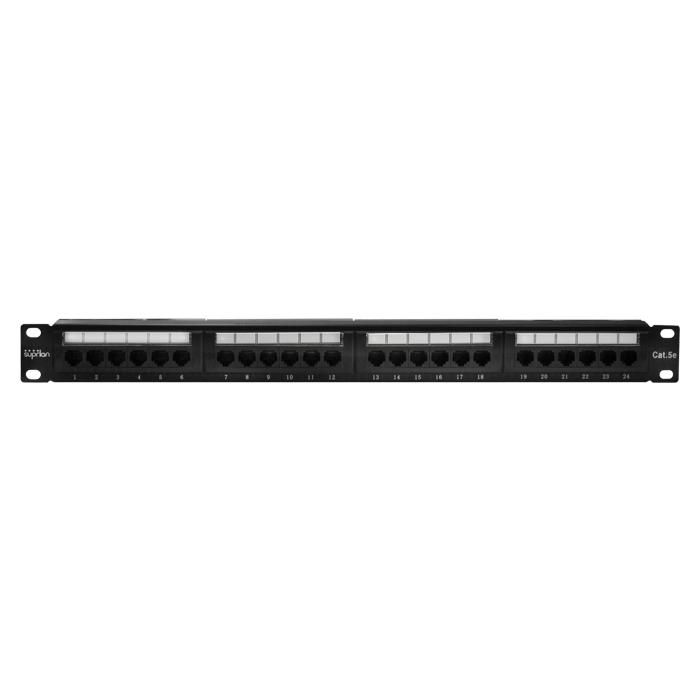

Патч-панель SUPRLAN 10-0403 — это 19-дюймовая коммутационная панель с 24 портами RJ-45, предназначенная для организации и управления сетевыми соединениями в телекоммуникационных стойках. Выполнена из металла с порошковым покрытием, соответствует стандарту Category 5e, обеспечивает надежную передачу данных до 1 Гбит/с. Подходит для монтажа в серверных помещениях, офисных центрах и на объектах с распределёнными сетями.

Назначение и область применения

Патч-панель SUPRLAN 10-0403 используется для терминирования горизонтальных кабелей СКС (структурной кабельной системы) и упрощает переподключение устройств через patch-шнуры. Применяется в локальных сетях: в офисах, учебных заведениях, медицинских учреждениях, на производствах с автоматизированным оборудованием. Устанавливается в стандартные 19-дюймовые стойки и шкафы.

Технические характеристики

• Количество портов: 24 × RJ-45
• Категория: Cat 5e — поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Форм-фактор: 1U (высота 44,45 мм)
• Тип кабеля: UTP (неэкранированная витая пара)
• Способ присоединения: 110-style IDC (запрессовка жил с помощью инструмента)
• Материал корпуса: металл с порошковой окраской
• Цвет: черный
• Контакты: Dual IDC с маркировкой T568A и T568B
• Угол расположения ножей: 45° — снижает переходное затухание и повышает стабильность сигнала
• Задний организатор кабелей: съёмный, для упорядочивания входящих кабелей

Совместимость и монтаж

Патч-панель SUPRLAN 10-0403 совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Монтаж осуществляется с помощью крепёжных уголков, встроенных в боковые грани корпуса. Кабели заходят сзади, запрессовываются в контакты 110-type с помощью инструментов для обжима (тип 110 или Krone). Все порты на лицевой стороне пронумерованы, есть зоны для ручной маркировки. Инструмент для обжима не входит в комплект — требуется отдельно.

Безопасность и стандарты

Патч-панель SUPRLAN 10-0403 соответствует требованиям стандарта TIA/EIA-568-B.2 для категории 5e. Обеспечивает электромагнитную совместимость и минимальные потери сигнала в рамках допустимых норм. Не имеет защиты от внешних помех — не рекомендуется для установки рядом с источниками мощного ЭМИ (например, частотными преобразователями, сварочным оборудованием).

Преимущества

• Ножи контактов под углом 45° обеспечивают лучшие передаточные характеристики по сравнению с классическими 90°
• Цветная маркировка T568A/B на тыльной стороне ускоряет и минимизирует ошибки при обжиме
• Съёмный задний организатор позволяет легко менять кабельные трассы без демонтажа панели
• Металлический корпус с порошковым покрытием устойчив к механическим воздействиям и коррозии
• Нумерация портов и поля для маркировки упрощают обслуживание и диагностику сети

Ограничения применения

• Не подходит для экранированных кабелей (FTP, STP) — отсутствует заземление и экран
• Не рассчитана на работу в условиях повышенной влажности, пыли или температур ниже 0°C — не имеет IP-защиты
• Не применяется в промышленных средах с высоким уровнем ЭМИ без дополнительной защиты
• Поддерживает только Ethernet до 1 Gbps; для 10GBase-T требуются патч-панели категории 6a и выше

Примеры использования

• Объединение компьютеров, телефонов и IP-камер в офисной сети
• Центральный узел связи в многоквартирном доме или малом бизнес-центре
• Коммутация между маршрутизаторами и коммутаторами в серверной комнате
• Распределение сигналов от PoE-коммутаторов к точкам доступа Wi-Fi

Практические советы

• Перед монтажом проверьте соответствие длины кабеля и категории — используйте только кабель Cat 5e или выше
• При обжиме соблюдайте порядок цветов (T568A или T568B) на обоих концах — смешивание вызывает сбои
• Используйте инструмент 110-type с регулируемым усилием — слишком сильный нажим повредит контакт
• Не перегружайте патч-панель: максимальная нагрузка — 24 активных порта одновременно
• При необходимости замены кабеля — отключите питание оборудования и отсоедините шнуры перед работой
• Проверяйте целостность кабелей тестером после монтажа — особенно важно при использовании длинных трасс (>70 м)
