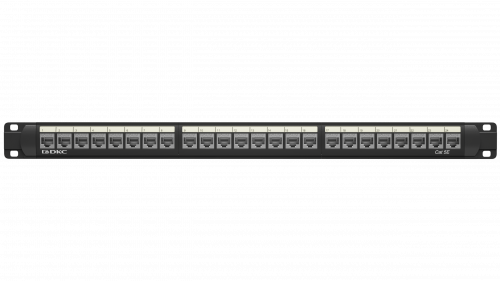

Патч-панель 19",1U,CAT5E, 24 модуля RJ45, экранированная | RN5PPF24 DKC ДКС

Патч-панель DKC IT rn5ppf24 - это экранированная коммутационная панель категории Cat.5e с 24 портами RJ45, предназначенная для организации сетевой инфраструктуры в серверных шкафах 19 дюймов. Подходит для стационарной установки в офисах, аппаратах и распределительных узлах, где важна надежность и помехозащищённость соединений.

Назначение и область применения

Патч-панель DKC IT rn5ppf24 используется для централизованного подключения и управления кабелями Ethernet в локальных сетях. Её применяют там, где требуется организовать большое количество точек подключения с минимальным занимаемым местом - например, в серверных шкафах, телекоммуникационных щитах, кроссовых зонах и малых офисах. Экранирование позволяет использовать панель в средах с высоким уровнем электромагнитных помех - рядом с силовыми кабелями, частотными преобразователями или источниками радиопомех.

Технические характеристики

• Количество портов: 24 (RJ45 8P8C)
• Категория: Cat.5e - обеспечивает передачу данных до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: да (FTP) - каждый порт имеет индивидуальную фольгированную изоляцию, снижающую влияние внешних помех
• Форм-фактор: 1U (высота 44,45 мм) - совместим с любыми стандартными 19-дюймовыми стойками
• Способ подключения: 110 IDCTM - зачистка и обжим проводов осуществляются с помощью специального инструмента, обеспечивающий надёжный контакт
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для работы во влажной среде
• Размер провода: допустимый диаметр медных жил - 23–24 AWG (0,57–0,51 мм2)
• Цвет корпуса: черный
• Исполнение: стационарное - не рассчитана на перемещение или частую перестановку

Совместимость и монтаж

Патч-панель DKC IT rn5ppf24 монтируется в 19-дюймовые стойки с помощью стандартных крепёжных уголков, входящих в комплект. Установка требует предварительной подготовки кабелей: все 24 пары должны быть зачищены и проложены от оборудования (коммутаторов, телефонных систем) до панели. Каждый кабель обжимается на контакты 110 через заднюю часть панели - для этого нужен специальный punch-down инструмент. Комплектация включает саму панель и крепления; модули RJ45 уже установлены и не заменяемые.

Безопасность и стандарты

Патч-панель соответствует требованиям TIA/EIA-568-B.2 для категории Cat.5e. Экранированная конструкция (FTP) обеспечивает соответствие нормам EMC. Напряжение питания не применяется - устройство пассивное. IP20 гарантирует безопасность при работе внутри закрытых шкафов, но исключает использование в сырых, пыльных или открытых помещениях.

Преимущества

• Экранированная конструкция снижает риск потерь сигнала и наводок - особенно актуально при близком расположении к силовым кабелям
• Удобная плотная компоновка: 24 порта в одном слоте 1U экономят место в шкафу
• Подключение по технологии 110 обеспечивает долговечный и стабильный контакт без пайки
• Чёрный цвет корпуса сочетается с большинством современных серверных решений
• Готовая комплектация - не требует докупки модулей или креплений

Ограничения применения

• Не подходит для наружной установки - степень защиты IP20 не защищает от влаги и пыли
• Запрещено использовать с кабелями толще 24 AWG - возможны повреждения контактов или плохой контакт
• Не предусматривает замену отдельных модулей - при выходе одного порта из строя придётся менять всю панель
• Требуется профессиональный инструмент (punch-down tool) для монтажа - нельзя собрать обычными плоскогубцами
• Не поддерживает PoE+ или PoE++ - хотя физически способна передавать питание, её не тестировали на нагрузках выше 15,4 Вт

Примеры использования

• Объединение рабочих мест в офисе из 20–25 компьютеров и IP-телефонов
• Центральная точка подключения в небольшом серверном помещении
• Распределительный узел в многоквартирном доме или бизнес-центре класса C
• Аппаратная в учебных заведениях или медицинских учреждениях с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что кабели проложены с запасом - минимум 1,5 м от точки подключения до панели
• Используйте кабели Cat.5e или выше - даже если панель Cat.5e, более качественный кабель сохранит весь потенциал системы
• При прокладке кабелей избегайте перегибов и скручивания - это снижает эффективность экранирования
• После монтажа протестируйте каждую линию с помощью кабельного анализатора - особенно важно при наличии помех
• Не забудьте промаркировать порты с двух сторон - это значительно ускоряет диагностику и обслуживание
• Патч-панель DKC IT rn5ppf24 лучше всего работает в связке с экранированными кабелями и экранированными RJ45-коннекторами - используйте целостную систему
