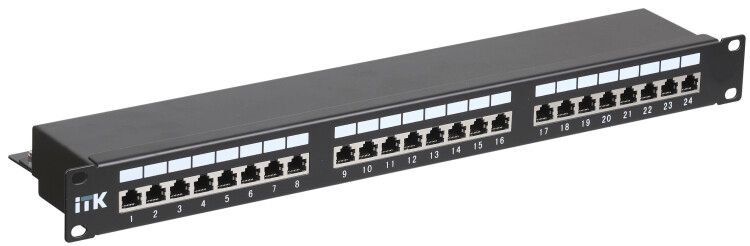

Патч-панель 1U кат.5Е STP 24 порта (Dual IDC) экран. | PP24-1UC5ES-D05 ITK IEK

Патч-панель ITK (IEK) pp24-1uc5es-d05 - это экранированная коммутационная панель на 1U, предназначенная для организации и управления кабелями витой пары категории 5E в серверных и телекоммуникационных шкафах. Эта модель обеспечивает надёжное соединение 24 портов RJ45 с использованием технологии Dual IDC, что особенно важно в средах с высокими требованиями к помехозащищённости.

Назначение и область применения

Патч-панель ITK (IEK) pp24-1uc5es-d05 используется для централизованного подключения кабелей витой пары от рабочих мест к сетевому оборудованию - коммутаторам, маршрутизаторам, серверам. Подходит для установки в 19-дюймовые стойки в офисах, дата-центрах, производственных помещениях, где требуется стабильная работа локальных сетей. Экранированная конструкция делает её идеальной для зон с высоким уровнем электромагнитных помех: рядом с силовым оборудованием, частотными преобразователями, сварочными аппаратами.

Технические характеристики

• Категория: Cat 5E - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Количество портов: 24 × RJ45 (8P8C)
• Экранирование: да - каждый порт имеет индивидуальный экран, защищающий сигнал от внешних помех
• Тип контактов: Dual IDC - позволяет одновременно подключить два кабеля через одну точку фиксации, повышая плотность монтажа
• Материал жил: медь - обеспечивает низкое сопротивление и долговечность передачи сигнала
• Высота: 1 U (44,45 мм) - совместима со стандартными 19-дюймовыми стойками
• Цвет: чёрный - снижает бликование, хорошо сочетается с промышленным оборудованием
• Крепление: 19 дюймов - монтаж осуществляется через боковые кронштейны с отверстиями
• Гарантия: 12 месяцев

Совместимость и монтаж

Патч-панель ITK (IEK) pp24-1uc5es-d05 устанавливается в 19-дюймовые стойки с помощью стандартных крепёжных элементов, входящих в комплект. Кабельный органайзер расположен с задней стороны - он помогает равномерно распределить нагрузку на кабели, предотвращает перегибы и упрощает доступ к контактам IDC. Для подключения используйте кабели с коннекторами RJ45 на одном конце и обжатыми жилами - на другом. Обязательно соблюдайте цветовую схему T568A или T568B при обжиме - она указана на корпусе панели. Монтаж выполняется с помощью обжимного инструмента для IDC-контактов; не требует пайки.

Безопасность и стандарты

Патч-панель ITK (IEK) pp24-1uc5es-d05 соответствует международным нормам: UL 1863, ISO/IEC 11801:2002, TIA/EIA-568-B. Все контакты выполнены в соответствии с требованиями к сопротивлению, затуханию и NEXT (ближняя переходная помеха) для категории 5E. Применяемые материалы не поддерживают горение и соответствуют RoHS по составу.

Преимущества

• Экранированная конструкция минимизирует влияние электромагнитных помех - повышает стабильность связи в сложных условиях
• Dual IDC позволяет быстрее и надёжнее закрепить кабели - снижает риск плохого контакта при многократных подключениях
• Задний кабельный органайзер упорядочивает трассировку - уменьшает запутанность и ускоряет обслуживание
• Цифровая нумерация портов с двух сторон - упрощает диагностику и документирование
• Стандартная высота 1U - легко интегрируется в существующие стойки без доработок

Ограничения применения

Не предназначена для наружной установки - отсутствует защита от влаги и пыли (не IP-класс). Не рекомендуется использовать в системах с напряжением выше 100 В переменного тока - это исключительно устройство для передачи данных. Нельзя применять с кабелями категории ниже 5E - это нарушит соответствие заявленной скорости и помехозащищённости. Учитывайте минимальный радиус изгиба кабеля - не менее 4× диаметра кабеля, чтобы не повредить экранирование.

Примеры использования

• Подключение 24 компьютерных рабочих мест к сетевому коммутатору в серверной комнате предприятия
• Центральная точка сбора кабелей от IP-камер и терминалов в системе видеонаблюдения
• Распределительный узел в учебном классе или медицинском учреждении с множеством сетевых устройств
• Интеграция в автоматизированную линию производства, где есть мощные двигатели и частотники

Практические советы

• Перед монтажом проверьте, что кабели не перекручиваются и не пережимаются в органайзере - это снижает качество сигнала
• Обжимайте кабели строго по цветовой схеме T568B - так чаще всего реализуется в современных сетях
• Используйте метки на кабелях и портах - это экономит время при диагностике и замене
• Убедитесь, что посадочные отверстия в стойке точно совпадают с крепёжными выступами панели - иначе возможен перекос
• При большом числе кабелей используйте дополнительные кабельные каналы - это продлит срок службы патч-панели ITK (IEK) pp24-1uc5es-d05
