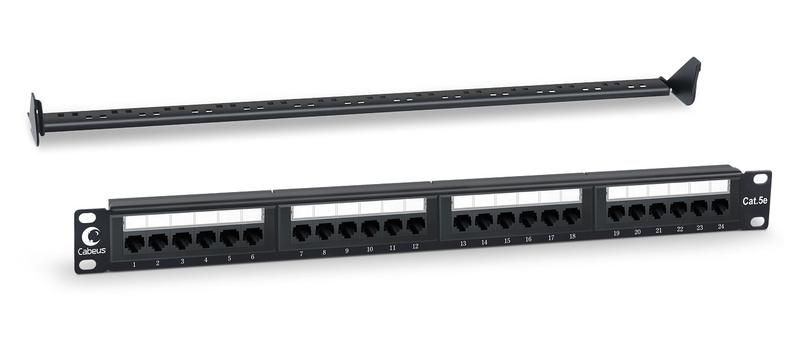

Патч-панель 19дюйм 1U 24 порта RJ45 кат.5E Dual IDC PL-24-Cat.5e-Dual с задн. кабельн. организатором Cabeus 7000c

Патч-панель Cabeus pl-24-cat.5e-dual — это компактный коммутационный модуль на 24 порта RJ-45, предназначенный для организации сетевой инфраструктуры в 19-дюймовых стойках. Модель соответствует стандарту Cat.5e, оснащена двухсторонней системой IDC и встроенными кабельными организаторами, что упрощает монтаж и обслуживание локальных сетей.

Назначение и область применения

Патч-панель Cabeus pl-24-cat.5e-dual используется для терминализации горизонтальной кабельной системы (СКС) и соединения устройств через patch-шнуры. Подходит для установки в серверные комнаты, распределительные щиты, офисные и промышленные телекоммуникационные стойки. Применяется в локальных сетях компаний, учебных заведениях, центрах обработки данных и других объектах, где требуется надёжная и упорядоченная проводка Ethernet.

Технические характеристики

• Формат: 19 дюймов, высота 1 U
• Количество портов: 24 × RJ-45
• Категория: Cat.5e — обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Тип подключения: Dual IDC (двухсторонняя система зажимов)
• Маркировка контактов: T568A и T568B — для удобного соблюдения стандарта при монтаже
• Угол расположения ножей: 45° — снижает потери сигнала и повышает стабильность передачи
• Совместимые инструменты: ножи тип 110 и Krone
• Кабельные организаторы: встроенные задние каналы для фиксации и маршрутизации кабелей
• Лицевая сторона: нумерация портов от 1 до 24

Совместимость и монтаж

Патч-панель Cabeus pl-24-cat.5e-dual устанавливается в любую стандартную 19-дюймовую стойку с помощью боковых кронштейнов. Кабели заходят сзади, фиксируются в организаторах, затем запрессовываются в контакты IDC. Для подключения используйте одножильный медный кабель Cat.5e или выше — многожильный кабель не рекомендован для прямой заделки в IDC. После монтажа кабеля к патч-панели, устройства подключаются спереди с помощью patch-шнуров RJ-45/RJ-45.

Безопасность и стандарты

Патч-панель соответствует требованиям стандарта TIA/EIA-568-B.2 для категории 5e. Конструкция из самозатухающего пластика соответствует нормам пожарной безопасности. Электрическая изоляция между контактами обеспечивает безопасную работу при напряжении до 250 В переменного тока.

Преимущества

• Dual IDC позволяет легко переприсвоить порты по стандартам T568A/B без перемещения кабелей
• Угол ножей 45° улучшает электрические параметры — меньше NEXT и FEXT
• Задний кабельный организатор предотвращает перегибы и перетирание жил
• Чёткая нумерация портов ускоряет диагностику и обслуживание
• Стандартный формат 1U совместим с большинством телекоммуникационных стоек

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или температур ниже 0°C — не имеет защиты IP
• Не экранирована — не подходит для сред с сильными помехами (например, рядом с силовыми кабелями без экрана)
• Поддерживает только одножильный кабель; многожильный нельзя использовать для IDC-запрессовки
• Работает только с кабелями Cat.5e и выше — использование Cat.3 снизит производительность сети

Примеры использования

• Центральный коммутационный узел в офисе — подключение рабочих мест к коммутатору
• Распределительный шкаф на этаже — сбор всех кабелей от помещений
• Индустриальные контроллеры — связь PLC с HMI через Ethernet
• Оборудование видеонаблюдения — подключение камер к NVR через патч-панель

Практические советы

• Перед монтажом проверьте соответствие цветовой схемы (T568A/B) на обоих концах кабеля — это исключит ошибки подключения
• Используйте инструмент с регулируемым усилием — слишком сильное давление может повредить контакты
• Не перегружайте кабельные организаторы — максимальное количество кабелей на один канал — 24
• При замене оборудования сохраняйте нумерацию портов — это упростит будущий ремонт
• Патч-панель Cabeus pl-24-cat.5e-dual не требует специального обслуживания, но периодически проверяйте плотность посадки шнуров и целостность кабелей
