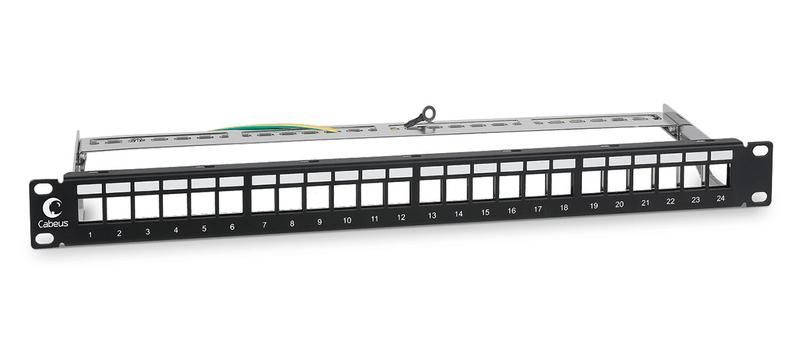

Модульная патч-панель 19" 24 порта 1U для экранированных модулей с задним кабельным организатором (без модулей) | 7955c Cabeus PLB-24-SH

Модульная патч-панель Cabeus 7955c (PLB-24-SH) - это компактное устройство для организации и коммутации экранированных кабелей в телекоммуникационных стойках. Устройство не включает модули - они устанавливаются отдельно, что позволяет гибко адаптировать конфигурацию под задачи сети.

Назначение и область применения

Патч-панель Cabeus 7955c используется для терминации кабелей категории Cat6A и выше в структурированных кабельных системах (СКС). Подходит для создания точек доступа в офисах, центрах обработки данных, производственных помещениях и на объектах с высокими требованиями к помехозащищённости. Применяется там, где требуется частая переconfiguration - например, в серверных, call-центрах или на участках с изменяющейся топологией сети.

Технические характеристики

• Формат: 19 дюймов, 1U (высота 44,45 мм)
• Количество портов: 24
• Тип модулей: совместима с экранированными Keystone-модулями
• Экранирование: да - обеспечивает снижение внешних ЭМИ и взаимных помех между кабелями
• Заземление: есть проводник заземления для подключения к шасси стойки
• Кабельный организатор: съёмный, расположен сзади - фиксирует и направляет кабели от панели к вертикальным трассам
• Нумерация портов: пронумерованы на лицевой стороне для удобства идентификации

Совместимость и монтаж

Патч-панель Cabeus 7955c монтируется в стандартные 19-дюймовые телекоммуникационные стойки с помощью боковых кронштейнов. Для работы требуются отдельно установленные экранированные Keystone-модули (например, RJ45 Shielded). Кабели заходят сзади, фиксируются в организаторе, затем заводятся в соответствующие порты. Настоятельно рекомендуется использовать кабели с экранированной оплеткой и правильно выполненные коннекторы - иначе эффект экранирования будет снижен.

Безопасность и стандарты

Устройство соответствует требованиям к механической прочности и электромагнитной совместимости для применений в IT-инфраструктуре. Производитель указывает совместимость с экранированными решениями, однако сертификаты (IEC 60603-7, TIA-568) в предоставленных данных не указаны - проверьте документацию производителя модулей и кабелей для полного соответствия нормам.

Преимущества

• Гибкость: возможность замены модулей без замены всей панели
• Чёткая организация: нумерация портов и задний организатор минимизируют запутанность кабелей
• Защита от помех: экранированная конструкция сохраняет качество сигнала в условиях высоких ЭМИ
• Легкий доступ: съёмный кабельный организатор упрощает обслуживание и замену кабелей

Ограничения применения

• Не поддерживает неэкранированные модули - использование таких модулей нарушает целостность экранирования
• Не предназначен для прямого подключения кабелей без предварительной установки Keystone-модулей
• Работает только с кабелями, имеющими экранированную жилу и правильными коннекторами - обычные UTP-кабели не используются эффективно
• Не рассчитана на установку вне закрытых стоек - не имеет защиты от пыли/влаги (IP-класс не указан)

Примеры использования

• Подключение серверов к коммутаторам в дата-центре с высокой плотностью кабелей
• Интерконнект между оборудованием на производстве, где есть частые изменения схемы управления
• Объединение IP-камер и VoIP-телефонов в корпоративной сети с повышенными требованиями к качеству передачи

Практические советы

• Перед монтажом убедитесь, что посадочные размеры ваших Keystone-модулей точно соответствуют спецификации патч-панели Cabeus 7955c - не все модули одинаково подходят
• При использовании экранированных кабелей обязательно подключите заземляющий проводник к шасси стойки - иначе экранирование не работает
• Не перегружайте кабельный организатор - избыток кабелей может деформировать его и затруднить доступ к портам
• Для быстрого обслуживания используйте цветовую маркировку кабелей и храните схему подключений рядом со стойкой
• Патч-панель PLB-24-SH - это базовая платформа; её стоимость ниже, чем у готовых решений с модулями, но требует дополнительных расходов на сами модули и кабели
