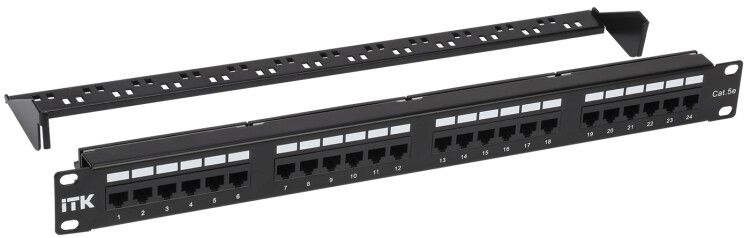

Патч-панель 1U кат.5E UTP 24 порта Dual с кабельн. органайзером ITK PP24-1UC5EU-D05-1 IEK

Патч-панель ITK pp24-1uc5eu-d05-1 - это компактная коммутационная панель на 24 порта категории 5e, предназначенная для организации и управления кабелями в 19-дюймовой стойке. Устройство оснащено кабельным органайзером и подходит для установки в серверных помещениях, распределительных узлах и офисных сетях.

Назначение и область применения

Патч-панель ITK pp24-1uc5eu-d05-1 используется для централизованного подключения и переключения сетевых кабелей между конечными устройствами (компьютеры, телефоны, камеры) и сетевым оборудованием (коммутаторы, маршрутизаторы). Применяется в локальных вычислительных сетях (LAN), системах безопасности, IP-телефонии и других инфраструктурных проектах, где требуется надежная и организованная проводка.

Технические характеристики

• Тип разъёма: RJ45, 8 контактов
• Количество портов: 24
• Категория: Cat 5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Тип кабеля: UTP (неэкранированная витая пара)
• Монтаж: 19 дюймов, высота 1U (44,45 мм)
• Цвет корпуса: черный
• Срок службы: 15 лет
• Кабельный органайзер: установлен сзади для упорядочивания входящих кабелей
• Стандарты: TIA/EIA-568-B, ISO/IEC 11801:2002, UL 1863
• Кодировка проводников: T568A и T568B

Совместимость и монтаж

Патч-панель ITK pp24-1uc5eu-d05-1 совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Крепление осуществляется через боковые фланцы с отверстиями под болты M4. Для монтажа требуются два крепежных элемента (входят в комплект). Разъемы RJ45 поддерживают как прямые, так и кроссовые соединения. Кабельный органайзер позволяет минимизировать перегибы и натяжение кабелей, что снижает риск повреждений и потерь сигнала. Подключение кабелей выполняется методом punch-down на задние модули IDC - каждый контакт имеет цветовую и числовую маркировку для удобства.

Безопасность и стандарты

Патч-панель ITK pp24-1uc5eu-d05-1 сертифицирована по международным стандартам: UL 1863 (безопасность электронного оборудования), TIA/EIA-568-B (структурированные кабельные системы) и ISO/IEC 11801:2002 (информационные технологии - кабельные системы). Соответствие гарантирует стабильную работу в условиях повышенной нагрузки и долговременную надежность. Все материалы соответствуют требованиям RoHS.

Преимущества

• Удобная нумерация портов на лицевой панели - ускоряет диагностику и обслуживание
• Задний кабельный органайзер предотвращает запутывание и перегрузку кабелей
• Индивидуальная маркировка каждого IDC-контакта упрощает подготовку и тестирование кабелей
• Поддержка двух стандартов оконцовки (T568A/B) - гибкость при работе с существующими сетями
• Высокая плотность: 24 порта в одном слоте 1U - экономия места в стойке

Ограничения применения

• Не предназначена для использования во внешних условиях - отсутствует защита от пыли и влаги (IP-класс не указан)
• Работает только с неэкранированными кабелями UTP; несовместима с STP или FTP без адаптации
• Не поддерживает PoE+ или PoE++ напрямую - зависит от подключаемого активного оборудования
• Максимальная частота - 100 МГц; не рекомендуется для сетей выше Gigabit Ethernet без проверки качества кабеля

Примеры использования

• Центральный узел в офисе: подключение 24 рабочих мест к коммутатору в серверной
• Образовательное учреждение: организация кабельной сети в компьютерных классах
• Производственный цех: связь PLC-устройств с контроллерами через LAN
• Аудиовидео система: подключение IP-камер и аудиоинтерфейсов к NVR и серверу

Практические советы

• Перед монтажом проверьте длину и качество кабелей - для Cat 5e максимальная длина канала - 100 метров
• Используйте кабельные стяжки после прохождения через органайзер - это сохранит целостность изгиба
• При прокладке кабелей соблюдайте минимальный радиус изгиба - не менее 4 диаметров кабеля
• Для быстрого обслуживания помечайте порты на лицевой панели с помощью этикеток
• При замене патч-панели убедитесь, что новый аналог имеет те же типы разъемов и расположение креплений - модель ITK pp24-1uc5eu-d05-1 имеет стандартную посадку
