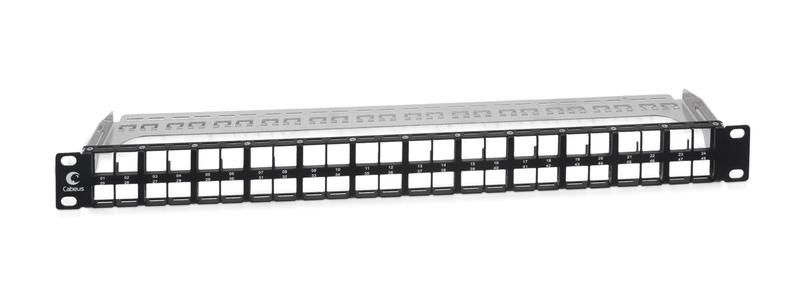

Модульная патч-панель высокой плотности 19" (1U) 48 портов для экранированных модулей с задним кабельным организатором (без м Cabeus PLBHD-48-SH-1U 9661c

Модульная патч-панель Cabeus с артикулом plbhd-48-sh-1u - это компактный коммутационный узел для организации кабельной инфраструктуры в 19-дюймовой стойке. Устройство рассчитано на установку 48 экранированных модулей Keystone и оснащено задним кабельным организатором, что обеспечивает чёткую маршрутизацию проводов в сетях высокой плотности.

Назначение и область применения

Патч-панель Cabeus используется для терминализации горизонтальных кабелей категории Cat5e, Cat6, Cat6A с экранированием (S/FTP, F/UTP и аналогичными). Она служит промежуточным звеном между постоянной кабельной трассой и активным оборудованием - свитчами, серверами, VoIP-телефонами. Подходит для установки в телекоммуникационные шкафы, серверные комнаты, центры обработки данных и распределительные щиты.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U (44,45 мм высота)
• Количество слотов: 48
• Тип модулей: Keystone (экранированные, совместимые с RJ45)
• Расположение портов: передняя панель - для подключения шнуров; задняя - для прокладки основного кабеля
• Наличие кабельного организатора: да, на задней стенке
• Материал корпуса: металл (сталь с покрытием), для жесткой фиксации и ЭМС
• Цвет: чёрный

Совместимость и монтаж

Патч-панель Cabeus plbhd-48-sh-1u не включает модули - они устанавливаются отдельно. Для работы требуются экранированные модули Keystone с контактами для S/FTP/F/UTP кабелей. Каждый модуль фиксируется в слоте защёлкой - без инструментов. Перед установкой модулей необходимо подготовить кабели: зачистить изоляцию, правильно обжать контакты, соблюсти цветовую последовательность T568B/T568A. Задний кабельный организатор позволяет закрепить кабели через кабельные проходы, предотвращая перегибы и перетирание.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электромагнитной совместимости для локальных сетей. Хотя явного указания на сертификаты в данных нет, конструкция ориентирована на применение в соответствии с ISO/IEC 11801 и TIA-568. Для сохранения экранирующих свойств важно использовать экранированные модули, кабели и правильную заземляющую систему всей цепочки.

Преимущества

• Высокая плотность: 48 портов в одном слоте 1U - экономия места в стойке
• Задний кабельный организатор снижает риск повреждения кабелей и упрощает обслуживание
• Металлический корпус обеспечивает надёжную фиксацию и экранирование
• Гибкая конфигурация: можно заменить любой модуль без демонтажа всей панели

Ограничения применения

• Не поддерживает неэкранированные модули - использование таких нарушит целостность экранирования
• Не предназначен для установки вне помещений - отсутствует IP-защита
• Требует точного соблюдения технологии монтажа экранированных кабелей: плохая заземление сводит на нет преимущество экрана
• Не имеет встроенных средств управления или индикации - все функции зависят от внешнего оборудования

Примеры использования

• Центральный коммутационный узел в офисном здании - подключение рабочих мест к core-свитчу
• Распределительная панель в серверной - связь между серверами и верхнеуровневыми коммутаторами
• Узлы связи в медицинских учреждениях - где требуется стабильность и помехозащищённость
• Производственные линии с использованием Ethernet I/O-устройств

Практические советы

• Перед монтажом проверьте, что используемые модули Keystone имеют металлические контакты и экранирующие крышки - иначе патч-панель потеряет смысл
• Не перегружайте кабельный организатор: количество кабелей не должно превышать рекомендованную нагрузку - иначе возникнут напряжения на соединениях
• Обязательно заземлите корпус патч-панели Cabeus через раму стойки - это критично для экранированных систем
• Подпишите каждый порт - особенно при большом количестве соединений, чтобы ускорить диагностику
• При заказе модулей выбирайте те же типы, которые уже установлены в вашей сети - для единообразия и минимизации проблем совместимости
