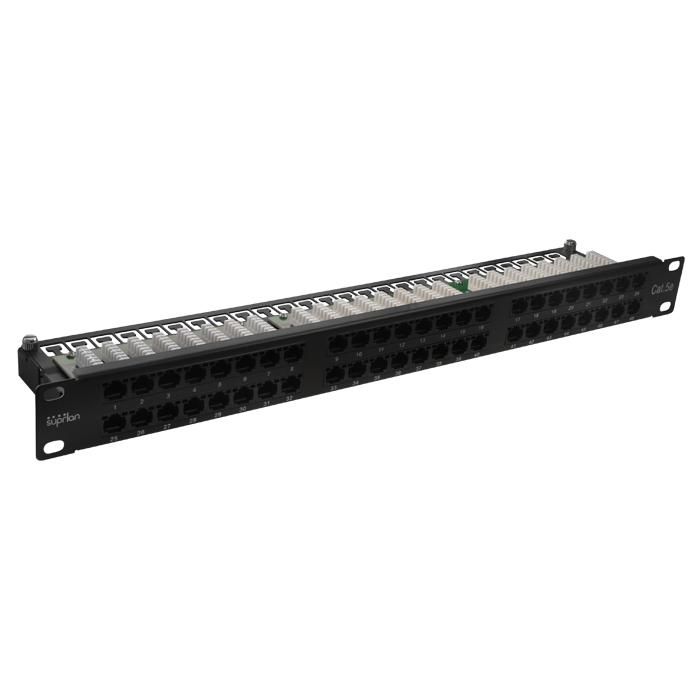

Патч-панель высокой плотности 19", 48хRJ-45, UTP, Cat.5e, 1U | 10-0406 SUPRLAN Net.on

Патч-панель Suprlan 10-0406 - это компактное устройство высокой плотности с 48 портами RJ-45 в формате 1U, предназначенное для организации и коммутации сетевых соединений в телекоммуникационных стойках. Подходит для работы с неэкранированными кабелями Cat.5e, обеспечивает надежную терминацию и упорядоченную маршрутизацию кабелей.

Назначение и область применения

Патч-панель Suprlan 10-0406 используется для терминации горизонтальных кабелей в структурированных кабельных системах (СКС) и последующей коммутации между оборудованием через patch-шнуры. Применяется в серверных помещениях, офисных центрах, data-центрах и других местах, где требуется компактная и масштабируемая организация локальной сети. Удобна там, где важна экономия места - например, в 19-дюймовых стойках с ограниченным количеством слотов.

Технические характеристики

• Формат: 19 дюймов, 1U
• Количество портов: 48
• Тип разъёмов: RJ-45, неэкранированные (UTP)
• Категория: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Материал корпуса: металл с порошковым покрытием, черного цвета
• Тип контактов: Dual IDC (два стандарта: T568A и T568B)
• Угол расположения ножей: 45° - повышает качество передачи сигнала

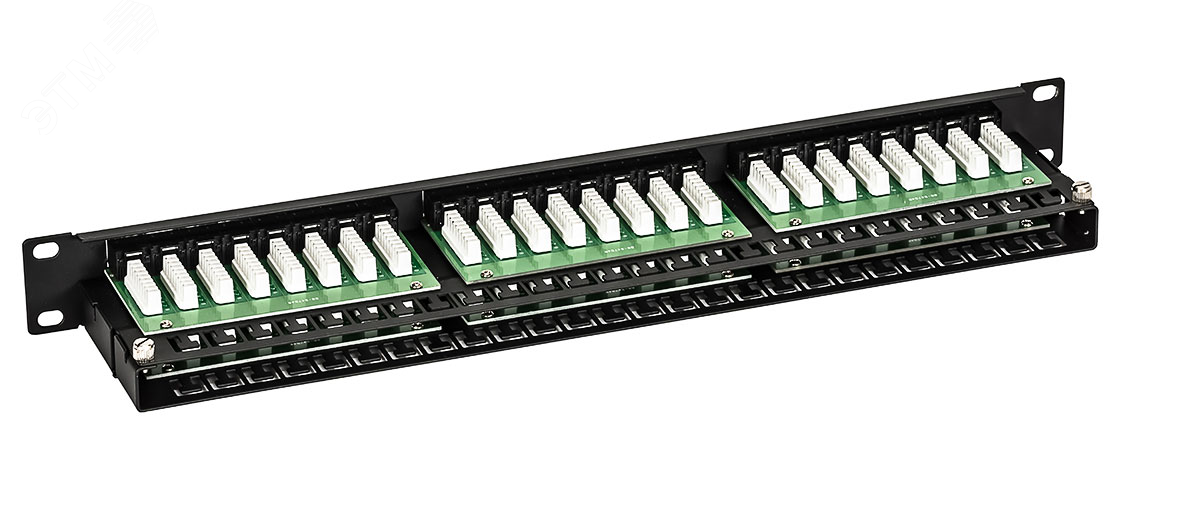

• Задние организаторы кабелей: встроенные, для фиксации и укладки
• Способ монтажа: крепление в 19" стойку с помощью боковых направляющих

Совместимость и монтаж

Патч-панель Suprlan 10-0406 совместима с любыми 19-дюймовыми стойками и шкафами, соответствующими EIA-310-D. Монтаж осуществляется с помощью стандартных креплений - достаточно зафиксировать её в стойке болтами или зажимами. Кабели подключаются сзади: для терминации используются ножи тип 110 или Krone. Лицевая сторона имеет нумерацию портов - это упрощает поиск и обслуживание. Верхняя крышка снимается - позволяет легко работать с кабелями при терминации без демонтажа всей панели.

Безопасность и стандарты

Патч-панель Suprlan 10-0406 соответствует требованиям категории Cat.5e, что гарантирует соответствие стандартам TIA/EIA-568-B.2. Произведена из металлического корпуса с антикоррозийным порошковым покрытием - обеспечивает долговечность и безопасность при работе в закрытых помещениях. Электромагнитная совместимость соответствует нормам для неэкранированных решений.

Преимущества

• Высокая плотность: 48 портов в одном слоте 1U - оптимально для плотной укладки
• Удобная терминация: съемная верхняя крышка и четкая цветовая маркировка T568A/B снижают риск ошибок
• Стабильная передача: углы ножей под 45° минимизируют потери сигнала
• Организация кабелей: встроенные задние организаторы предотвращают перегибы и запутывание
• Простота обслуживания: нумерация портов и доступ к контактам с двух сторон

Ограничения применения

• Не подходит для экранированных кабелей (STP/FTP) - отсутствует заземление и экран
• Работает только с UTP-кабелями Cat.5e и ниже; для Cat.6/6a требуются другие модели
• Не рассчитана на внешнюю установку - не имеет защиты от пыли и влаги (IP-защита не указана)
• Максимальная нагрузка - 1 Гбит/с; не подходит для 10GBase-T без потерь качества

Примеры использования

• Подключение компьютеров и IP-телефонов к коммутаторам в офисном помещении
• Центральная точка коммутации в server room с множеством одновременных соединений
• Обслуживание видеонаблюдения - подключение камер PoE через patch-шнуры
• Распределение сигналов в учебных классах, медицинских учреждениях, малых дата-центрах

Практические советы

• Перед монтажом проверьте длину кабелей - они должны доходить до задней части панели без натяжения
• Используйте ножи 110/Krone с правильным усилием: слишком сильное давление повредит контакты
• При прокладке кабелей используйте задние организаторы - так снижается риск механических повреждений
• Для быстрого обслуживания рекомендуется использовать цветовые метки на шнурах, соответствующие номерам портов
• Не забудьте про свободное место вокруг панели - нужен доступ для замены шнуров и диагностики
