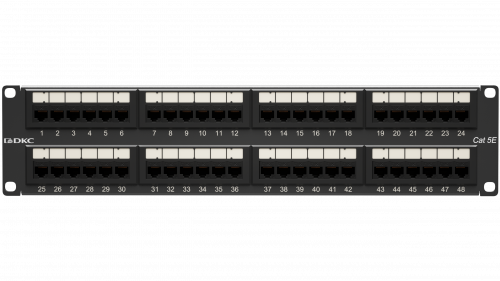

Патч-панель 19",2U,CAT5E, 48 портов RJ45, неэкранированная | RN5PPU242 DKC ДКС

Патч-панель DKC IT RN5PPU242 - это компактная, неэкранированная панель из серии RAM telecom для организации сетевой инфраструктуры в серверных шкафах. Подходит для монтажа в 19-дюймовые стойки, обеспечивает надёжное соединение до 48 устройств через интерфейсы RJ45, соответствует стандарту Cat.5e.

Назначение и область применения

Патч-панель DKC IT RN5PPU242 используется для централизованного распределения и переключения сетевых кабелей в локальных вычислительных сетях. Применяется в офисах, дата-центрах, телекоммуникационных шкафах, где требуется чёткая организация кабельной трассы. Особенно эффективна на этапе первичной прокладки сети - после установки в шкаф и подвода кабельных жгутов выполняется кроссирование на задних контактах IDC.

Технические характеристики

• Количество портов: 48 (RJ45, 8P8C)
• Категория: Cat.5e - поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 м
• Тип кабеля: UTP (неэкранированный)
• Способ подключения: IDC (110-тип) - позволяет фиксировать жилы кабеля без пайки
• Форм-фактор: 2U (высота 88,9 мм), совместим с 19-дюймовыми стойками
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, не предназначена для открытых помещений
• Цвет корпуса: чёрный
• Размер провода: допустимый диаметр медных жил - 23–24 AWG (стандартные Ethernet-кабели)
• Комплектация: готовая к монтажу панель с предустановленными контактами, без дополнительных элементов

Совместимость и монтаж

Патч-панель DKC IT RN5PPU242 монтируется в 19-дюймовый шкаф с помощью стандартных крепёжных уголков. Устанавливается в вертикальном положении. Для подключения кабелей используются задние IDC-зажимы типа 110 - каждый порт имеет два ряда контактов для обжима пар кабеля. Кабельные жгуты рекомендуется заводить сверху или снизу, чтобы избежать перегибов. После обжима жилы фиксируются с помощью специального инструмента - punch-down tool. Передняя часть панели оснащена RJ45-розетками для подключения patch-cord’ов.

Безопасность и стандарты

Патч-панель соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории Cat.5e. Сертифицирована для работы в помещениях с контролируемой температурой и влажностью. IP20 исключает использование вне закрытых шкафов - не подходит для сырых, пыльных или уличных условий.

Преимущества

• Удобство обслуживания: все порты расположены в одном ряду, легко диагностировать и заменять кабели
• Экономия времени при монтаже: IDC-соединения позволяют быстро обжать до 48 кабелей без пайки
• Стандартная высота 2U: занимает минимум места в шкафу, совместима с большинством серверных решений
• Неэкранированная конструкция снижает стоимость и вес, достаточна для большинства внутренних сетей

Ограничения применения

• Не подходит для сред с повышенной ЭМИ - отсутствие экрана делает её чувствительной к помехам рядом с силовыми кабелями
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать в неотапливаемых или уличных шкафах
• Поддерживает только UTP-кабели - не работает с FTP/SFTP
• Максимальная частота 100 МГц - недостаточно для Gigabit+ сетей на длинных участках без проверки качества

Примеры использования

• Центральный коммутационный узел в офисе с 48 рабочими местами
• Распределительный щит в многоквартирном доме для подключения IPTV и интернета
• Шкаф управления на производстве - связь между PLC, HMI и датчиками
• Телефонная станция с аналоговыми телефонами и VoIP-терминалами

Практические советы

• Перед монтажом проверьте, что кабели имеют одинаковый цветовой порядок (T568A/B) - это гарантирует работоспособность всех портов
• Используйте инструмент punch-down с регулируемым усилием - слишком сильное давление повредит контакты
• Обязательно промаркируйте каждый порт на лицевой стороне - это сэкономит часы при диагностике
• Учитывайте посадочный диаметр: панель рассчитана на стандартные 19-дюймовые рейки, зазоры по бокам должны быть минимальными
• Не перегружайте шкаф - 48 портов требуют свободного пространства для вентиляции и обслуживания
