Модульная патч-панель высокой плотности 19" (1U) 48 портов для неэкранированных модулей с задним кабельным организатором (без мо Cabeus PLBHD-48-1U 9670c

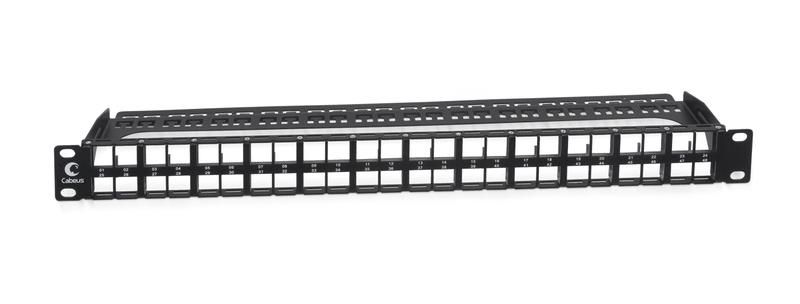

Патч-панель Cabeus 9670c (PLBHD-48-1U) - это компактный коммутационный узел для организации кабельной инфраструктуры в телекоммуникационных стойках. Устройство рассчитано на установку 48 неэкранированных модулей Keystone и оснащено задним кабельным организатором для удобного управления проводами.

Назначение и область применения

Патч-панель Cabeus 9670c используется для терминализации кабелей категории Cat5e, Cat6 и выше в структурированных кабельных системах (СКС). Она позволяет централизованно подключить все горизонтальные кабели от рабочих мест к активному оборудованию - свичам, маршрутизаторам, серверам. Подходит для установки в серверные комнаты, офисные центры, точки распределения сигнала. Благодаря высокой плотности портов идеальна там, где важна экономия места - например, в 19-дюймовых стойках с ограниченным количеством слотов.

Технические характеристики

• Формат: 19 дюймов, 1U (44,45 мм высота)
• Количество портов: 48
• Тип модулей: неэкранированные Keystone (RJ45)
• Монтаж: фиксация в 19-дюймовой стойке с помощью боковых кронштейнов
• Кабельный менеджмент: задний кабельный организатор для прокладки и фиксации жестких кабелей
• Материал корпуса: пластик с металлическими направляющими

Совместимость и монтаж

Патч-панель Cabeus 9670c совместима с любыми неэкранированными модулями стандарта Keystone - в том числе от других производителей. Для работы требуются отдельно приобретаемые RJ45-модули (не входят в комплект). Монтаж выполняется в 19-дюймовую стойку: панель вставляется в направляющие и фиксируется болтами или защелками. Кабельный организатор расположен сзади - он позволяет равномерно распределить нагрузку на кабели, избежать перегибов и обеспечить доступ к тыльной стороне модулей для тестирования и замены.

Преимущества

• Высокая плотность: 48 портов в одном слоте 1U - оптимально для плотной укладки
• Гибкость: можно использовать разные типы модулей (Ethernet, телефон, SFP и др.) в одной панели
• Удобство обслуживания: задняя организация кабелей снижает запутанность и ускоряет диагностику
• Стандартный формат: совместима с большинством 19-дюймовых стоек и шкафов

Ограничения применения

• Не поддерживает экранированные модули (S/FTP, FTP) - для них требуется патч-панель с заземлением
• Не имеет встроенных модулей - необходимо закупать и устанавливать RJ45-модули отдельно
• Работает только с неэкранированными кабелями (UTP); применение с экранированными кабелями может вызвать проблемы с помехами и заземлением
• Не предназначен для настенного монтажа или открытых условий - только внутри закрытых стоек

Примеры использования

• Централизованная коммутация LAN-портов в офисном здании
• Подключение серверов к коммутаторам в малой серверной
• Распределение сигналов в IP-камерах и VoIP-телефонах
• Интеграция в системы умного здания с множеством точек подключения

Практические советы

• Перед установкой проверьте посадочные размеры вашей стойки - 19" является стандартом, но допуски у разных производителей отличаются
• Используйте кабели с запасом длины - минимум 10–15 см после выхода из организатора, чтобы избежать натяжения
• Обязательно маркируйте каждый порт - особенно важно при частой переконфигурации
• Выбирайте модули с медными контактами и золотым покрытием для долговечности и надежного контакта
• Не забудьте про вентиляцию: патч-панель Cabeus 9670c не препятствует потоку воздуха, но переполненные кабели могут затруднять теплоотвод
