Патч-панель настенная 12хRJ-45, UTP, Cat.5e | 10-0407 SUPRLAN Net.on

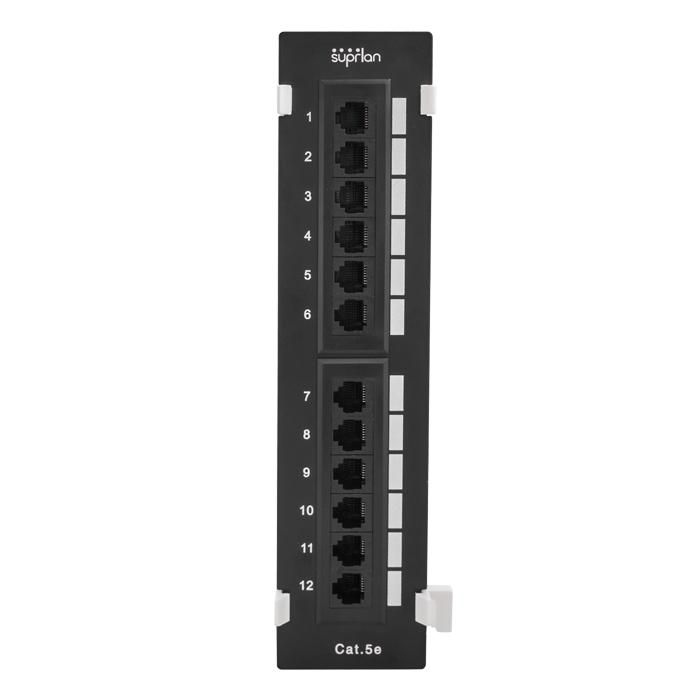

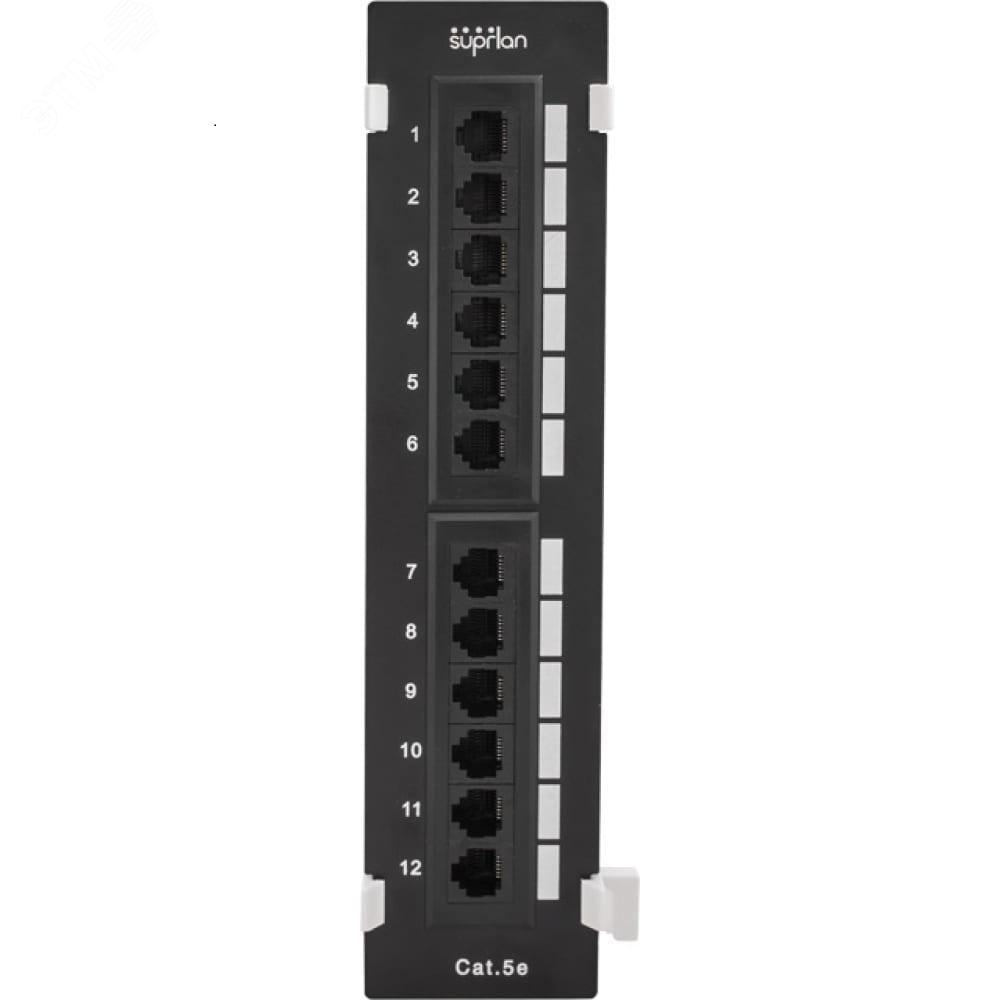

Патч-панель настенная 12 портов RJ-45, UTP, категория 5e от Suprlan (арт. 10-0407) — это компактное решение для организации локальной сети в офисах, серверных помещениях и на объектах со слаботочными системами. Устройство обеспечивает надёжное терминирование кабелей UTP и удобную коммутацию через patch-cord.

Назначение и область применения

Патч-панель настенная 12 портов RJ-45, UTP, категория 5e используется для завершения кабельных линий в структурированных кабельных системах (СКС). Она позволяет подключить кабели от рабочих мест, телефонии или IP-камер к сетевому оборудованию — свичам, маршрутизаторам, PoE-инжекторам. Подходит для установки в распределительных щитках, на стенах в коридорах, серверных и телекоммуникационных шкафах. Применяется в малых и средних сетях, где требуется до 12 точек подключения.

Технические характеристики

• Тип изделия: патч-панель
• Количество портов: 12
• Разъём: RJ-45 (UTP, неэкранированный)
• Категория: Cat 5e — поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Способ монтажа: настенный, внутреннее исполнение (не требует вырезания ниши)
• Материал корпуса: металл с порошковым покрытием
• Цвет: чёрный
• Контакты: Dual IDC с цветовой маркировкой по стандартам T568A и T568B
• Угол расположения ножей: 45° — снижает потери сигнала при обжиме
• Совместимые инструменты: ножи типа 110 и Krone

Совместимость и монтаж

Патч-панель настенная 12 портов RJ-45, UTP, категория 5e устанавливается на стену с помощью крепёжных отверстий в корпусе. Монтаж выполняется после предварительного вывода кабелей из стены или канала. Каждый кабель зачищается, жилы укладываются в соответствии с цветовой схемой (T568A/B), затем фиксируются ножом 110/Krone. На лицевой стороне каждый порт имеет номер и поле для этикетки — это упрощает поиск и обслуживание. Шнурки RJ-45 подключаются напрямую к портам спереди — никаких переходников не требуется.

Безопасность и стандарты

Патч-панель соответствует требованиям стандарта TIA/EIA-568-B.2 для категории 5e. Металлический корпус обеспечивает механическую прочность и экранирующее действие, хотя сама панель неэкранирована. Работает в температурном диапазоне от -10°C до +50°C. Не предназначен для использования во взрывоопасных зонах или на улице.

Преимущества

• Цветовая маркировка контактов ускоряет монтаж и минимизирует ошибки при обжиме
• Угол ножей 45° повышает качество связи и снижает уровень перекрестных помех
• Металлический корпус устойчив к деформациям и служит долгие годы
• Порошковая окраска защищает от царапин и коррозии
• Наличие нумерации и полей для маркировки упрощает управление сетью

Ограничения применения

• Не подходит для экранированных кабелей STP/FTP — контактная группа рассчитана только на UTP
• Не предназначена для наружной установки — отсутствует защита от влаги и пыли
• Максимальная частота — 100 МГц; для скоростей выше 1 Гбит/с на длинных линиях рекомендуются кабели Cat 6a и выше
• Не содержит встроенных модулей управления, PoE-питания или защиты от скачков напряжения

Примеры использования

• Обслуживание 12 компьютерных рабочих мест в офисе
• Подключение IP-камер к видеорегистратору через один патч-панель
• Центральный узел в небольшой школе или медицинском кабинете
• Распределительная точка между этажами в многоквартирном доме

Практические советы

• Перед монтажом проверьте, чтобы длина кабеля от точки подключения до патч-панели не превышала 90 метров — это гарантирует соответствие нормам Cat 5e
• Используйте только ножи типа 110 или Krone — другие инструменты могут повредить контакты
• При прокладке кабелей избегайте перегибов радиусом менее 4 см — это влияет на передачу сигнала
• Для быстрого обслуживания наносите маркировку сразу после монтажа — используйте этикетки или маркер
• Патч-панель Suprlan 10-0407 совместима с любыми стандартными RJ-45 шнурами — выбирайте качественные кабели с медными жилами
