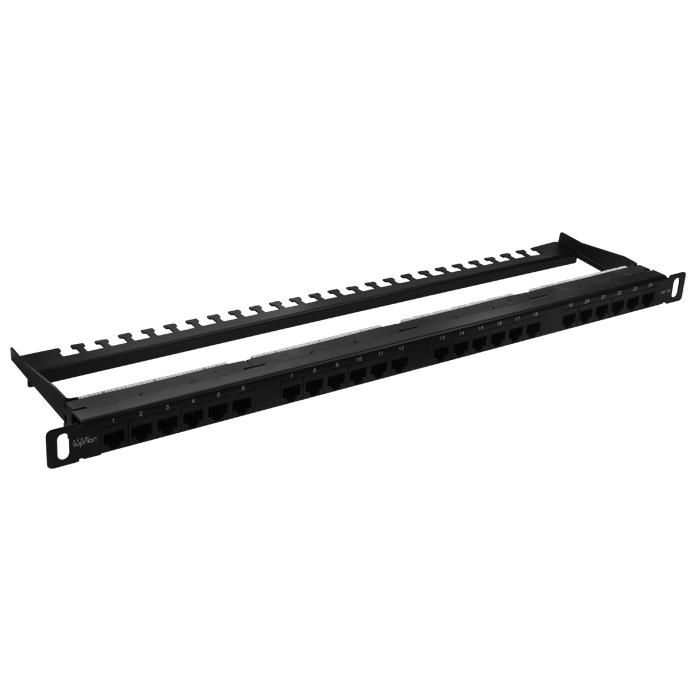

Патч-панель высокой плотности 19", 24хRJ-45, UTP, Cat.5e, 0,5U | 10-0404 SUPRLAN Net.on

Патч-панель высокой плотности 19 дюйм 24 порта RJ-45 UTP Cat.5e 0.5U от Suprlan — компактное решение для организации сетевых соединений в телекоммуникационных стойках. Подходит для терминализации кабелей Cat.5e и быстрой перекоммутации устройств через patch-cord.

Назначение и область применения

Патч-панель высокой плотности 19 дюйм 24 порта RJ-45 UTP Cat.5e 0.5U используется для создания централизованного узла распределения сети в помещениях с ограниченным пространством — серверных, офисах, ЦОДах. На ней заканчиваются горизонтальные кабели от рабочих мест, а затем через переходные шнуры они подключаются к коммутаторам, маршрутизаторам или другому оборудованию. Благодаря малой высоте 0.5U позволяет экономить место в 19-дюймовой стойке, особенно когда требуется много портов.

Технические характеристики

• Формат: 19 дюймов, высота 0.5 U
• Количество портов: 24 × RJ-45
• Категория: Cat.5e — обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Тип кабеля: UTP (неэкранированная витая пара)
• Материал корпуса: металл с порошковым покрытием — прочный, антикоррозийный, черный цвет
• Тип контактов: Dual IDC с цветовой маркировкой по стандартам T568A и T568B
• Угол расположения ножей: 45° — снижает потери сигнала при обжиме
• Подходящие инструменты для обжима: ножи типа 110 и Krone
• Организация кабелей: встроенные задние организаторы для фиксации и упорядочивания входящих кабелей
• Разметка: порты пронумерованы на лицевой стороне для удобства идентификации

Совместимость и монтаж

Патч-панель высокой плотности 19 дюйм 24 порта RJ-45 UTP Cat.5e 0.5U устанавливается в стандартную 19-дюймовую стойку с помощью боковых кронштейнов. Монтаж выполняется одним человеком: достаточно зафиксировать её в направляющих стойки и затянуть болты. Кабели заводятся сзади, обжимаются на IDC-контактах. Учитывайте, что для работы нужны специализированные инструменты — punch-down ножи 110/Krone. Шнурки RJ-45 подключаются спереди — доступ к портам свободный даже при плотном заполнении стойки.

Преимущества

• Экономия места: 24 порта на 0.5U позволяют увеличить плотность портов вдвое по сравнению с обычными панелями 1U
• Стандартная совместимость: соответствует требованиям Cat.5e и использует распространённые интерфейсы RJ-45
• Удобство обслуживания: четкая нумерация портов и цветовая маркировка контактов ускоряют диагностику и замену соединений
• Надежная сборка: металлический корпус и углы ножей под 45° обеспечивают стабильную передачу сигнала
• Задняя организация кабелей исключает хаотичное скручивание и снижает риск повреждения жил

Ограничения применения

• Не подходит для экранированных систем (SFTP/STP) — только для UTP
• Не предназначен для внешней установки — отсутствует защита от влаги и пыли (нет IP-рейтинга)
• Требует точного соблюдения технологии обжима: неверный угол или давление ножа могут повредить контакт
• Не рекомендовано использовать в средах с частыми механическими нагрузками — например, на мобильных платформах

Примеры использования

• Центральный узел LAN в офисе: кабели от 24 рабочих мест заведены на эту патч-панель, далее — к гигабитному свитчу
• Телекоммуникационный шкаф в многоквартирном доме: распределение сигналов от оптического терминала к квартирам
• Аудио-визуальная система в конференц-зале: подключение камер, микрофонов и проекторов через один центральный узел
• Обслуживание оборудования в серверной: быстрая переупаковка соединений между хостами и коммутаторами без демонтажа

Практические советы

• Перед обжимом проверьте соответствие цветовой схемы (T568A/B) на обоих концах кабеля — это предотвращает ошибки подключения
• Используйте только качественные patch-cords с медными жилами — дешевые аналоги снижают надежность связи
• Не перегружайте стойку: хотя панель занимает мало места, избыток кабелей может заблокировать доступ к другим модулям
• При необходимости замены порта — можно вынуть и заменить отдельный модуль, если он съёмный; в этой модели — цельный корпус, поэтому ремонт возможен только путем замены всей панели
• Для долгосрочной эксплуатации регулярно проверяйте состояние контактов — пыль и окисление могут вызвать повышенное сопротивление
