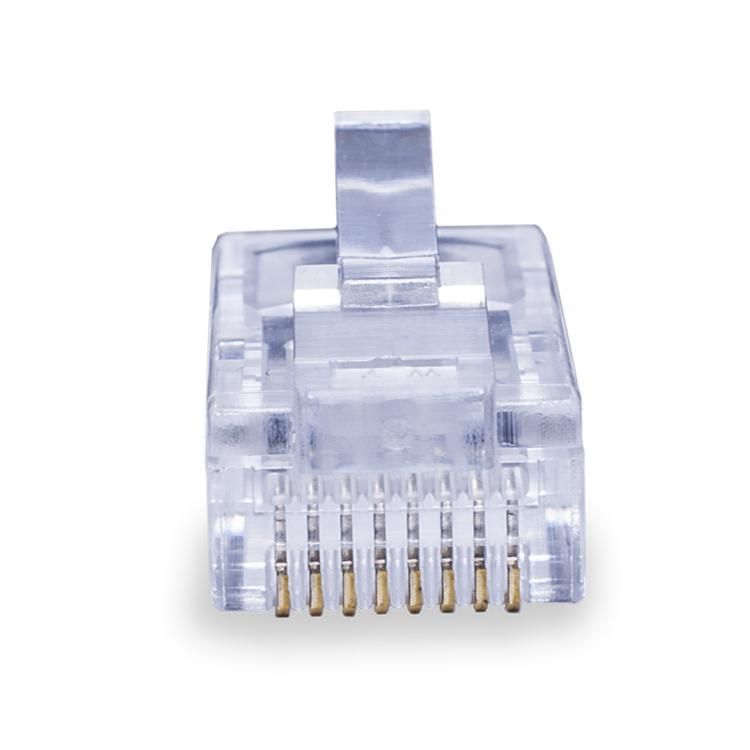

Коннекторы 8P8C (Компьютерные разъемы) U/UTP Cat.5e 50U (RJ-45) Уп. 100шт. - 10-0207 Net.on

Коннектор SUPRLAN 10-0207 — это обжимной RJ-45-разъём для оконцевания кабеля витой пары Cat.5e. Подходит для создания сетевых соединений в офисах, на объектах связи и в промышленных системах. Упакован по 100 штук, что удобно для массового монтажа.

Назначение и область применения

Коннектор 8P8C (RJ-45) SUPRLAN 10-0207 предназначен для оконцевания неэкранированного кабеля витой пары категории 5e. Применяется при сборке patch-cord’ов, подключении компьютеров, IP-камер, телефонов, коммутаторов и другого оборудования Ethernet. Подходит для внутренней проводки в помещениях с умеренной нагрузкой.

Технические характеристики

• Тип разъёма: 8P8C (RJ-45)
• Категория передачи: Cat.5e — обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Способ монтажа: обжимной — требует специальный инструмент (обжимной клещи)
• Подходящий кабель: 24–26 AWG — соответствует типичным диаметрам кабелей Cat.5e
• Исполнение: внутреннее — контакты расположены внутри корпуса, защищают жилы при обжиме
• Материал корпуса: поликарбонат — прочный, термостойкий, не горючий
• Цвет: прозрачный — позволяет визуально контролировать правильность заправки жил

Совместимость и монтаж

Коннектор SUPRLAN 10-0207 совместим с любым неэкранированным кабелем Cat.5e с сечением 24–26 AWG. Обжим выполняется стандартными клещами для RJ-45. Для надёжного соединения важно:

• Равномерно обжать все восемь контактов одним движением
• Убедиться, что жилы полностью вошли в контактную часть до упора
• Не перегревать корпус при использовании инструмента

Рекомендуется применять защитные колпачки после монтажа — они снижают риск механического повреждения язычка разъёма и увеличивают долговечность.

Преимущества

• Универсальные ножи контактов — работают одинаково хорошо с одножильным и многожильным кабелем
• Прозрачный корпус — позволяет легко проверить соответствие цветовой схемы T568A/B при заправке
• Высокая плотность упаковки — 100 штук в одной упаковке экономят время на закупках
• Стандартная форма — совместим с большинством модульных розеток и патч-панелей

Ограничения применения

• Не предназначена для экранированного кабеля (STP, FTP) — отсутствует заземление и экран
• Не подходит для внешней установки — не имеет защиты от влаги и пыли (IP-класс не указан)
• Не рассчитана на частые подключения/отключения — обжимной тип не является многоразовым
• Не используйте с кабелем толще 26 AWG или тоньше 24 AWG — возможна плохая фиксация и потеря контакта

Примеры использования

• Подключение компьютера к маршрутизатору через LAN-кабель
• Завершение кабеля для IP-камеры в системе видеонаблюдения
• Сборка патч-кордов для серверной стойки
• Монтаж точек доступа Wi-Fi с проводным backhaul
• Локальная сеть в офисе или учебном заведении

Практические советы

• Перед обжимом обязательно выровняйте жилы по порядку цветов — ошибка в схеме нарушает связь
• Используйте качественные обжимные клещи — слабый обжим вызывает потери сигнала
• Проверяйте результат тестером — даже идеально сделанный коннектор может иметь скрытую проблему
• Храните упаковку с коннекторами SUPRLAN 10-0207 в сухом месте — влага снижает качество изоляции
• Для массового монтажа берите сразу несколько упаковок — расход часто выше ожидаемого
