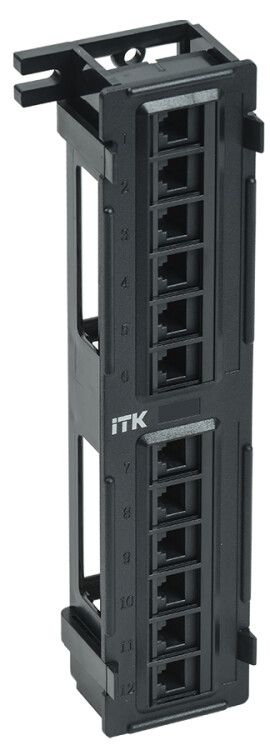

Настенная патч-панель кат.5Е UTP, 12 портов (IDC Dual) | PP12-C5EU-D05 ITK IEK

Патч-панель категории 5E UTP 12 портов Dual IDC от ITK (IEK) - это компактное устройство для организации и коммутации Ethernet-кабелей в локальных сетях. Артикул pp12-c5eu-d05 обеспечивает надежное соединение до 12 портов RJ45 с использованием технологии Dual IDC, что ускоряет монтаж и снижает риск ошибок при подключении.

Назначение и область применения

Патч-панель используется для централизованного подключения кабелей от информационных розеток к сетевому оборудованию - свитчам, маршрутизаторам, серверам. Подходит для установки в серверных помещениях, офисах, учебных заведениях, медицинских учреждениях и других объектах с требованием к качественной и организованной кабельной системе. Применяется в сетях на базе стандарта 100BASE-TX и 1000BASE-T.

Технические характеристики

• Категория: Cat 5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров
• Количество портов: 12 (RJ45, 8P8C)
• Тип кабеля: UTP (неэкранированная витая пара)
• Материал жил: медь - обеспечивает низкое сопротивление и стабильную передачу сигнала
• Способ монтажа: настенный (без необходимости в 19” стойке)
• Высота: 1 U (44,45 мм) - совместима с типовой конструкцией серверных стоек
• Цвет: черный - устойчив к выцветанию, подходит для темных помещений
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без потери параметров
• Стандарты кодировки: T568A и T568B - поддерживают оба варианта расpinовки

Совместимость и монтаж

Патч-панель оснащена двойными контактами IDC (Insulation Displacement Connection) - позволяющими зафиксировать жилы кабеля без зачистки изоляции. Монтаж выполняется с помощью обычного обжимного инструмента. Каждый порт имеет цветовую и числовую маркировку на задней панели для удобства идентификации. На лицевой стороне предусмотрена маркировочная полоса для наклейки этикеток. Устройство крепится к стене через предустановленные отверстия. Совместимо с кабелями UTP Cat 5e с диаметром жил 0,4–0,6 мм.

Безопасность и стандарты

Патч-панель сертифицирована по международным нормам: UL 1863, ISO/IEC 11801:2002, TIA/EIA-568-B. Соответствие этим стандартам гарантирует электромагнитную совместимость, минимальные потери сигнала и долговременную надежность. Все контакты выполнены с покрытием из никеля и золота для защиты от окисления.

Преимущества

• Dual IDC - позволяет одновременно фиксировать два кабеля на одном модуле, экономя место и время монтажа
• Удобная маркировка портов - минимизирует ошибки при обслуживании и диагностике
• Настенный монтаж - не требует дорогостоящей 19” стойки, подходит для малых и средних сетей
• Использование медных жил - обеспечивает лучшую проводимость по сравнению с алюминием
• Долгий срок службы - снижает частоту замены и затраты на техобслуживание

Ограничения применения

• Не предназначена для использования в условиях повышенной влажности без дополнительной защиты корпуса
• Подходит только для неэкранированных кабелей UTP - не работает с STP или FTP
• Не рекомендуется для прокладки в местах с механическими нагрузками или постоянным перемещением кабелей
• Отсутствует встроенный кабельный органайзер - требуется доп. оборудование для упорядочивания проводов

Примеры использования

• Объединение 12 рабочих мест в офисе с подключением к центральному свитчу
• Распределительный узел в школе или библиотеке, где каждый класс имеет свою точку доступа
• Система видеонаблюдения - сбор всех камер в одной точке перед подключением к NVR
• Малые серверные комнаты, где нет места для полноценной 19” стойки

Практические советы

• Перед монтажом проверьте соответствие длины кабеля и категории - используйте только Cat 5e или выше
• При обжиме кабелей соблюдайте порядок цветов (T568B чаще всего применяется в новых сетях)
• Используйте кабельные каналы или хомуты для фиксации кабелей после выхода из патч-панели - так снижается напряжение на контактах
• При установке на стену убедитесь, что поверхность ровная и прочная - панель не должна болтаться
• Артикул pp12-c5eu-d05 можно заказывать в комплекте с этикетками и крепежом - они уже входят в упаковку
