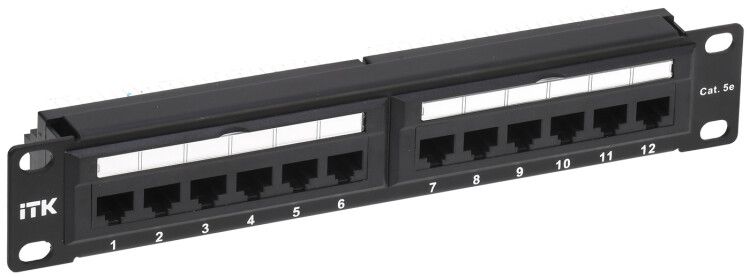

Патч-панель ITK 1U кат.5E UTP 12 портов 10дюйм Dual IDC - PP12-1UC5EU-D05-10 IEK

Патч-панель 1U CAT.5E UTP 12 портов 10 дюйм Dual IDC ITK - это компактное устройство для организации и коммутации сетевых кабелей в серверных шкафах. Артикул pp12-1uc5eu-d05-10 обеспечивает надежное подключение до 12 RJ45-портов, подходящее для средних и крупных IT-инфраструктур. Бренд ITK гарантирует соответствие промышленным стандартам и долгий срок службы.

Назначение и область применения

Патч-панель 1U CAT.5E UTP 12 портов 10 дюйм Dual IDC ITK используется для централизованного подключения кабелей от рабочих мест к сетевому оборудованию - коммутаторам, маршрутизаторам, серверам. Применяется в офисах, дата-центрах, производственных помещениях, где требуется организовать структурированную кабельную систему (СКС) с числом точек от 10 до 50.

Технические характеристики

• Количество портов: 12 (RJ45, 8P8C)
• Категория кабеля: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Тип кабеля: UTP (неэкранированная витая пара)
• Метод подключения: Dual IDC - двойной контактный механизм для быстрого обжима жил кабеля
• Высота: 1 U (44,45 мм) - совместима со стандартными 19-дюймовыми стойками
• Способ крепления: 10-дюймовая рамка (254 мм) - фиксируется на боковых направляющих шкафа
• Цвет корпуса: черный
• Срок службы: 15 лет - рассчитана на многократные переподключения
• Обжим проводников: по стандартам T568A и T568B - цветовая и цифровая маркировка на задней панели

Совместимость и монтаж

Патч-панель 1U CAT.5E UTP 12 портов 10 дюйм Dual IDC ITK предназначена исключительно для установки в 10-дюймовые (254 мм) шкафы. Крепится через два отверстия с каждой стороны - не требует дополнительных адаптеров. Для монтажа используйте крепеж, входящий в комплект. Обжим кабелей выполняется с помощью инструмента для IDC-контактов: жилы вставляются в контакты, затем защелкиваются одним движением. Передняя панель имеет место для этикеток и нумерацию портов - удобно для документирования.

Безопасность и стандарты

• Соответствует UL 1863 - безопасность электромонтажных изделий
• ISO/IEC 11801:2002 - международный стандарт СКС
• TIA/EIA-568-B - требования к телекоммуникационным кабелям
• Поддержка кодировок T568A и T568B - совместимость с любым типом обжима

Преимущества

• Dual IDC - позволяет быстро и надежно обжать 12 кабелей без пайки
• Цифровая и цветовая маркировка на тыльной стороне снижает риск ошибок при монтаже
• Удобная нумерация портов спереди - ускоряет диагностику и обслуживание
• Черный корпус - не выделяется в стойках, хорошо сочетается с другими элементами
• 15-летний срок службы - экономия на замене оборудования

Ограничения применения

• Не подходит для 19-дюймовых шкафов - требует именно 10-дюймовой рамки
• Используется только с UTP-кабелями - не работает с STP/FTP
• Не содержит встроенного кабельного органайзера - при необходимости его следует докупать отдельно
• Работает только с кабелями категории Cat.5e и ниже - не рекомендовано для Cat.6/6A без проверки совместимости

Примеры использования

• Центральный узел связи в офисе с 12 компьютерами и IP-телефонами
• Распределительный шкаф на этаже многоэтажного здания
• Система видеонаблюдения с 12 камерами, подключенными через Ethernet
• Локальная сеть на производстве с контроллерами и HMI-устройствами

Практические советы

• Перед монтажом проверьте, что ваш шкаф имеет 10-дюймовую (254 мм) ширину - иначе патч-панель не установится
• Используйте одинаковый стандарт обжима (T568A или T568B) на всех портах - смешивание вызывает проблемы в работе сети
• Не перегибайте кабели под острым углом - радиус изгиба должен быть минимум 4× диаметр кабеля
• Для больших систем добавьте кабельный органайзер (например, ITK KAB-ORG-1U) - так легче управлять запутанными проводами
• При тестировании сети используйте кабельный анализатор - он покажет наличие обрывов, перекрестов и потерь сигнала
