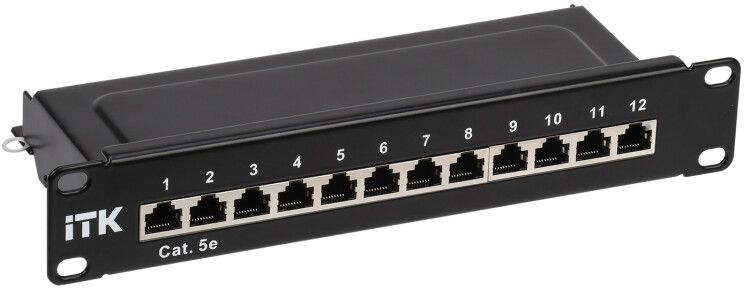

Патч-панель ITK 1U кат.5E STP 12 портов 10дюйм Dual IDC - PP12-1UC5ES-D05-10 IEK

Патч-панель ITK pp12-1uc5es-d05-10 - это компактное устройство для организации и коммутации сетевых кабелей в серверных шкафах. Разработана для установки в 10-дюймовые рамы, обеспечивает надежное соединение 12 портов RJ45 с экранированием STP, что особенно важно в средах с высокими требованиями к помехозащищенности.

Назначение и область применения

Патч-панель ITK pp12-1uc5es-d05-10 используется для централизованного подключения кабелей от рабочих мест к сетевому оборудованию - коммутаторам, маршрутизаторам, серверам. Применяется в офисах, дата-центрах, производственных помещениях, где требуется организовать структурированную кабельную систему (СКС) с использованием экранированных кабелей категории 5e. Подходит для монтажа в шкафы стандарта 10 дюймов (254 мм).

Технические характеристики

• Тип: Коммутационная панель
• Категория: Cat 5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Количество портов: 12 RJ45
• Экранирование: STP (экранированные пары) - снижает влияние внешних ЭМП
• Форм-фактор: 1U (высота 44,45 мм)
• Способ крепления: 10-дюймовая система (монтаж на боковые профили шкафа)
• Цвет: Черный
• Срок службы: 15 лет - рассчитана на многократные переподключения
• Стандарты кодировки: T568A и T568B - совместима с любыми схемами обжима

Совместимость и монтаж

Патч-панель ITK pp12-1uc5es-d05-10 предназначена исключительно для установки в шкафы с 10-дюймовым (254 мм) монтажным профилем. Крепится через отверстия с левой и правой сторон корпуса. Для подключения кабеля используются разъемы IDC - они позволяют зафиксировать жилы кабеля одним движением обжимного инструмента. Цветовая и цифровая маркировка на тыльной стороне ускоряет и минимизирует ошибки при обжиме. Передняя панель имеет место для наклейки этикеток и нумерацию портов. Установка требует наличия кабельного органайзера (не входит в комплект) для удобной укладки входящих кабелей.

Безопасность и стандарты

Патч-панель ITK pp12-1uc5es-d05-10 соответствует международным нормам: UL 1863, ISO/IEC 11801:2002, TIA/EIA-568-B. Эти стандарты гарантируют соответствие электрическим параметрам, механической прочности и долговечности. Все контакты выполнены с соблюдением требований к импедансу и затуханию для категории 5e.

Преимущества

• STP-экран защищает сигнал от внешних помех - идеально для помещений с мощными источниками ЭМИ (частотные преобразователи, сварочные аппараты)
• Удобная нумерация портов спереди и сзади - упрощает диагностику и обслуживание
• Индустриальный срок службы 15 лет - снижает частоту замены
• Dual IDC - позволяет одновременно фиксировать два слоя кабелей при двойной укладке
• Черный цвет корпуса - совместим с большинством серверных шкафов

Ограничения применения

• Не подходит для монтажа в стандартные 19-дюймовые шкафы - только в 10-дюймовые конструкции
• Требует экранированных кабелей Cat 5e STP; использование UTP кабелей лишает смысл экранирования
• Не содержит встроенный кабельный органайзер - его нужно приобрести отдельно
• Работает только с RJ45-разъемами - несовместима с оптоволокном или другими типами интерфейсов

Примеры использования

• Центральная точка коммутации в офисе с 12 рабочими местами
• Распределительный узел на производстве с автоматизированными станками
• Шкаф управления в системах видеонаблюдения с IP-камерами
• Локальные сети в медицинских учреждениях, где важна помехозащищенность

Практические советы

• Перед монтажом проверьте, что ваш шкаф имеет именно 10-дюймовый профиль - 19-дюймовые рамы не подходят
• Обязательно используйте инструмент для обжима IDC - обычный кримпер не подойдет
• При прокладке кабелей сохраняйте радиус изгиба не менее 4× диаметра кабеля - это предотвращает повреждение экранирования
• Подпишите каждый порт сразу после монтажа - экономит время при диагностике
• Для плотной укладки кабелей рекомендуется использовать отдельный кабельный органайзер ITK - он снижает нагрузку на разъемы
