Патч-панель PL-12-Cat.5e 10-Dual IDC 10, установочный размер 236 мм, 12 портов RJ-45, категория 5e, Dual - 7085c Cabeus

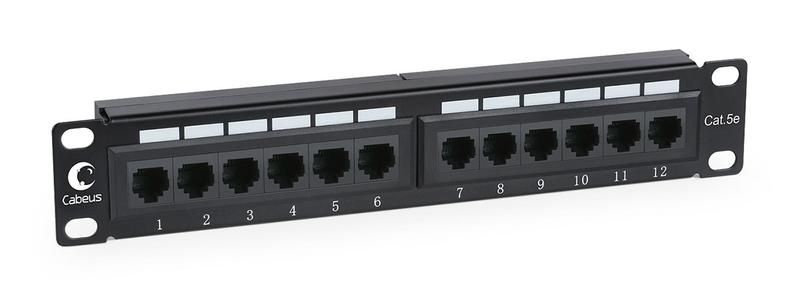

Патч-панель Cabeus pl-12-cat.5e 10-dual - это компактный коммутационный модуль с 12 портами RJ-45, предназначенный для организации и управления сетевыми соединениями в телекоммуникационных шкафах. Модель соответствует стандарту Category 5e, имеет двухстороннюю систему терминирования Dual IDC и установочный размер 236 мм, что обеспечивает совместимость с большинством стандартных стоек.

Назначение и область применения

Патч-панель Cabeus pl-12-cat.5e 10-dual используется для терминирования горизонтальных кабелей СКС (структурной кабельной системы) и последующего подключения устройств через patch-шнуры. Подходит для установки в серверные комнаты, распределительные щиты, офисные сети и объекты с умеренной плотностью точек доступа. Применяется там, где требуется надёжное, легко обслуживаемое и маркируемое соединение между активным оборудованием и рабочими местами.

Технические характеристики

• Формат: 10 дюймов (стандартный размер для монтажа в 19" шкафы)
• Установочный размер: 236 мм - совместим с большинством телекоммуникационных стоек
• Количество портов: 12 × RJ-45
• Категория: Cat 5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Тип терминирования: Dual IDC - два набора контактных ножей для стандарта T568A и T568B
• Расположение ножей: под углом 45° - снижает потери сигнала и повышает стабильность передачи
• Материал корпуса: прочный пластик, устойчивый к механическим нагрузкам
• Цветовая маркировка: на тыльной стороне - четкая расцветка проводов по обоим стандартам
• Индикация: лицевые порты пронумерованы, есть поля для ручной маркировки

Совместимость и монтаж

Патч-панель Cabeus pl-12-cat.5e 10-dual монтируется в 19” телекоммуникационные шкафы с глубиной не менее 236 мм. Кабели заходят сзади, фиксируются в контактах Dual IDC. Для обжима используются инструменты тип 110 или Krone - они обеспечивают плотный контакт без повреждения жил. Установка выполняется на DIN-рейку или с помощью крепёжных выступов на боковых гранях. Перед монтажом проверьте соответствие посадочного размера вашей стойке - отклонение более +-2 мм может затруднить фиксацию.

Безопасность и стандарты

Патч-панель Cabeus pl-12-cat.5e 10-dual соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 5e. Не имеет экранирования - применяется в средах с низким уровнем ЭМИ. Не содержит материалов, запрещённых RoHS. Работает при температуре от –10C до +60C.

Преимущества

• Dual IDC позволяет использовать один и тот же модуль для двух схем обжима (T568A/B) - удобно при смешанном кабельном хозяйстве
• Угол 45° ножей улучшает электрические параметры - меньше NEXT и FEXT, выше качество связи
• Чёткая маркировка портов и цветовые метки на тыльной стороне ускоряют диагностику и обслуживание
• Стандартный размер 236 мм гарантирует совместимость с широким спектром шкафов без доработок

Ограничения применения

• Не предназначен для использования в условиях высокой электромагнитной помехи - отсутствует экран
• Не рекомендуется для монтажа вне помещений - не имеет защиты IP
• Поддерживает только медные кабели UTP Cat 5e и ниже; не работает с Cat 6/6a без потерь качества
• Максимальная длина кабеля до устройства - 100 м; при превышении возможны сбои

Примеры использования

• Объединение компьютеров, телефонов и IP-камер в офисной сети
• Центральный узел в малых и средних распределительных пунктах
• Связь между коммутаторами и стенными розетками в учебных заведениях
• Заполнение свободных слотов в существующих телеком-шкафах благодаря компактному формату

Практические советы

• Перед обжимом всегда сверяйте порядок жил с выбранным стандартом (T568A или T568B) - используйте цветную маркировку на тыльной стороне
• Не перегибайте кабели при входе в патч-панель - радиус изгиба должен быть не менее 4× диаметра кабеля
• Используйте качественные инструменты 110/Krone - плохой обжим вызывает intermittent-соединения
• Маркируйте каждый порт сразу после монтажа - это экономит время при диагностике
• Проверяйте целостность цепи тестером после сборки - особенно важно при использовании старых кабелей
