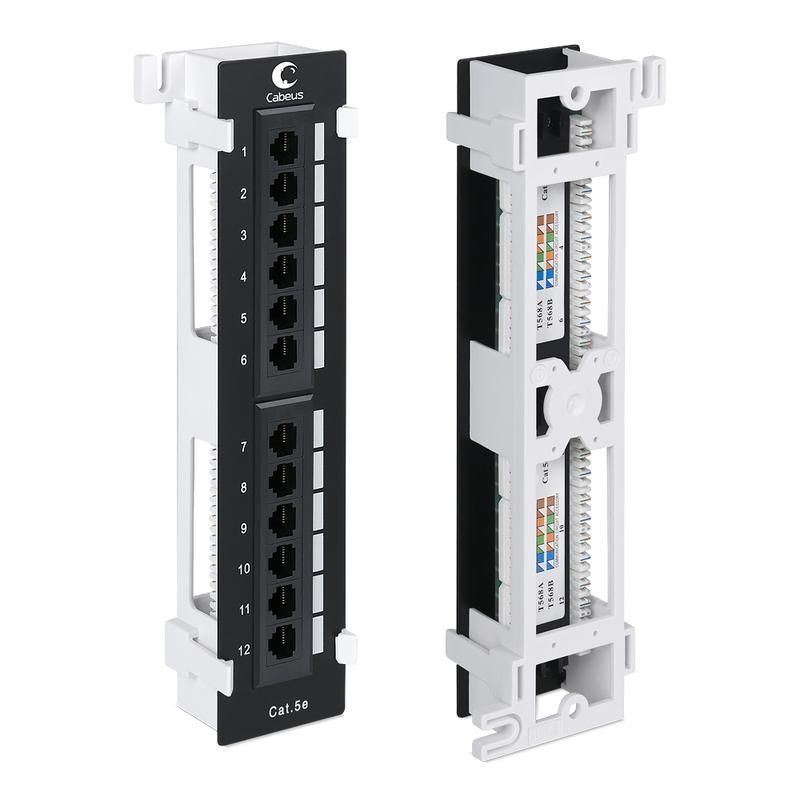

Патч-панель PL-12-Cat.5e-WL-Dual IDC настенная, 12 портов RJ-45, категория 5е, с подставкой - 7004c Cabeus

Патч-панель Cabeus 7004c - это настенное устройство с 12 портами RJ-45 категории Cat.5e, предназначенное для организации и управления сетевыми соединениями в офисах, серверных и телекоммуникационных шкафах. Подставка обеспечивает устойчивую установку, а двухсторонняя маркировка упрощает обслуживание.

Назначение и область применения

Патч-панель Cabeus 7004c используется для терминирования кабелей в структурированных кабельных системах (СКС). Она позволяет надежно фиксировать входящие линии и легко переключать устройства через patch-шнуры. Применяется в локальных сетях: офисах, учебных заведениях, малых центрах обработки данных, где требуется организовать до 12 точек подключения.

Технические характеристики

• Количество портов: 12 шт. (RJ-45)
• Категория: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Тип подключения: 110 (Dual IDC) - для зачистки и фиксации жил кабеля без пайки
• Монтаж: настенный - крепится к стене или панели с помощью кронштейнов
• Цветовая маркировка: соответствует стандартам T568A и T568B на тыльной стороне
• Угол расположения ножей: 45° - снижает помехи и повышает качество сигнала
• Подставка: встроена - обеспечивает устойчивость при вертикальном монтаже

Совместимость и монтаж

Патч-панель Cabeus 7004c совместима с любым UTP-кабелем категории Cat.5e и выше. Для монтажа используются инструменты типа 110 или Krone - они обеспечивают плотный контакт при обжиме жил. Кабель заводится сзади, жилы зачищаются и вводятся в контакты по цветовой схеме. После фиксации - проверьте целостность каждого канала тестером. Монтаж выполняется на ровную поверхность; подставка требует свободного пространства минимум 10 см снизу для доступа к кабелям.

Безопасность и стандарты

Патч-панель Cabeus 7004c соответствует требованиям стандарта TIA/EIA-568-B.2 для категории Cat.5e. Конструкция не содержит металлических экранов - это делает её неэкранированной (U/UTP), что допустимо в большинстве офисных сред без сильных ЭМИ. Устройство не имеет защиты от воды или пыли - не применяйте в условиях повышенной влажности или на улице.

Преимущества

• Чёткая нумерация портов спереди - ускоряет поиск и диагностику
• Две цветовые схемы (T568A/B) на одной панели - удобно при работе с разными стандартами
• Угол ножей 45° - улучшает передачу сигнала и снижает потери
• Встроенная подставка - исключает необходимость в дополнительных креплениях
• Изготовление из прочного пластика - выдерживает многократные подключения

Ограничения применения

• Не подходит для экранированных кабелей (STP, FTP) - отсутствует заземление
• Работает только с UTP-кабелями Cat.5e и ниже - не гарантирует производительность Cat.6
• Не рассчитана на внешнюю установку - IP-защита не предусмотрена
• Максимальная нагрузка - 12 портов; для больших сетей нужна несколько панелей

Примеры использования

• Объединение компьютеров, телефонов и IP-камер в одном офисе
• Центральный узел связи в небольшом здании с 10–12 рабочими местами
• Распределительный щит в образовательном учреждении
• Запасной узел для быстрого восстановления сети после аварий

Практические советы

• Перед монтажом определитесь с цветовой схемой (T568A или T568B) - используйте одну по всей сети
• Не перегибайте кабели ближе чем на 4 см от порта - это снижает качество сигнала
• Проверяйте каждый канал тестером сразу после обжима - исправить ошибку проще до закрепления панели
• Используйте этикетки для маркировки портов - особенно важно при частой замене оборудования
• Патч-панель Cabeus 7004c не требует специального обслуживания, но периодически осматривайте контакты на окисление
