Патч-панель настенная, 12 портов RJ-45, категория 5е | 04-0020 REXANT MEET

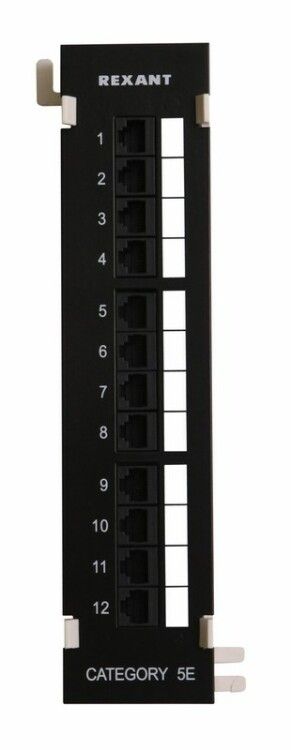

Патч-панель настенная, 12 портов RJ-45, категория 5е от Rexant (арт. etm04-0020) - это компактное устройство для организации проводной сети Ethernet в помещениях. Она позволяет надёжно соединить кабели от рабочих мест с сетевым оборудованием через одну точку, упрощая управление и обслуживание.

Назначение и область применения

Патч-панель настенная, 12 портов RJ-45, категория 5е предназначена для централизованного подключения локальных сетей. Её используют там, где нужно собрать несколько кабелей в одном месте: в офисах, учебных заведениях, малых серверных, домашних системах автоматизации. Устройство служит переходным звеном между горизонтальной кабельной трассой (от розеток) и активным оборудованием (коммутаторы, маршрутизаторы).

Технические характеристики

• Количество портов: 12 разъёмов RJ-45
• Категория передачи: Cat 5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров
• Тип разъёмов: неэкранированные (UTP), совместимы с обычными витой парой
• Метод соединения с кабелем: IDC-клеммы - обжим без пайки, с помощью инструмента
• Способ монтажа: крепление на стену через 10-дюймовый кронштейн (стандартный размер для настенных установок)
• Исполнение: внутреннее - корпус рассчитан на монтаж внутри помещений, не защищён от внешней среды

Совместимость и монтаж

Патч-панель настенная, 12 портов RJ-45, категория 5е совместима с любыми кабелями Cat 5e и ниже (Cat 5, Cat 3). Кабели подключаются с тыльной стороны через IDC-клеммы - для этого нужен специальный обжимной инструмент. На лицевой стороне находятся стандартные RJ-45 гнёзда, куда вставляются patch-cord’ы от коммутатора. Монтаж выполняется на ровную вертикальную поверхность: кронштейн крепится саморезами, после чего панель фиксируется на него. Напряжение питания не требуется - устройство пассивное.

Безопасность и стандарты

Патч-панель соответствует требованиям TIA/EIA-568-B для категорий 5e. Не имеет защиты от воды и пыли - не применяется вне помещений. Все контакты изготавливаются из медных сплавов с никелевым покрытием, что обеспечивает долгую работу без окисления.

Преимущества

• Удобная организация кабелей - все соединения собраны в одной плоскости, легко проверяются и заменяются
• Стандартные разъёмы - совместимы с любым сетевым оборудованием
• Надёжное соединение через IDC - снижает риск плохого контакта при правильном монтаже
• Экономия места - компактная настенная форма не требует шкафа

Ограничения применения

• Не подходит для уличного монтажа - отсутствует защита IP
• Не работает с экранированными кабелями (STP/FTP) - разъёмы не имеют экрана, возможна потеря качества сигнала
• Не предусматривает встроенную маркировку - необходимо использовать бирки самостоятельно
• Подходит только для кабелей с диаметром жил 0.4–0.6 мм - более толстые или тонкие могут плохо обжиматься

Примеры использования

• Объединение 12 компьютерных розеток в офисе с одним коммутатором
• Центральная точка подключения IP-камер в домашней системе видеонаблюдения
• Распределение сигналов от телефонных аппаратов и терминалов в небольшом учреждении
• Фиксация кабелей в распределительной коробке на этаже многоквартирного дома

Практические советы

• Перед монтажом промаркируйте каждый кабель - так проще найти нужное соединение
• Используйте обжимной инструмент с регулировкой давления - это предотвращает повреждение контактов
• Не перегибайте кабели под острым углом - радиус изгиба должен быть минимум 4× диаметр кабеля
• Проверьте целостность каждого соединения тестером после сборки - особенно важно при высокой нагрузке
• Патч-панель Rexant etm04-0020 лучше устанавливать рядом с сетевым шкафом - так сокращается длина патч-кордов и снижаются потери сигнала
