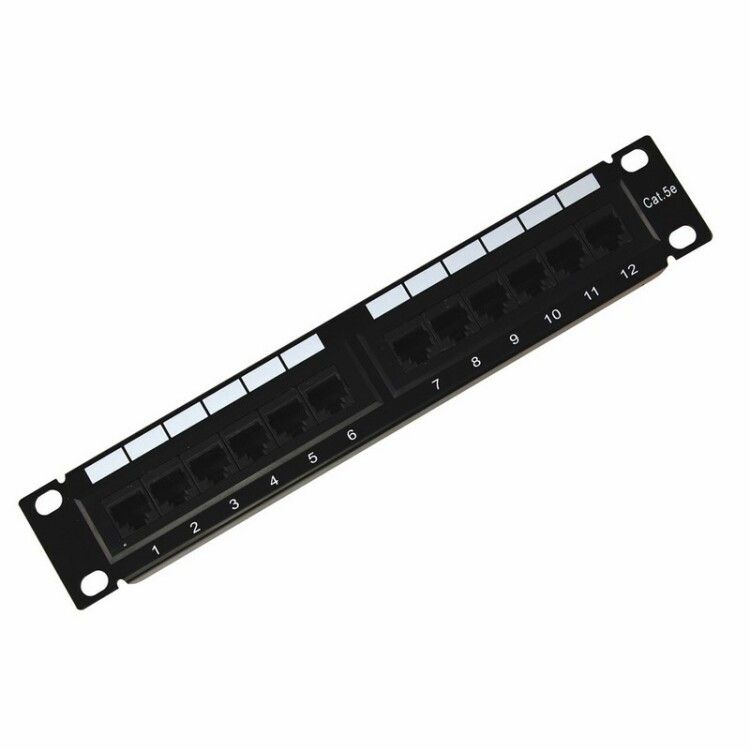

Патч-панель 10 дюймов, 1U, 12 портов RJ-45, категория 5e, Dual IDC, REXANT - 04-0025 MEET

Патч-панель Rexant 04-0025 - это компактный элемент для организации проводки в сетевых шкафах. Она обеспечивает надёжное соединение между кабелями категории 5e и оборудованием через 12 портов RJ-45, используя технологию Dual IDC для быстрого монтажа. Подходит для установки в стандартные стоики 10 дюймов.

Назначение и область применения

Патч-панель Rexant 04-0025 используется для централизованного распределения и переключения сетевых соединений в информационных шкафах. Её применяют там, где требуется чёткая организация кабельной инфраструктуры: в офисах, серверных помещениях, системах видеонаблюдения, телефонии и автоматизации зданий.

Технические характеристики

• Количество портов: 12 RJ-45
• Категория: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров
• Форм-фактор: 1U (высота 44,45 мм)
• Метод подключения кабелей: Dual IDC - двойной контактный механизм для фиксации жил кабеля без пайки
• Тип разъёмов: неэкранированные (UTP), совместимы с обычным витой парой
• Размер крепления: 10 дюймов - соответствует стандартному шагу стоек 10''
• Цвет: черный (RAL 9005, по умолчанию)

Совместимость и монтаж

Патч-панель Rexant 04-0025 устанавливается в стойки с шириной 10 дюймов (254 мм) с помощью стандартных кронштейнов. Монтаж выполняется в два этапа:

1. Закрепите панель в шкафу с помощью болтов или защёлок (на корпусе есть отверстия под крепёж).
2. Подключите кабели к задней части панели: зачистите жилы до 25–30 мм, поместите их в контакты IDC и закройте крышку ударным инструментом - каждый контакт фиксируется одним движением.

На передней панели расположены RJ-45 гнёзда - к ним подключаются patch-cord’ы от коммутаторов, маршрутизаторов или других устройств. Каждый порт имеет цветовую маркировку для удобства идентификации.

Безопасность и стандарты

Патч-панель Rexant 04-0025 соответствует требованиям TIA/EIA-568-B.2 для категории 5e. Продукт прошел проверку на механическую прочность и долговечность контактов - гарантирует более 750 циклов подключения/отключения. Нет специальных требований к температуре или влажности - работает в пределах стандартных условий для IT-оборудования (-10C…+55C).

Преимущества

• Dual IDC позволяет быстро и надёжно подключать кабели без инструментов высокой точности - снижает время монтажа на 30–40%
• Стандартная высота 1U экономит место в шкафу - легко сочетается с другими модулями
• Чёткая маркировка портов уменьшает риск ошибок при тестировании и обслуживании сети
• Использование неэкранированных разъёмов делает её универсальной для большинства LAN-сетей

Ограничения применения

• Не предназначена для использования вне помещений - отсутствует защита от пыли и влаги (IP-класс не указан)
• Не подходит для сред с высокими уровнями ЭМИ - из-за отсутствия экранирования возможны помехи рядом с мощными источниками радиоизлучения
• Не рекомендуется применять для передачи сигналов выше 1 Гбит/с - для этого нужна Cat.6 или выше
• Не совместима со стойками 19" без переходных адаптеров - крепится исключительно в 10"-стойках

Примеры использования

• Центральный коммутационный узел в офисном здании - все рабочие места подключены к этой панели через горизонтальные кабели
• Установка в шкафу системы видеонаблюдения - к каждому порту подключен IP-камера
• Телефонная система на базе VoIP - аналоговые телефоны через адаптеры подключаются через этот патч-панель
• Лаборатория или учебный класс - для временной переориентации сетевых соединений между компьютерами

Практические советы

• Перед монтажом проверьте длину кабелей - они должны быть не длиннее 90 метров от патч-панели до розетки, чтобы сохранить качество сигнала Cat.5e
• Используйте качественные patch-cords с металлическими контактами - плохие кабели снижают эффективность всей системы
• Обязательно промаркируйте каждый порт - даже простые номера (1–12) значительно ускорят диагностику
• При использовании в многопользовательской среде регулярно проверяйте плотность фиксации кабелей в IDC - со временем жилы могут немного выйти из контакта
• Эта модель не предусматривает встроенную защиту от перегрузок - если нужны защиты от скачков напряжения, используйте внешние устройства
