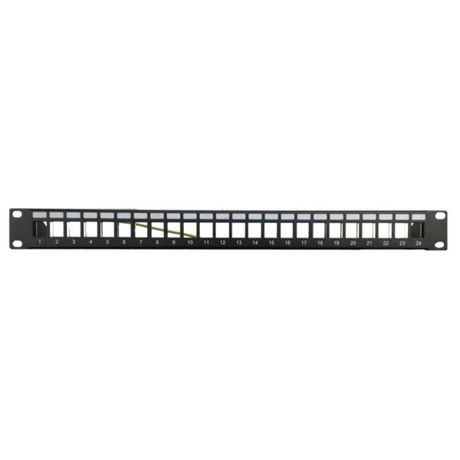

Патч-панель наборная 19дюйм 1U под 24 модуля Keystone UTP/STP (для модулей форм-фактора S10S19) DKC RNKPP241 ДКС

Патч-панель DKC IT RnkPP241 - это наборная 19-дюймовая панель высотой 1U, предназначенная для установки 24 модулей Keystone с разъёмами RJ45. Подходит для сборки коммутационных полей в стойках СКС, где требуется гибкая настройка соединений с поддержкой как экранированных, так и неэкранированных кабелей.

Назначение и область применения

Патч-панель DKC IT RnkPP241 используется для централизованного распределения сетевых соединений в телекоммуникационных шкафах и стойках. Она служит промежуточным звеном между горизонтальной кабельной системой и активным оборудованием - коммутаторами, маршрутизаторами, серверами. Удобна там, где нужна частая перепрошивка соединений: в офисах, дата-центрах, на производстве.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U (высота 44,45 мм)
• Количество слотов: 24
• Тип разъёмов: RJ45 8P8C (стандарт Cat5e/Cat6)
• Поддерживаемые модули: Keystone S10, S19 (приобретаются отдельно)
• Экранирование: да - корпус обеспечивает замкнутый экран для снижения помех
• Цвет: чёрный

Совместимость и монтаж

Панель не имеет встроенных разъёмов - все контакты устанавливаются через модули Keystone. Для работы нужны модули форм-фактора S10 или S19 с разъёмом RJ45. Крепление осуществляется на направляющие 19-дюймовой стойки с помощью боковых фиксаторов. Монтаж требует предварительной подготовки: перед установкой модулей проверьте совпадение посадочного отверстия с типом выбранного Keystone. Напряжение и ток не влияют на работу - панель предназначена исключительно для передачи сигналов Ethernet.

Безопасность и стандарты

Патч-панель DKC IT RnkPP241 соответствует требованиям к механической прочности и совместимости с промышленными стандартами 19" стойки. Экранированный корпус способствует соблюдению норм EMC, однако сертификаты ETL, UL или EN 50173 не указаны производителем - для проектов с жесткими требованиями к сертификации рекомендуется уточнять документацию у поставщика.

Преимущества

• Гибкость: можно использовать как экранированные (STP), так и неэкранированные (UTP) модули в одной панели
• Уплотнённая компоновка: 24 порта в 1U позволяют экономить место в стойке
• Стандартный интерфейс: совместима с любыми Keystone-модулями S10/S19, что упрощает замену и ремонт
• Металлический корпус с экраном: снижает уровень внешних электромагнитных помех

Ограничения применения

• Не подходит для установки в условиях повышенной влажности или открытых площадках - не имеет защиты IP
• Требует отдельной закупки модулей Keystone; цена решения выше, чем у цельных панелей
• Не рассчитана на высокую нагрузку: не используйте для питания PoE+ / PoE++ напрямую - только для сигнальных линий
• Не поддерживает оптические модули - только медные RJ45

Примеры использования

• Центральный коммутационный узел в офисном здании - подключение рабочих мест к коммутатору
• Производственный участок с чувствительным оборудованием - использование STP-модулей для минимизации помех
• Информационный шкаф в медицинском учреждении - быстрая переconfiguration при изменении сети
• Аудио-визуальные системы - подключение камер, интеркомов, контроллеров через отдельные модули

Практические советы

• Перед покупкой убедитесь, что выбранные модули Keystone имеют форм-фактор S10 или S19 - другие не войдут
• При использовании экранированных кабелей обязательно заземлите корпус панели через стойку
• Не забывайте маркировать каждый порт - из-за отсутствия встроенного номера легко запутаться
• Для плотной укладки кабелей используйте кабель-менеджеры: панель не имеет выступающих кабельных каналов
• Проверяйте посадочные размеры: внутренний проём под модуль - стандартный, но у некоторых OEM-производителей есть отклонения
