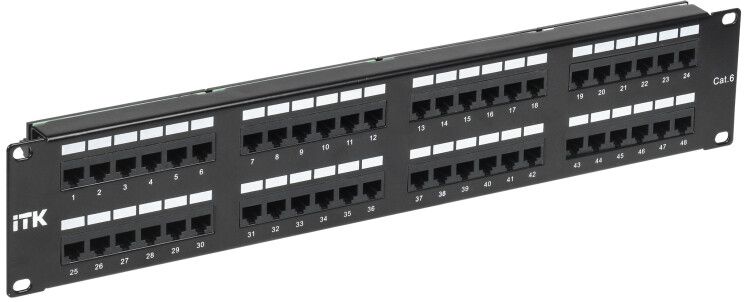

Патч-панель ITK 2 юнита категория 6 UTP 48 портов (Dual) с кабельным органайзером - PP48-2UC6U-D05-1 IEK

Патч-панель ITK pp48-2uc6u-d05-1 - это компактная коммутационная панель с 48 портами RJ45 категории 6, предназначенная для организации и управления кабельными соединениями в 19-дюймовых стойках. Благодаря встроенному кабельному органайзеру и четкой нумерации портов, она обеспечивает удобство монтажа и обслуживания в централизованных IT-узлах.

Назначение и область применения

Патч-панель ITK pp48-2uc6u-d05-1 используется для коммутации кабелей между информационными розетками пользователей и сетевым оборудованием - коммутаторами, маршрутизаторами, серверами. Применяется в офисах, дата-центрах, учебных заведениях, медицинских учреждениях и других объектах с крупной локальной сетью. Подходит для создания структурированных кабельных систем (СКС) стандарта Category 6.

Технические характеристики

• Количество портов: 48 (RJ45, 8P8C)
• Категория: Cat 6 - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м, с возможностью работы на 10 Гбит/с до 55 м
• Форм-фактор: 2U (высота 88,9 мм)
• Монтаж: в 19-дюймовую стойку (стандарт EIA-310-D)
• Тип кабеля: UTP (неэкранированная витая пара)
• Цвет корпуса: черный
• Срок службы: 15 лет
• Кабельный органайзер: встроен с задней стороны для упорядоченной прокладки кабелей
• Подключение: IDC-клеммы с цветовой и цифровой маркировкой для обжима кабелей
• Стандарты кодировки: T568A и T568B

Совместимость и монтаж

Патч-панель ITK pp48-2uc6u-d05-1 совместима с любыми 19-дюймовыми стойками и шкафами, оснащенными вертикальными направляющими. Крепление осуществляется через боковые фланцы с отверстиями под болты M4 или M5. Для монтажа требуется минимум два человека: один фиксирует панель, второй укладывает кабели через органайзер. Обжим кабелей выполняется на задних IDC-клеммах - каждый порт имеет цветовую индикацию для быстрого определения пар. Передняя панель содержит поля для наклейки этикеток и нумерацию портов.

Безопасность и стандарты

• Соответствует UL 1863 (безопасность телекоммуникационного оборудования)
• Соответствует ISO/IEC 11801:2002 (международный стандарт СКС)
• Соответствует TIA/EIA-568-B (североамериканский стандарт структурированных кабельных систем)
• Работает в температурном диапазоне от –10C до +60C
• Не предназначена для установки во взрывоопасных средах

Преимущества

• Удобная организация кабелей благодаря заднему органайзеру - снижается риск перегибов и запутывания
• Четкая нумерация портов спереди и цветовая маркировка сзади ускоряют диагностику и замену кабелей
• Высокая плотность портов (48 в 2U) экономит место в стойке
• Совместимость с существующей инфраструктурой Cat 6 и Cat 5e
• Долговечность: срок службы 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не подходит для экранированных кабелей STP/FTP - отсутствует заземление и экран
• Не рекомендуется для открытых помещений с повышенной влажностью или пылью - IP-защита не указана
• Не предназначена для монтажа вне 19-дюймовых стоек - настенный вариант невозможен
• Максимальная частота 250 МГц - не подходит для требовательных решений 10GBase-T свыше 55 метров

Примеры использования

• Центральный коммутационный узел в офисном здании - связь 48 рабочих мест с core-коммутатором
• Распределительный шкаф в многоквартирном доме - выходы в квартиры к оптическому терминалу
• Оборудование серверной комнаты - подключение хостов к top-of-rack коммутатору
• Лаборатории и кабинеты с множеством устройств - ПК, IP-камеры, VoIP-телефоны

Практические советы

• Перед монтажом проверьте посадочные отверстия в стойке - они должны точно совпадать с фланцами патч-панели ITK pp48-2uc6u-d05-1
• Используйте кабели с запасом длины - не затягивайте их слишком туго, чтобы не повредить контакты
• При обжиме кабелей на IDC-клеммах используйте инструмент с регулировкой давления - переусилие может сломать контакт
• Этикетируйте каждый порт сразу после монтажа - это сэкономит время при последующем обслуживании
• Не смешивайте кабели Cat 5e и Cat 6 на одной панели, если нужна гарантированная производительность Cat 6
