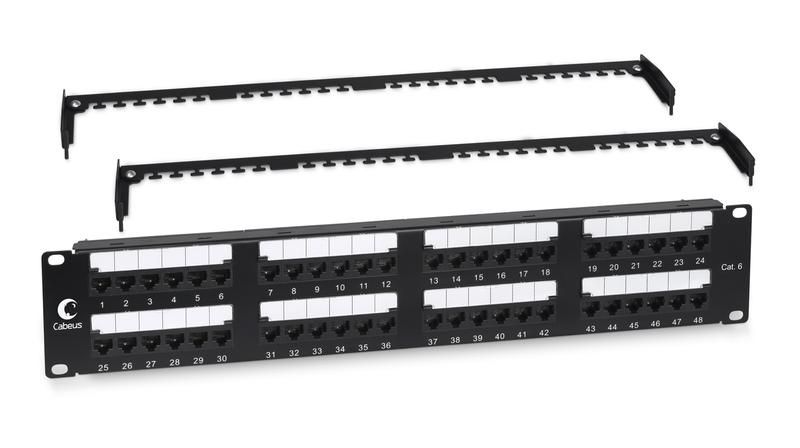

Патч-панель PL2-48-Cat.6-Dual IDC 19 (2U), 48 портов RJ-45, категория 6, Dual IDC, с задним кабельным организатором - 10657c Cabeus

Патч-панель Cabeus 19 дюйм 2U 48 портов RJ-45 категория 6 Dual IDC с задним кабельным организатором (артикулы 10657c и pl2-48-cat.6-dual) - это компактный коммутационный модуль для организации сетевой инфраструктуры в телекоммуникационных шкафах. Подходит для терминализации кабелей Category 6 и быстрой перекоммутации устройств через patch-шнуры.

Назначение и область применения

Патч-панель используется для соединения кабелей, проложенных от рабочих мест, серверов и оборудования к центральному распределительному щиту. Обеспечивает удобную точку переключения между активными устройствами (коммутаторами, маршрутизаторами) и пассивной инфраструктурой. Применяется в офисах, дата-центрах, учебных заведениях и на производствах, где требуется надёжная и упорядоченная проводка Ethernet.

Технические характеристики

• Форм-фактор: 19 дюймов, 2U (высота 88 мм)
• Количество портов: 48
• Тип разъёмов: RJ-45, неэкранированные (UTP)
• Категория: Cat.6 - поддержка скорости до 1 Гбит/с, частота до 250 МГц
• Тип контактной системы: Dual IDC - два стандарта терминации (T568A и T568B) на одной плате
• Угол расположения ножей: 45° - снижает переходное затухание и повышает качество сигнала
• Инструмент для монтажа: совместим с ножами типа 110 и Krone
• Задний кабельный организатор: встроенная система фиксации и направления кабелей
• Цифровая нумерация портов: видна с лицевой стороны для быстрого поиска

Совместимость и монтаж

Патч-панель Cabeus 10657c / pl2-48-cat.6-dual устанавливается в стандартные 19-дюймовые стойки и шкафы с помощью боковых кронштейнов. Кабели заходят сзади, фиксируются в организаторе, затем заводятся в соответствующий порт. Для обжима используйте инструмент с ножами 110 или Krone - они точно попадают в зоны контактов благодаря углу 45°. Убедитесь, что внешний диаметр кабеля не превышает 6–7 мм, чтобы он свободно проходил через кабельные каналы организатора.

Безопасность и стандарты

Патч-панель соответствует требованиям ANSI/TIA-568-C.2 для категории 6. Все материалы соответствуют нормам горючести UL 94 V-0. Конструкция обеспечивает безопасную работу при температуре от –10C до +60C. Электрическая изоляция и пробивное напряжение соответствуют стандартам IEC 60603-7.

Преимущества

• Dual IDC позволяет использовать один и тот же модуль для двух разных схем обжима (T568A/B) - экономит время при замене или переоборудовании
• Угол 45° ножей снижает потери сигнала и увеличивает стабильность связи на высоких частотах
• Встроенный задний организатор предотвращает запутывание кабелей и упрощает обслуживание
• Чёткая нумерация портов ускоряет диагностику и минимизирует ошибки при подключении
• Металлический корпус обеспечивает жесткую фиксацию и защиту от механических воздействий

Ограничения применения

• Не предназначен для экранированных кабелей (STP, FTP) - отсутствует заземление и экран
• Работает только с медными кабелями Cat.6 и ниже; не поддерживает Cat.6a и выше
• Не рассчитана на использование вне помещений - не имеет защиты от влаги и пыли (IP-норма не указана)
• Максимальная нагрузка на порт - 1 Gbps; для 10G требуются другие решения

Примеры использования

• Подключение компьютеров и IP-камер к коммутатору в офисном этаже
• Центральный узел в системе VoIP-телефонии
• Распределительный пункт на производстве для связи с PLC и датчиками
• Обмен сигналами между серверами и NAS в малом дата-центре

Практические советы

• Перед монтажом проверьте соответствие схемы обжима (T568A или T568B) всей вашей сети - выберите одну и соблюдайте её последовательно
• Не перегибайте кабели внутри организатора - радиус изгиба должен быть не менее 4× диаметра кабеля
• При использовании длинных кабелей (>50 м) следите за качеством обжима - плохой контакт вызывает потерю скорости
• Регулярно проверяйте состояние контактов: окисление или грязь снижают надёжность соединения
• Для крупных проектов рекомендуется составить карту портов - это сэкономит часы при ремонте
