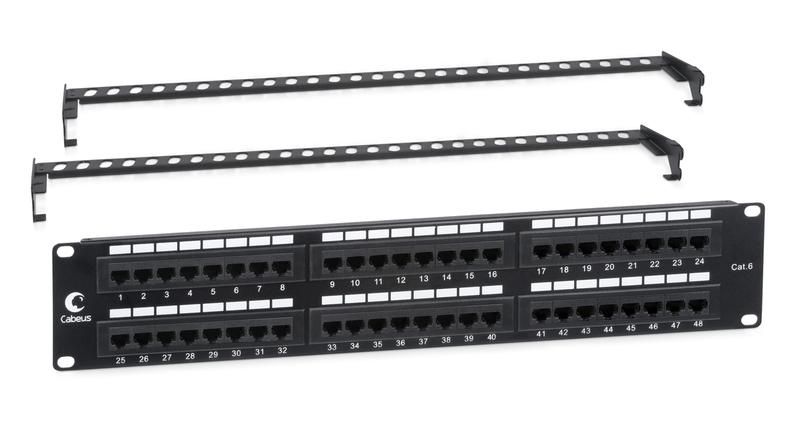

Патч-панель PL-48-Cat.6-Dual IDC 19 (2U), 48 портов RJ-45, категория 6, Dual IDC, с задним кабельным организатором - 7447c Cabeus

Патч-панель Cabeus pl-48-cat.6-dual - это 19-дюймовая коммутационная панель на 2U с 48 портами RJ-45 категории 6, предназначенная для организации и распределения сетевых соединений в телекоммуникационных стойках. Устройство обеспечивает надёжное терминирование кабелей с помощью технологии Dual IDC и оснащено задним кабельным организатором для упорядоченного монтажа.

Назначение и область применения

Патч-панель Cabeus pl-48-cat.6-dual используется для терминирования горизонтальных кабелей в системах структурированной кабельной системы (СКС). Применяется в офисах, центрах обработки данных, учебных заведениях и промышленных объектах, где требуется высокая плотность подключений и удобный доступ к портам. Подходит для создания связей между оборудованием (коммутаторами, серверами, телефонными системами) через patch-cord’ы.

Технические характеристики

• Форм-фактор: 19 дюймов, 2U
• Количество портов: 48
• Тип разъёмов: RJ-45, неэкранированные (UTP)
• Категория передачи: Cat.6 (до 250 МГц)
• Технология терминирования: Dual IDC (T568A / T568B)
• Угол установки ножей: 90°
• Совместимые инструменты: ножи тип 110 и Krone
• Маркировка: номера портов на лицевой стороне + поля для ручной этикетки
• Кабельный организатор: два съёмных задних органайзера

Совместимость и монтаж

Патч-панель Cabeus pl-48-cat.6-dual устанавливается в стандартную 19-дюймовую стойку с использованием крепёжных уголков, входящих в комплект. Кабели заходят сзади и терминируются на контактах Dual IDC. Цветовая маркировка позволяет легко соблюдать стандарты T568A и T568B. Для запрессовки жил используются инструменты тип 110 или Krone - совместимость проверена производителем. После терминирования кабели фиксируются в двух съёмных организаторах, что снижает нагрузку на разъёмы и предотвращает перегибы.

Преимущества

• Высокая плотность: 48 портов на 2U позволяют экономить место в стойке
• Удобная маркировка: каждый порт имеет номер и поле для этикетки - ускоряет обслуживание
• Dual IDC: возможность выбора стандарта T568A/B без переоборудования
• Задние организаторы: обеспечивают чистый и безопасный маршрут кабеля, исключают перегрузку на разъёмы
• Стандарт Cat.6: гарантирует стабильную работу до 10 Гбит/с на длинах до 100 метров

Ограничения применения

• Не подходит для экранированных кабелей (STP, FTP) - панель неэкранирована
• Работает только с медными кабелями UTP Cat.5e/Cat.6 - несовместима с оптоволокном
• Требует точного соблюдения схемы обжима (T568A/B); смешивание стандартов внутри одной панели может вызвать помехи
• Не рассчитана на внешнюю установку - отсутствует защита от пыли и влаги (не IP-rated)

Примеры использования

• Центральный коммутационный щит в офисе: подключение рабочих мест к core-коммутатору
• Серверная комната: организация связи между серверами и верхним уровнем коммутации
• Образовательный корпус: распределение интернет-соединений по аудиториям и кабинетам
• Производственные линии: подключение контроллеров, датчиков и HMI-устройств к сети

Практические советы

• Перед монтажом определитесь с выбранным стандартом (T568A или T568B) и используйте его последовательно во всей системе
• Используйте только качественные кабели Cat.6 - более низкая категория снизит эффективность панели
• Не затягивайте кабели слишком сильно в организаторах - это может повредить изоляцию
• Проверьте соответствие посадочного размера: панель соответствует стандартному 19” монтажу, но убедитесь, что в вашей стойке есть достаточная глубина для заднего прохода кабелей
• После монтажа протестируйте каждое соединение с помощью кабельного тестера - особенно важно при использовании Dual IDC
