Патч-панель PLHD-48-Cat.5e-Dual IDC-1U высокой плотности 19, 1U, 48 портов RJ-45, категория 5e, Dual IDC - 7487c Cabeus

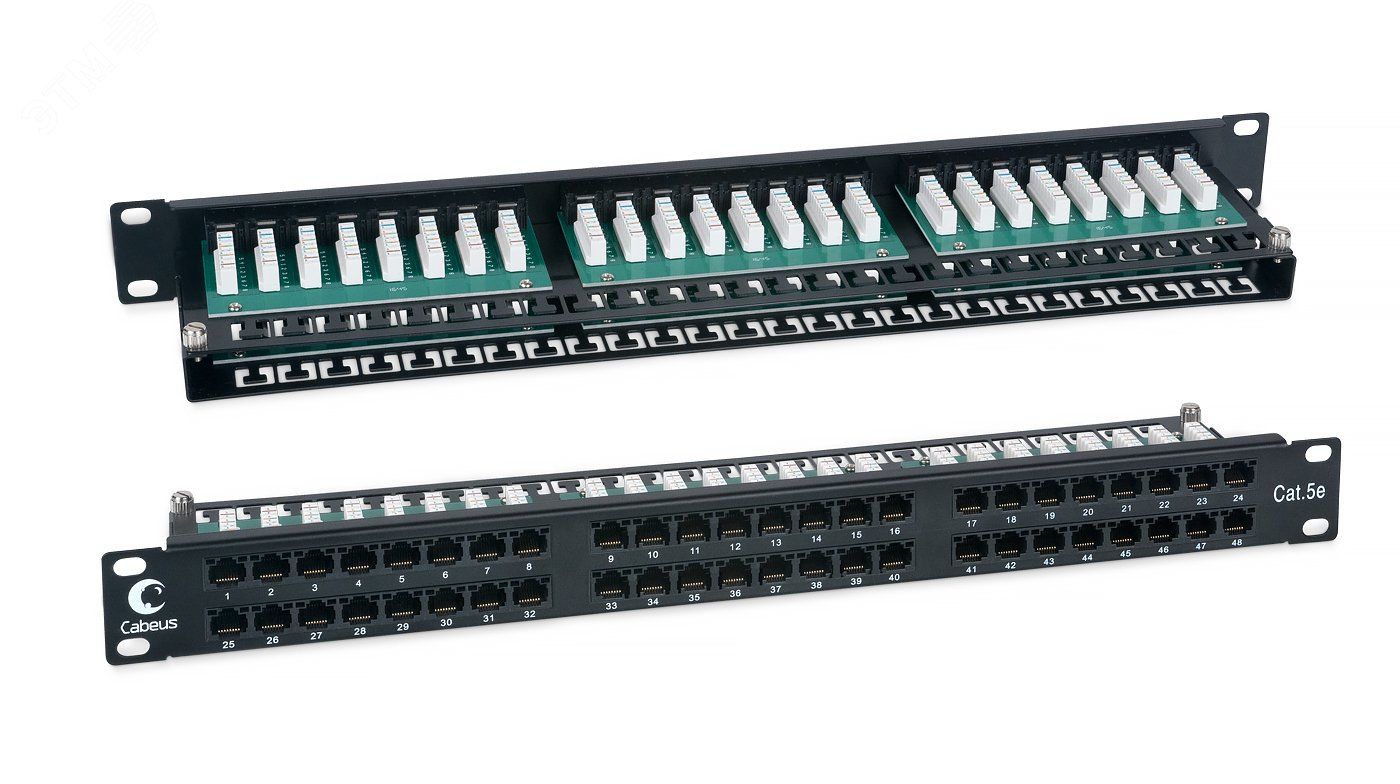

Патч-панель Cabeus plhd-48-cat.5e-dual - это компактный коммутационный модуль на 48 портов RJ-45, предназначенный для организации и управления сетевыми соединениями в телекоммуникационных стойках. Устройство соответствует стандарту Category 5e, поддерживает двухстороннюю заделку по стандартам T568A/B и оснащено встроенными кабель-менеджерами для упорядоченного монтажа.

Назначение и область применения

Патч-панель Cabeus plhd-48-cat.5e-dual используется для терминирования горизонтальных кабелей в системах структурированной кабельной системы (СКС). Она позволяет удобно переключать соединения между оборудованием через patch-шнуры - например, между коммутаторами, серверами, IP-камерами или телефонными станциями. Подходит для установки в стандартные 19-дюймовые телекоммуникационные стойки и шкафы в офисах, центрах обработки данных, учебных заведениях и производственных помещениях.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U высота
• Количество портов: 48
• Тип разъёмов: RJ-45, неэкранированные (UTP)
• Категория: Cat. 5e (до 100 МГц, до 1 Гбит/с)
• Задняя часть: Dual IDC - два набора контактных площадок для стандарта T568A и T568B
• Угол расположения ножей: 45° - повышает качество связи и снижает потери сигнала
• Инструмент для заделки: совместим с ножами тип 110 и Krone
• Кабель-менеджеры: встроенные задние организаторы для фиксации и маршрутизации кабелей
• Маркировка: номера портов на лицевой стороне, цветовая кодировка на тыльной стороне

Совместимость и монтаж

Патч-панель Cabeus plhd-48-cat.5e-dual устанавливается в любую 19-дюймовую стойку с глубиной, достаточной для размещения устройства и кабелей. Кабели заходят сзади, фиксируются в встроенных каналах, затем зажимаются в IDC-контактах. Для подключения используются стандартные Ethernet-шнуры с разъёмами RJ-45. На лицевой стороне каждый порт пронумерован - это упрощает поиск и обслуживание. При монтаже важно соблюдать радиус изгиба кабеля (не менее 4× диаметра кабеля) и не перегружать каналы кабель-менеджера.

Преимущества

• Два стандарта заделки (T568A и T568B) позволяют использовать одну панель для разных проектов без замены оборудования
• Угол ножей 45° обеспечивает более надёжный контакт и лучшие передаточные характеристики по сравнению с вертикальным монтажом
• Встроенные кабель-менеджеры исключают запутывание и снижают механическую нагрузку на разъёмы
• Чёткая нумерация портов ускоряет диагностику и обслуживание сети
• Высокая плотность: 48 портов в одном слоте 1U экономят место в стойке

Ограничения применения

• Не подходит для экранированных кабелей (FTP, STP) - панель неэкранирована и не обеспечивает ЭМС
• Работает только с медными кабелями Cat. 5e и ниже; для Cat. 6/6a требуется другая панель
• Не предназначен для наружного или агрессивного окружения - отсутствует защита от пыли и влаги (IP-норма не указана)
• Не рекомендуется для частых переподключений без использования patch-шнуров - прямая заделка кабеля в IDC не рассчитана на многократную демонтаж

Примеры использования

• Центральный коммутационный щит в офисном здании - подключение рабочих мест к core-коммутатору
• Стойка с серверами - распределение LAN-соединений между хостами и NAS
• Образовательные классы - организация точек доступа для студентов и преподавателей
• Производственные линии - связь PLC, HMI и датчиков с контроллером

Практические советы

• Перед заделкой проверьте соответствие цветовой схемы (T568A или T568B) всей вашей сети - выберите один стандарт и используйте его последовательно
• Используйте инструмент с регулируемым усилием - слишком сильное давление может повредить контакты
• Не забудьте закрепить кабели в встроенных организаторах - это предотвращает выдергивание жил при перемещении шнуров
• Для быстрого тестирования используйте кабельный тестер после монтажа каждого участка
• При замене панели сохраняйте нумерацию портов - это минимизирует время простоя сети
