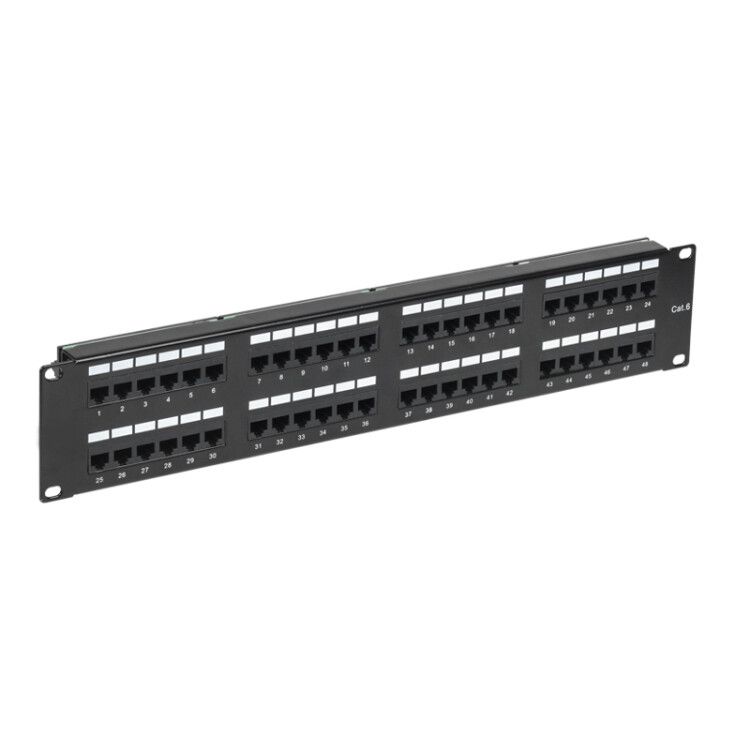

Панель коммутационная с кабельными органайзерами 19", 2U, 48 портов, UTP, RJ-45, CAT 6 REXANT PRO | 02-0232 MEET

Панель коммутационная с кабельными органайзерами 19 дюймов 2U 48 портов UTP RJ-45 Cat.6 от REXANT — это компактное решение для организации и распределения сетевых соединений в серверных стойках. Артикул 02-0232 обеспечивает надёжную фиксацию 48 кабелей Cat.6, сохраняя целостность сигнала и удобство обслуживания.

Назначение и область применения

Панель используется для создания и управления структурированной кабельной системой (СКС) в офисах, дата-центрах, телекоммуникационных шкафах и на производстве. Подходит для подключения компьютеров, телефонов, IP-камер, точек доступа Wi-Fi и другого оборудования, требующего Ethernet-соединения. Кабельные органайзеры позволяют аккуратно направить и зафиксировать входящие кабели, снижая риск перегибов и запутывания.

Технические характеристики

• Количество портов: 48 × RJ-45 (UTP Cat.6)
• Форм-фактор: 2U (высота 88,9 мм), монтаж в стойку 19 дюймов
• Тип кабеля: UTP, одножильные провода 22–26 AWG
• Износостойкость: не менее 750 циклов подключения/отключения
• Усилие удержания разъёма: 50 Н (мин. 1 минута)
• Материал корпуса: сталь 1,6 мм + ударопрочный ABS-пластик (UL-94V-0)
• Материал модулей: поликарбонат (PC, UL-94V-0)
• Контакты разъёмов: фосфористая бронза с золотым напылением 1,27 мкм поверх никеля 2,54 мкм
• IDC-контакты: фосфористая бронза с оловянным покрытием 2,54 мкм
• Печатная плата: двухслойный FR-4 стеклотекстолит 1,6 мм
• Органайзеры: стальные рейки 1,6 мм для фиксации кабелей

Совместимость и монтаж

Панель совместима со всеми стандартными стойками 19 дюймов. Монтаж осуществляется с помощью крепёжных уголков, встроенных в корпус. Для установки требуется свободное место 2U (88,9 мм) в стойке. Кабели подключаются сзади через IDC-клеммы — используются специальные обжимные инструменты для обжима жил в контактные площадки. Лицевая сторона имеет маркировку портов для быстрой идентификации. Кабельные органайзеры крепятся к задней части панели и фиксируют кабели перед их вводом в разъёмы, предотвращая нагрузку на контакты.

Безопасность и стандарты

Панель соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории Cat.6. Все пластиковые элементы имеют класс горючести UL-94V-0 — самозатухающие материалы, безопасные при повышенных температурах. Металлический корпус обеспечивает экранирование от внешних помех. Применяемые материалы не выделяют токсичных веществ при нагреве.

Преимущества

• Высокая плотность: 48 портов в 2U — оптимальное использование места в стойке
• Надёжные контакты: золотое напыление гарантирует долгий срок службы и стабильный сигнал
• Органайзеры исключают хаотичное скручивание кабелей, упрощают диагностику и замену
• Стальной корпус и прочные материалы обеспечивают механическую устойчивость даже при частых операциях
• Совместимость с типовыми инструментами для обжима и тестирования Cat.6

Ограничения применения

• Не предназначен для использования вне помещений — отсутствует защита от влаги и пыли (IP-класс не указан)
• Не подходит для подключения многожильных кабелей — только одножильные провода 22–26 AWG
• Не является активным устройством; не усиливает сигнал, не управляет трафиком
• Не рекомендуется использовать в средах с постоянными вибрациями без дополнительной фиксации

Примеры использования

• Оборудование серверной комнаты: подключение 48 рабочих мест к коммутатору
• IP-системы видеонаблюдения: организация кабельных трасс от камер к NVR
• Офисные сети: распределение интернета и VoIP-телефонии между отделами
• Производственные линии: подключение контроллеров, датчиков и HMI-терминалов

Практические советы

• Перед монтажом проверьте длину кабелей — они должны доходить до панели без натяжения
• Используйте обжимной инструмент с регулировкой усилия для качественного контакта с IDC-клеммами
• Заполните органайзеры равномерно — перегрузка одного участка может деформировать корпус
• При прокладке кабелей соблюдайте радиус изгиба не менее 4× диаметра кабеля (для Cat.6 ≈ 20–25 мм)
• Проверяйте каждый порт после сборки тестером — особенно важно при использовании длинных линий (>80 м)
• Артикул 02-0232 от REXANT хорошо сочетается с другими продуктами серии REXANT PRO — используйте одинаковый стиль кабельного менеджмента для унификации системы
