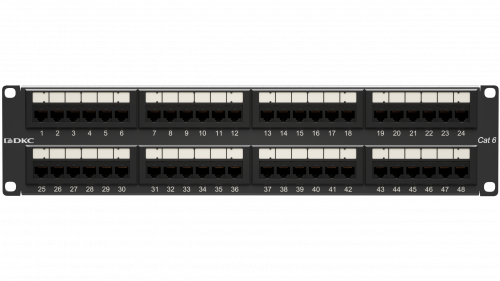

Патч-панель 19",2U,CAT6, 48 портов RJ45, неэкранированная | RN6PPU242 DKC ДКС

Патч-панель DKC IT RN6PPU242 — это стационарное устройство для организации сетевой инфраструктуры в 19-дюймовых стойках. Назначена для коммутации и распределения сигналов Ethernet Cat6 между оборудованием, обеспечивает надежное соединение до 48 портов с использованием технологии 110-кросcирования. Подходит для центров обработки данных, офисных сетей и объектов с предварительно запроектированной топологией.

Назначение и область применения

Патч-панель DKC IT RN6PPU242 используется для физического соединения и управления кабелями сети Ethernet категории 6. Применяется там, где требуется четкая организация кабельной трассы: в серверных помещениях, телекоммуникационных шкафах, на этажных распределительных пунктах. Особенно эффективна на этапе первичной прокладки кабелей, когда все точки подключения известны заранее — например, при строительстве новых зданий или реконструкции инфраструктуры.

Технические характеристики

• Количество портов: 48 (RJ45, 8P8C)
• Категория передачи: Cat6 — поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Способ подключения: IDC (110-style) — для обжима кабелей без пайки
• Форм-фактор: 2U (высота 88,9 мм), совместим с любой 19-дюймовой стойкой
• Защита: IP20 — против попадания предметов более 12,5 мм, не защищает от воды
• Цвет корпуса: черный
• Подключаемые кабели: UTP Cat6 с медными жилами 23–24 AWG
• Исполнение: стационарное, не предназначена для мобильного или наружного использования

Совместимость и монтаж

Патч-панель DKC IT RN6PPU242 монтируется в 19-дюймовые стойки с помощью стандартных креплений. Установка выполняется до прокладки кабелей — после чего кабельные жгуты заводятся сзади и обжимаются на IDC-зажимах. Для работы требуются специальные инструменты: обжимной клещ для 110-контактов и тестер связи. Каждый из 48 портов имеет цветную маркировку для быстрой идентификации. Комплектация включает только саму панель — кабели, метки и инструменты приобретаются отдельно.

Безопасность и стандарты

Патч-панель соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории Cat6. Материалы корпуса и контактов рассчитаны на работу при температуре от 0°C до +40°C. Отсутствие экранирования делает её безопасной в условиях с минимальным уровнем ЭМИ, однако не подходит для сред с высокими помехами.

Преимущества

• Удобная компактная форма 2U позволяет экономить место в шкафу
• IDC-технология 110 обеспечивает быстрый и надежный контакт без пайки
• Четкая маркировка портов снижает риск ошибок при подключении
• Неэкранированная конструкция снижает стоимость и вес по сравнению с STP-аналогами
• Совместима с большинством современных коммутаторов и маршрутизаторов

Ограничения применения

• Не подходит для наружной установки — степень защиты IP20 исключает воздействие влаги и пыли
• Не применяется в системах с высоким уровнем электромагнитных помех — отсутствует экран
• Работает только с UTP-кабелями Cat6; несовместима с FTP, SFTP или коаксиальными кабелями
• Требует точного соблюдения диапазона сечения жил: 23–24 AWG — меньшие или большие провода не будут плотно фиксироваться
• Не предназначен для частых переподключений — IDC-контакты не рассчитаны на многократное использование

Примеры использования

• Центральный коммутационный шкаф в офисном здании — подключение рабочих мест к core-коммутатору
• Телекоммуникационный щит на этаже — распределение сигнала от магистрального кабеля к 48 точкам доступа
• Объекты с предварительной планировкой: школы, больницы, логистические центры — где кабели прокладываются до окончательной отделки
• Системы VoIP и видеонаблюдения — при условии, что нагрузка не превышает возможности Cat6

Практические советы

• Перед монтажом проверьте, что кабели имеют правильную длину — избыток усложняет укладку, недостаток — затрудняет подключение
• Используйте кабельные органайзеры для фиксации жгутов — так снижается механическое напряжение на контактах
• Маркируйте каждый кабель с двух сторон — это сэкономит время при диагностике и обслуживании
• Не используйте панель в качестве временного решения — она проектирована для долгосрочной эксплуатации
• Проверяйте целостность каждого соединения тестером после завершения монтажа — особенно важно при массовом подключении
• Убедитесь, что посадочный размер стойки точно соответствует 19 дюймам — даже небольшое отклонение может препятствовать установке
