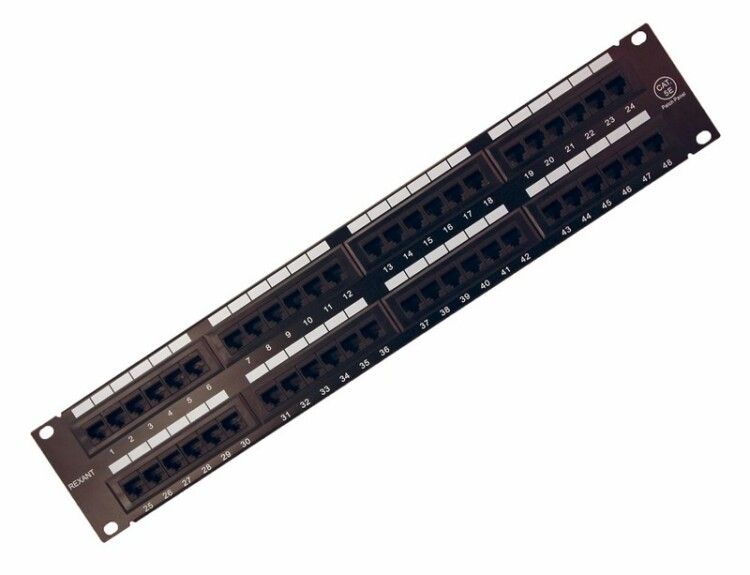

Патч-панель 19. 2U. 48 портов RJ-45. категория 5e. UTP неэкранированная. черная, REXANT - 04-0022 MEET

Патч-панель REXANT etm04-0022 - это компактный коммутационный модуль с 48 портами RJ-45, предназначенный для организации и управления сетевой проводкой в 19-дюймовых стойках. Модель соответствует категории 5e, используется в локальных сетях с UTP-кабелями, обеспечивает надёжное соединение между оборудованием и коммутаторами.

Назначение и область применения

Патч-панель REXANT etm04-0022 служит для централизованного подключения и маршрутизации сетевых кабелей в информационных шкафах. Она позволяет легко переключать соединения между серверами, коммутаторами, телефонами и другим сетевым оборудованием без необходимости прямого подключения к активным устройствам. Применяется в офисах, дата-центрах, учебных заведениях и на производствах, где требуется чёткая и масштабируемая кабельная инфраструктура.

Технические характеристики

• Категория: Cat 5e - поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 метров
• Количество портов: 48 (RJ-45, UTP)
• Форм-фактор: 2U (высота 3,5 см), совместима со стандартными 19-дюймовыми стойками
• Тип контактов: IDC (Insulation Displacement Connection) - для фиксированного монтажа кабелей без зачистки жил
• Цвет: чёрный
• Материал корпуса: пластик, устойчивый к механическим нагрузкам

Совместимость и монтаж

Патч-панель REXANT etm04-0022 устанавливается в любую 19-дюймовую стойку с помощью стандартных крепёжных уголков, входящих в комплект. Кабели категории 5e (UTP) заводятся сзади и обжимаются в IDC-контакты с помощью обжимного инструмента. Лицевая сторона имеет маркировку портов для удобства идентификации. Подключаемые patch-cord’ы должны иметь разъём RJ-45 и соответствовать категории 5e для сохранения пропускной способности сети.

Преимущества

• Уплотнённая компоновка: 48 портов в 2U позволяют экономить место в стойке
• IDC-контакты обеспечивают быстрый и надёжный монтаж без пайки
• Чёткая маркировка портов снижает риск ошибок при обслуживании
• Неэкранированная конструкция (UTP) оптимальна для большинства офисных и промышленных сред
• Стандартный форм-фактор гарантирует совместимость с любыми 19-дюймовыми системами хранения

Ограничения применения

• Не подходит для сред с высоким уровнем ЭМИ - отсутствие экранирования делает её менее устойчивой к помехам
• Работает только с UTP-кабелями категории 5e и ниже; применение более высоких категорий (Cat 6/6a) не даст прироста скорости
• Не предназначена для наружной установки или помещений с повышенной влажностью - нет защиты IP
• Не рекомендуется использовать в условиях частых перемещений кабелей - постоянные подключения/отключения могут износить контакты

Примеры использования

• Центральный узел связи в офисе: все рабочие места подключены через патч-панель к core-коммутатору
• Производственный участок: датчики и контроллеры подключены к Ethernet-сети через патч-панель в шкафу автоматизации
• Образовательный центр: кабели от компьютерных классов и кабинетов проходят через одну патч-панель для централизованного контроля

Практические советы

• Перед монтажом проверьте длину кабелей - они должны быть не длиннее 100 м от точки подключения до коммутатора
• Используйте обжимной инструмент с регулировкой давления для качественного обжима в IDC-контактах
• Записывайте номера портов и их назначение - это сэкономит время при диагностике и модернизации сети
• Не перегружайте панель: если планируете больше 48 точек, используйте две панели вместо одной с удлинителями
• При закупке запасных patch-cords выбирайте те же цвета, что и на панели - так легче найти нужное соединение
