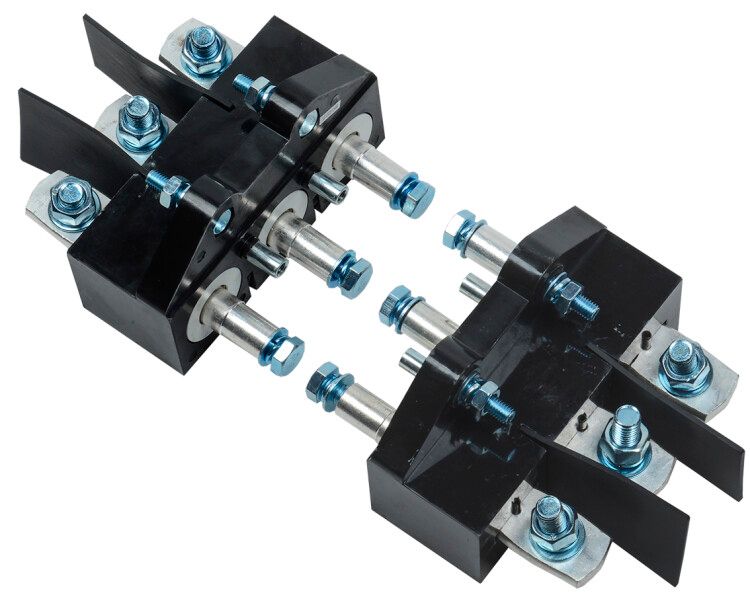

Панель втычная ПМм1-400е/630е c задним резьбовым присоединением для ВА88-39 MASTER с электронным расцепителем - SVA41D-PM1-R-02 IEK

Панель втычная ПМм1-400е/630е с задним резьбовым присоединением ВА88-39 с электронным расцепителем от IEK позволяет легко менять автоматические выключатели серии ВА88 MASTER без отключения всей линии. Устройство применяется в главных распределительных щитах, ВРУ и щитах управления, обеспечивая безопасную изоляцию цепи при обслуживании.

Назначение и область применения

Панель втычная ПМм1-400е/630е предназначена для установки автоматических выключателей серии ВА88 MASTER в режиме втычного исполнения. Она преобразует стационарно закрепленные выключатели в модульные, что позволяет быстро заменить устройство при аварии или плановом обслуживании. Применяется в системах с высокой требовательностью к бесперебойности питания - например, на производствах, в ЖКХ, объектах энергетики и транспорта.

Технические характеристики

• Номинальный ток: 630 А - подходит для защиты мощных линий и крупных потребителей
• Количество полюсов: 3 - защищает трёхфазные сети
• Род тока: переменный - работает в сетях 50 Гц
• Температура эксплуатации: от -25 до +60 C - допускает использование в неотапливаемых помещениях и на улице при условии защиты корпуса
• Преобразование: да - переводит стационарный выключатель ВА88-39 в втычной тип
• Срок службы: 15 лет - рассчитана на длительную работу без частой замены
• Тип присоединения: болтовое - надёжная фиксация проводов через зажимы
• Способ монтажа: втычной - выключатель вставляется в панель, как в розетку

Совместимость и монтаж

Панель втычная ПМм1-400е/630е совместима исключительно с автоматическими выключателями серии ВА88 MASTER с электронным расцепителем. Для работы требуется выключатель ВА88-39 того же номинала (630 А). Монтаж выполняется в щите: панель крепится на DIN-рейку или жестко, затем в неё вставляется выключатель. Соединение с силовыми кабелями - через задние болтовые зажимы. Кабели подключаются снаружи, без доступа внутрь щита после установки выключателя.

Безопасность и стандарты

Панель соответствует требованиям к безопасности электроустановок и выполнена в соответствии с нормами ГОСТ Р 50030.2. Выключатель встык с панелью создаёт видимый разрыв - это обязательное требование для проведения профилактики по правилам охраны труда. Электронный расцепитель обеспечивает точную защиту от перегрузок и коротких замыканий.

Преимущества

• Быстрая замена выключателя - не нужно отключать питание всей системы, достаточно вынуть и вставить новый ВА88-39
• Заднее подключение - снижает риск случайного контакта с токоведущими частями при работе
• Высокая механическая прочность - панель выдерживает многократные вставления/извлечения
• Сохраняет класс защиты IP20 - предотвращает случайный контакт с токоведущими элементами

Ограничения применения

• Не подходит для постоянного подключения кабелей - используется только с втычными выключателями ВА88-39
• Не предназначен для работы вне помещений без дополнительной защиты корпуса
• Не совместим с другими сериями выключателей - даже аналогичными по току
• Требует наличия свободного места в щите для вставки/извлечения выключателя

Примеры использования

• Главный распределительный щит промышленного цеха - замена выключателя без остановки всего участка
• Щит управления насосной станцией - быстрый ремонт при отказе автомата
• ВРУ жилого комплекса - возможность замены защитного аппарата ночью без отключения этажа
• Объекты с двойным резервированием - панель позволяет тестировать резервные линии без отключения основной

Практические советы

• Перед монтажом проверьте соответствие номинала выключателя ВА88-39 и панели - оба должны быть 630 А
• При подключении кабелей соблюдайте момент затяжки болтов - указывается в руководстве ВА88-39
• Не используйте панель с обычными выключателями - только с версией “с электронным расцепителем”
• При эксплуатации в условиях запылённости рекомендовано использовать герметичные крышки щита
• Проверяйте состояние контактов панели каждые 2–3 года - особенно при частых операциях вставки/извлечения
