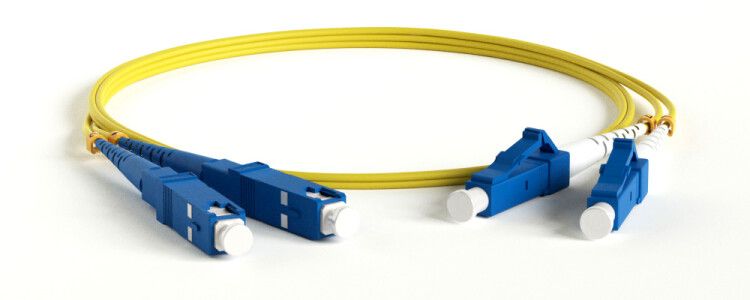

Патч-корд FC-D2-9-LC/UR-SC/UR-H-5M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), LC/UPC-SC/UPC, 2.0 мм, duplex, LSZH, 5 м | 28390 Hyperline

Патч-корд волоконно-оптический SM 9/125 (OS2) LC/UPC-SC/UPC duplex LSZH 5 м от бренда Hyperline - это готовое соединительное решение для передачи данных на большие расстояния с минимальными потерями. Подходит для установки в центральных офисах, серверных и телекоммуникационных узлах.

Назначение и область применения

Патч-корд волоконно-оптический SM 9/125 (OS2) LC/UPC-SC/UPC duplex LSZH 5 м используется для подключения оборудования в оптических сетях: коммутаторов, маршрутизаторов, модулей передачи данных, активного телекоммуникационного оборудования. Применяется там, где требуется высокая скорость передачи, помехоустойчивость и дальность связи - например, в корпоративных сетях, ЦОД, системах видеонаблюдения с долгими трассами, FTTH-инфраструктуре.

Технические характеристики

• Тип волокна: одномодовое (SM), стандарт 9/125 мкм - обеспечивает передачу сигнала на расстояние до 10–40 км без усиления.
• Категория: OS2 - предназначено для работы в длинных линиях, вне зависимости от температурных колебаний и внешних условий.
• Разъёмы: LC/UPC на одном конце, SC/UPC на другом - совместимы с большинством современных портов в оборудовании Cisco, Huawei, Juniper, ZTE и других.
• Количество волокон: 2 (duplex) - два отдельных канала для передачи и приёма данных одновременно.
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для закрытых помещений и систем пожарной безопасности.
• Длина: 5 метров - оптимальная длина для внутренней маршрутизации в стойках, на панелях, между смежным оборудованием.
• Цвет: жёлтый - стандартизированный цвет для одномодового волокна, отличает его от многомодового (оранжевый).

Совместимость и монтаж

Патч-корд волоконно-оптический SM 9/125 (OS2) LC/UPC-SC/UPC duplex LSZH 5 м совместим с любым оборудованием, имеющим порты LC или SC. Установка требует аккуратности: не перегибайте кабель радиусом менее 30 мм, не затягивайте фиксирующие элементы слишком сильно - это повредит волокно внутри. Разъёмы LC и SC имеют механические защёлки - подключайте их до характерного щелчка. Для тестирования после монтажа используйте оптический осциллограф или OTDR - проверьте уровень возвратных потерь (RL), он должен быть выше 50 дБ.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2, TIA-568-C.3 и ISO/IEC 11801. Материал LSZH сертифицирован по нормам пожарной безопасности EN 60332-1-2 и IEC 60754-2 - не горит самостоятельно, не выделяет хлора и других ядовитых веществ при возгорании. Все патч-корды Hyperline проходят 100%-ное тестирование: каждый экземпляр проверяют под микроскопом на качество полировки торцевых поверхностей и замеряют вносимые и возвратные потери.

Преимущества

• Высокая точность полировки UPC-разъёмов - снижает отражения и увеличивает надёжность связи.
• Устойчивость к внешним воздействиям благодаря прочной LSZH-оболочке - подходит для длительной эксплуатации в условиях повышенной влажности и перепадов температур.
• Готовое решение без необходимости самостоятельной сборки - экономит время при монтаже и исключает риск ошибок при терминации.
• Стандартный желтый цвет - легко идентифицировать тип волокна в сложных кабельных трассах.

Ограничения применения

• Не предназначен для прокладки в земле или на открытом воздухе - отсутствует броня и UV-защита.
• Не работает с многомодовым оборудованием (OM3/OM4) - из-за различия в диаметре световода возможны значительные потери сигнала.
• Не рекомендуется использовать в качестве постоянной магистрали - для этого применяются запечатанные кабели, а не патч-корды.
• Длина 5 м - недостаточна для подключения удалённых объектов; для более длинных трасс нужны специализированные кабельные линии.

Примеры использования

• Подключение SFP+ модуля на коммутаторе Cisco к порту SC на оптическом преобразователе.
• Соединение двух стойковых устройств в одной rack-системе через patch panel.
• Передача сигнала от OLT до ONT в сети GPON при использовании LC-портов на клиентском оборудовании.
• Запитка камеры IP с оптическим выходом через SC-порт к медиаконвертеру в серверной комнате.

Практические советы

• При монтаже всегда защищайте разъёмы защитными колпачками - даже кратковременный контакт с пылью снижает качество связи.
• Не допускайте перегиба кабеля под острым углом - это вызывает микро-трещины в волокне и рост потерь.
• Проверяйте целостность патч-корда Hyperline перед первым подключением: если разъёмы грязные или повреждены - не используйте, даже если внешне всё кажется в порядке.
• Для частого подключения/отключения выбирайте именно этот вариант - LC/SC сочетание часто встречается в промышленных решениях, и такой патч-корд волоконно-оптический SM 9/125 (OS2) LC/UPC-SC/UPC duplex LSZH 5 м станет универсальным решением.
