Патч-корд FC-D2-9-SC/UR-ST/UR-H-10M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), ST/UPC-SC/UPC, 2.0 мм, duplex, LSZH, 10 м | 238496 Hyperline

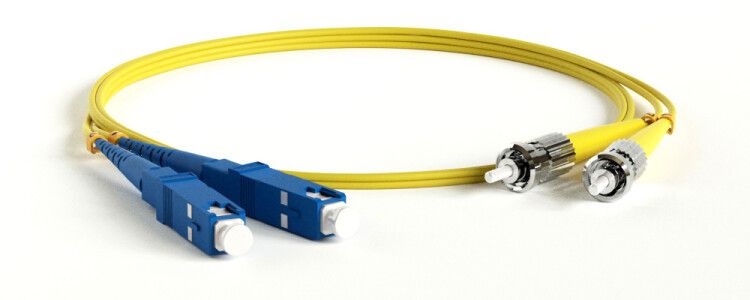

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) ST/UPC-SC/UPC duplex 2.0 мм LSZH 10 м от бренда Hyperline - это готовое соединительное решение для передачи данных на большие расстояния с минимальными потерями. Подходит для установки в центральных офисах, серверных и телекоммуникационных узлах.

Назначение и область применения

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) ST/UPC-SC/UPC duplex 2.0 мм LSZH 10 м используется для подключения оборудования в оптических сетях: коммутаторов, маршрутизаторов, медиаконвертеров, серверов и других устройств с оптическими портами. Применяется в корпоративных, операторских и промышленных сетях, где требуется надежная связь на расстоянии до нескольких километров. Кабель подходит для внутренней прокладки в помещениях благодаря защите LSZH.

Технические характеристики

• Тип волокна: одномодовое (SM), стандарт OS2 - предназначено для работы на длинах волн 1310 и 1550 нм, обеспечивает передачу на расстояние до 20 км и более.
• Количество волокон: два (duplex) - для одновременной передачи и приема сигнала.
• Разъемы: один конец - ST/UPC, второй - SC/UPC. UPC - улучшенная полировка торца, снижает отражения и повышает качество связи.
• Длина: 10 метров - оптимальна для внутрипомещенческих соединений между стойками и оборудованием.
• Оболочка: LSZH (Low Smoke Zero Halogen) - при возгорании не выделяет токсичных газов и мало дыма, безопасна для закрытых помещений.
• Цвет оболочки: желтый - стандартизированная цветовая маркировка одномодового волокна.

Совместимость и монтаж

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) ST/UPC-SC/UPC duplex 2.0 мм LSZH 10 м совместим с любым оборудованием, имеющим соответствующие порты: ST (розетка с винтом) и SC (прямоточная фиксация). Установка требует осторожного обращения: не перегибайте кабель радиусом менее 30 мм, не затягивайте разъемы слишком сильно. Разъемы ST и SC имеют механическую фиксацию - убедитесь, что они плотно зафиксированы, но не используйте силу. Для подключения к модулю с SC-портами - просто вставьте и щелкните; для ST - введите и поверните фиксирующий винт по часовой стрелке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности LSZH - не содержит галогенов, что делает его подходящим для установки в зонах с повышенной плотностью людей и оборудования: серверные комнаты, диспетчерские, учебные корпуса. Производитель Hyperline проводит 100%-ное тестирование каждого патч-корда: проверяется полировка торцевых поверхностей под микроскопом и измеряются вносимые и возвратные потери, что гарантирует соответствие стандартам IEC 61753-1 и TIA-568.

Преимущества

• Высокая точность полировки UPС - минимизация отражений и максимальная пропускная способность.
• Гибкая, но прочная оболочка LSZH - удобна при прокладке в ограниченных пространствах и безопасна при аварийных ситуациях.
• Стандартный цвет жёлтой оболочки - легко отличается от многомодовых кабелей (оранжевых), предотвращает ошибки при монтаже.
• Фирменный контроль качества Hyperline - каждый экземпляр протестирован, исключены бракованные соединения.

Ограничения применения

• Не предназначен для наружной прокладки - отсутствует защита от UV-излучения и механических нагрузок.
• Не работает с многомодовым волокном (OM1–OM5); использование с ним вызывает значительные потери сигнала.
• Не рассчитан на частые переподключения - частое включение/выключение разъемов ST может привести к износу механизма фиксации.
• Максимальный радиус изгиба - не менее 30 мм. Нарушение этого правила приведёт к увеличению потерь и выходу из строя.

Примеры использования

• Подключение сервера с SC-портом к коммутатору с ST-портом в центральной серверной.
• Связь между оптическим медиаконвертером и маршрутизатором в распределённой сети предприятия.
• Внутренняя трассировка в телекоммуникационном шкафу между активным оборудованием.

Практические советы

• Перед подключением всегда проверяйте тип разъёмов на обоих устройствах - ST и SC не взаимозаменяемы без переходника.
• Защищайте торцы разъёмов колпачками при хранении и транспортировке - грязь и царапины на поверхности снижают качество связи.
• Учитывайте посадочные размеры: диаметр кабеля 2,0 мм - он немного тоньше стандартных 3,0 мм, поэтому подходит для плотных кабельных каналах.
• При замене старого патч-корда - сохраняйте тот же тип волокна (OS2) и разъёмы, чтобы не нарушить баланс бюджета мощности сети.
