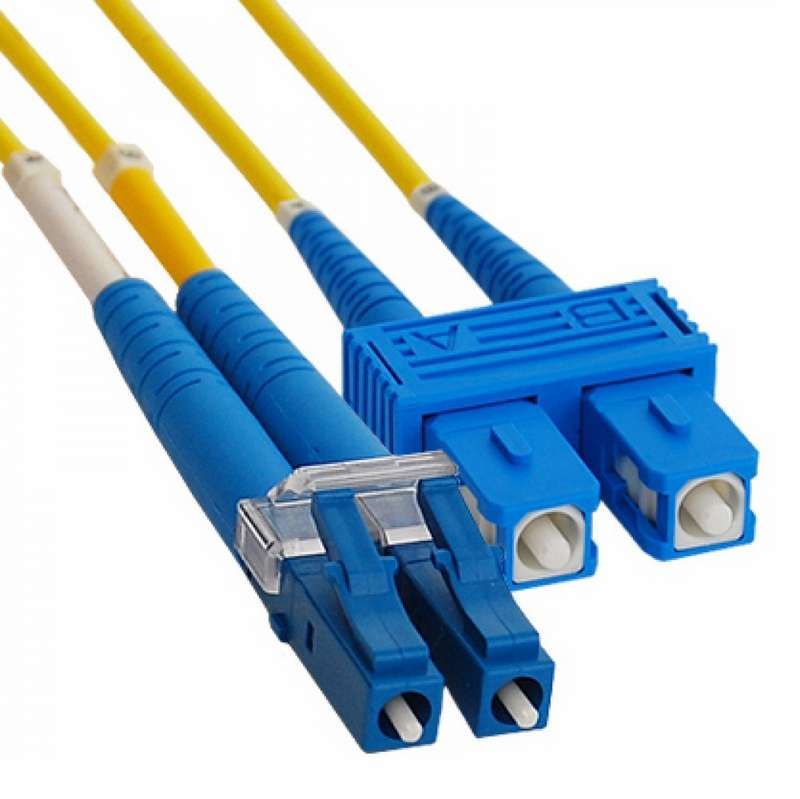

Патч-корд оптический переходной (SM), 9/125 (OS2), LC/UPC-SC/UPC, (Duplex), 1м | 50-2409 REXANT MEET

Оптический патч-корд Rexant 50-2409 - переходной кабель с одномодовым волокном OS2 и двумя разными типами коннекторов: LC/UPC на одном конце и SC/UPC на другом. Предназначен для надёжного соединения оборудования в оптоволоконных сетях с минимальными потерями сигнала, особенно там, где требуется совмещение портов разных стандартов.

Назначение и область применения

Патч-корд Rexant 50-2409 используется для временного или постоянного соединения активного оборудования в телекоммуникационных системах. Подходит для коммутации между устройствами с разными типами интерфейсов: например, между сервером с LC-портом и распределительным кроссом со SC-портами. Часто применяется в оптических кроссах, шкафах связи, центрах обработки данных и на участках сети, где необходимо преобразование типа разъёма без установки дополнительных адаптеров.

Технические характеристики

• Тип волокна: одномодовое (SM), 9/125 мкм, категория OS2 - обеспечивает передачу сигнала на большие расстояния до 10–80 км без репитеров.
• Количество волокон: 2 (дуплекс) - два независимых канала передачи данных в одном кабеле: один для отправки, другой для приёма.
• Коннекторы: LC/UPC слева, SC/UPC справа - высокоточные разъёмы с улучшенной полировкой UPC для снижения потерь отражённого света.
• Длина: 1 метр - оптимальна для внутренней коммутации в шкафах и на панелях.
• Оболочка: LSZH (Low Smoke Zero Halogen) - материал не выделяет токсичных газов и мало дымит при нагреве или возгорании.
• Стандарт: EN 50267-2-3 - соответствует требованиям безопасности для кабелей в помещениях с повышенными нормами пожарной защиты.

Совместимость и монтаж

Патч-корд Rexant 50-2409 совместим с любым оборудованием, оснащённым портами LC или SC. Убедитесь, что ваше устройство имеет именно эти типы разъёмов - другие (например, FC или ST) требуют других переходников. Кабель нельзя перегибать под углом менее 45° - это повредит стеклянные волокна внутри и вызовет значительную потерю сигнала. При прокладке избегайте резких изгибов, давления и пережимов. Коннекторы LC и SC имеют фиксирующие защёлки - подключайте аккуратно, чтобы не сломать пластиковую рамку.

Безопасность и стандарты

Оболочка выполнена из материала LSZH, соответствующего европейскому стандарту EN 50267-2-3. Это значит, что при воздействии огня кабель не выделяет галогенных газов (хлора, брома и др.), которые опасны для людей и оборудования. Также он практически не дымит - важное преимущество для помещений с ограниченной вентиляцией, таких как серверные комнаты, метро, лифты и медицинские учреждения.

Преимущества

• Устраняет необходимость в дополнительных адаптерах - сразу соединяет LC и SC порты.
• Высокая точность полировки UPC снижает уровень обратного отражения, что важно для чувствительных систем передачи данных.
• LSZH-оболочка делает кабель безопаснее для закрытых помещений по сравнению с PVC.
• Дуплексная конструкция позволяет передавать данные в обоих направлениях одновременно - стандарт для современной Ethernet-сетевой техники.

Ограничения применения

• Не предназначены для внешней прокладки - отсутствует защита от UV-излучения, влаги и механических нагрузок.
• Не работает с многомодовыми волокнами (50/125 или 62.5/125); использование с MM-оборудованием вызывает серьёзные потери сигнала.
• Разъём ST указан в описании производителя, но в характеристиках указан SC - возможна ошибка в исходных данных; проверьте фактический тип коннектора перед покупкой.
• Наружный диаметр не указан - при плотной укладке в трассах или кабель-каналах учитывайте, что дуплексный кабель толще simplex-версий.

Примеры использования

• Подключение сервера с LC-портом к оптическому кроссу с SC-разъёмами в центре обработки данных.
• Временная замена повреждённого кабеля в телекоммуникационном шкафу при обслуживании сети.
• Интеграция старого оборудования (со SC) с новым (с LC) без замены всей платформы.
• Лабораторные тесты и настройка оптических модулей в условиях, где нужна быстрая перекоммутация.

Практические советы

• Перед подключением всегда проверяйте цвет коннекторов - LC обычно белый или чёрный, SC - серый или чёрный. Неправильная ориентация затрудняет вставку.
• Защищайте коннекторы колпачками при неиспользовании - пыль и грязь на торцах волокон вызывают потери сигнала.
• Не используйте этот патч-корд для подключения к GPON-устройствам без предварительной проверки совместимости - некоторые OLT требуют APC-полировку, а здесь UPC.
• При прокладке в кабель-каналах с большим числом проводов - учитывайте жесткость дуплексного кабеля: он труднее гнётся, чем одиночный.
• Артикул 50-2409 - единственный вариант в линейке Rexant с таким сочетанием коннекторов; аналоги от других брендов могут иметь другую длину или полировку.
