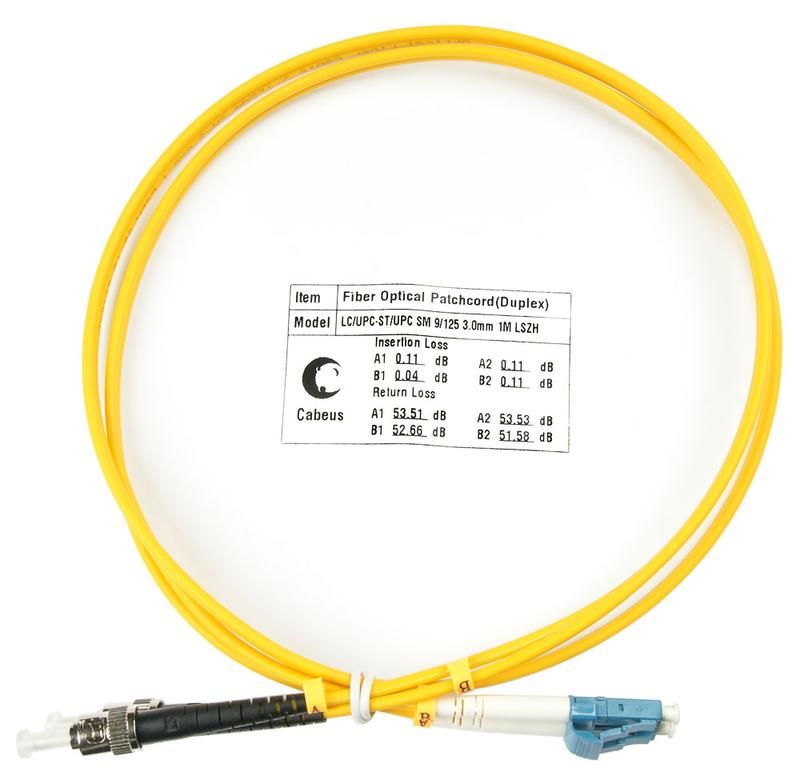

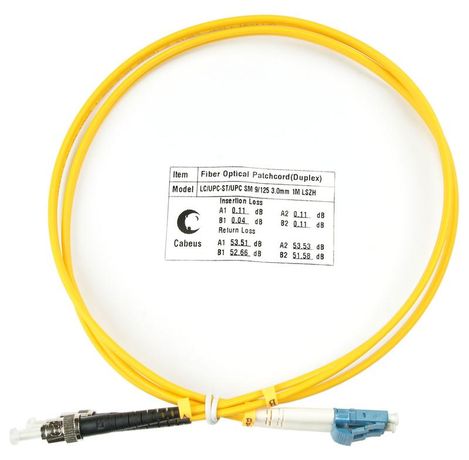

Шнур оптический FOP(d)-9-LC-ST-1m duplex LC-ST 9/125 sm 1м LSZH Cabeus 7524c

Шнур оптический duplex LC-ST 9/125 sm 1м LSZH от Cabeus - это двухволоконный патч-корд для передачи сигналов на расстоянии до нескольких километров в сетях связи. Коннекторы LC и ST позволяют легко подключать оборудование в центральных и распределительных пунктах, а оболочка LSZH снижает выделение токсичных веществ при нагреве. Артикулы 7524c и fop(d)-9-lc-st-1m соответствуют требованиям OS2.

Назначение и область применения

Шнур оптический duplex LC-ST 9/125 sm 1м LSZH используется для временного или постоянного соединения активного оптического оборудования: серверов, коммутаторов, трансиверов, медиаконвертеров. Применяется в распределительных шкафах, оптических кроссах, центрах обработки данных и телекоммуникационных узлах. Подходит для построения одноволоконных и многоволоконных сетей с использованием стандарта OS2.

Технические характеристики

• Тип волокна: OS2 - одномодовое, предназначено для работы на длинах волн 1310 и 1550 нм, дальность передачи до 20 км;
• Количество волокон: 2 (duplex) - два независимых канала для передачи и приема сигнала;
• Размер волокна: 9/125 мкм - стандартный размер для одномодового волокна;
• Тип коннекторов: LC слева, ST справа - LC - малогабаритный защелкивающийся разъем, ST - резьбовой с фиксацией;
• Длина: 1 метр - оптимальная для внутренних соединений в шкафах и на панелях;
• Оболочка: LSZH (Low Smoke Zero Halogen) - не содержит галогенов, при возгорании не выделяет едких газов;
• Цвет оболочки: желтый - стандартный цвет для одномодовых волокон;
• Буферное покрытие: 3 мм - усиленная защита волокон от механических повреждений.

Совместимость и монтаж

Шнур оптический duplex LC-ST 9/125 sm 1м LSZH совместим с любым оборудованием, имеющим порты LC или ST. Для монтажа требуется аккуратное обращение: не перегибайте кабель радиусом менее 10 см, не затягивайте хомуты слишком сильно. Разъемы LC и ST имеют различную систему фиксации - LC защелкивается, ST закручивается. Убедитесь, что коннекторы плотно вставлены и надежно зафиксированы. Маркировка полярности на корпусе позволяет правильно ориентировать кабель при подключении - важно соблюдать соответствие TX/RX.

Безопасность и стандарты

Оболочка LSZH соответствует нормам безопасности для помещений с высокой плотностью оборудования - офисов, ЦОД, метро, больниц. Отсутствие галогенов снижает риск коррозии контактов и опасности для людей при пожаре. Производитель Cabeus проводит тестирование каждого патч-корда на потери на передачу и отражение, что гарантирует соответствие требованиям ITU-T G.652.D и TIA-568.

Преимущества

• Устойчивость к помехам - оптика не реагирует на ЭМИ, идеальна рядом с силовым оборудованием;
• Высокая скорость передачи - поддерживает Gigabit Ethernet, 10G, 40G и выше;
• Защита от горения - LSZH-оболочка безопасна в замкнутых пространствах;
• Четкая маркировка полярности - исключает ошибки при подключении;
• Индивидуальная упаковка - сохраняет чистоту коннекторов до момента установки.

Ограничения применения

Не предназначен для прокладки вне зданий - отсутствует броня и UV-защита. Не рекомендуется использовать в средах с частыми механическими нагрузками (например, на движущихся участках конвейеров). Не допускается использование с многомодовым оборудованием (OM1–OM4) - несовместимость по диаметру ядра вызывает значительные потери сигнала. Не следует применять при температуре ниже -20C и выше +70C без предварительной проверки условий эксплуатации.

Примеры использования

• Подключение SFP+ модуля в коммутаторе Cisco к оптическому кроссу с разъемами ST;
• Соединение трансивера ONT в GPON-сети с распределительным щитом;
• Передача сигнала от сервера с LC-портом к маршрутизатору с ST-портами в центре обработки данных;
• Временная диагностика сети в телекоммуникационном шкафу.

Практические советы

• Перед подключением всегда проверяйте чистоту коннекторов - используйте специальный оптический микроскоп или очиститель;
• При прокладке не перегибайте кабель острыми углами - минимальный радиус изгиба 10 см;
• Запомните: LC - для современного оборудования, ST - чаще встречается в старых системах; этот патч-корд нужен именно там, где есть переход между этими типами;
• Артикулы 7524c и fop(d)-9-lc-st-1m - один и тот же продукт, отличаются лишь форматом номера;
• Храните в оригинальной упаковке до монтажа - защита от пыли продлевает срок службы коннекторов.
