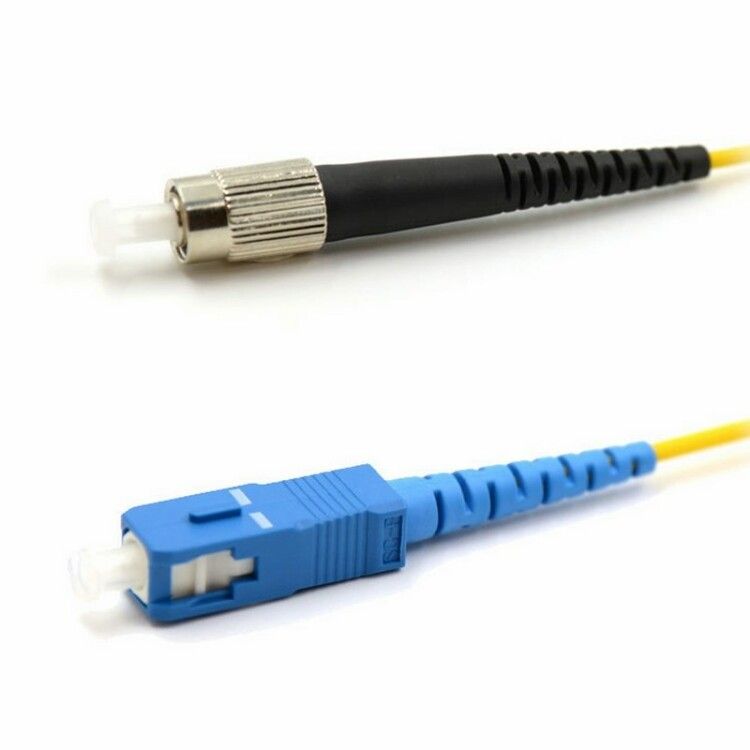

Патч-корд оптический переходной (SM), 9/125 (OS2), SC/UPC-FC/UPC, (Simplex), LSZH, 3м | 50-2802 REXANT MEET

Оптический патч-корд Rexant 50-2802 - это одномодовый переходной кабель длиной 3 метра с разъёмами SC/UPC и FC/UPC, предназначенный для надёжного соединения оптического оборудования в телекоммуникационных системах. Кабель выполнен на базе OS2-волокна 9/125 мкм, имеет LSZH-оболочку и предназначен для внутренней прокладки в помещениях.

Назначение и область применения

Патч-корд Rexant 50-2802 применяется для временного или постоянного соединения активного оптического оборудования: передатчиков, приёмников, коммутаторов, медиаконвертеров, оптических кроссов и телекоммуникационных шкафов. Подходит для использования в локальных сетях, ЦОД, системах видеонаблюдения и других средах, где требуется высокая пропускная способность и минимальные потери сигнала. Благодаря переходному типу SC–FC, он позволяет соединить оборудование с разными типами портов без необходимости установки дополнительных адаптеров.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм)
• Количество волокон: 1 (Simplex)
• Тип разъёмов: SC/UPC - FC/UPC
• Длина кабеля: 3 м
• Оболочка: LSZH (Low Smoke Zero Halogen)
• Цвет оболочки: жёлтый
• Индекс пожарной безопасности: П1б.8.1.2.1
• Наружный диаметр: данные не указаны - учитывать при прокладке в ограниченных каналах

Совместимость и монтаж

Разъёмы SC/UPC и FC/UPC совместимы с большинством современных оптических устройств. Убедитесь, что порты на оборудовании имеют соответствующий тип физического контакта - UPС (Ultra Physical Contact) обеспечивает меньшие потери, чем обычную PC-полировку. Монтаж выполняется путём простой вставки разъёмов в порты до щелчка. Не допускается перегиб кабеля под углом менее 45° - это повредит световод внутри. Для защиты от механических нагрузок используйте кабельные каналы или лотки. Не затягивайте кабель слишком сильно - это может вызвать микротрещины в стеклянном сердечнике.

Безопасность и стандарты

Оболочка выполнена из LSZH-материала - она не выделяет токсичных галогенов и мало дымит при нагреве, что делает патч-корд Rexant 50-2802 безопасным для использования в закрытых помещениях, особенно там, где важна пожарная безопасность: офисах, школах, больницах, метро. Соответствует российскому стандарту пожарной безопасности П1б.8.1.2.1. Не содержит свинца, брома и других опасных компонентов.

Преимущества

• Переходной тип SC–FC исключает необходимость в дополнительных адаптерах между разными типами портов
• Одномодовое волокно OS2 обеспечивает передачу сигнала на дальние расстояния (до 10+ км) без усиления
• LSZH-оболочка снижает риск распространения пламени и минимизирует токсичность дыма при возгорании
• Ультраполированная поверхность (UPC) разъёмов даёт низкий уровень отражений и потерь сигнала
• Жёлтый цвет оболочки - стандартный для одномодового волокна, упрощает визуальную идентификацию в кабельных трассах

Ограничения применения

• Не предназначен для наружной прокладки - отсутствует защита от UV-излучения и влаги
• Не рассчитан на частые изгибы, растяжение или давление - хрупкое стекло внутри легко повредить
• Не подходит для многомодовых систем (например, с волокном 50/125 мкм) - возможны значительные потери сигнала
• Наружный диаметр не указан - при использовании в плотных кабельных лотках проверьте соответствие свободному пространству

Примеры использования

• Подключение оптического модуля SFP в сервере к оптическому кроссу с разъёмом FC
• Соединение маршрутизатора с терминалом GPON через распределительный шкаф
• Временная связь между тестовым оборудованием и оптической линией в лаборатории
• Замена старого патч-корда типа SC–SC на новый с FC-портами в существующей инфраструктуре

Практические советы

• Перед подключением всегда проверяйте чистоту разъёмов - грязь или пыль на торце волокна вызывают повышенные потери
• Используйте защитные колпачки на разъёмах при хранении и транспортировке
• Не протягивайте кабель через острые края металлических труб - даже слабое давление может повредить волокно
• При замене патч-кордов убедитесь, что новая модель имеет тот же тип волокна (OS2) и ту же полировку (UPC)
• Этот патч-корд Rexant 50-2802 - решение для точечных соединений; для массовой прокладки лучше использовать многоволоконные кабели
