Патч-корд оптический соединительный (SM), 9/125 (OS2), SC/UPC-SC/UPC, (Duplex), LSZH, 2м | 50-2012 REXANT MEET

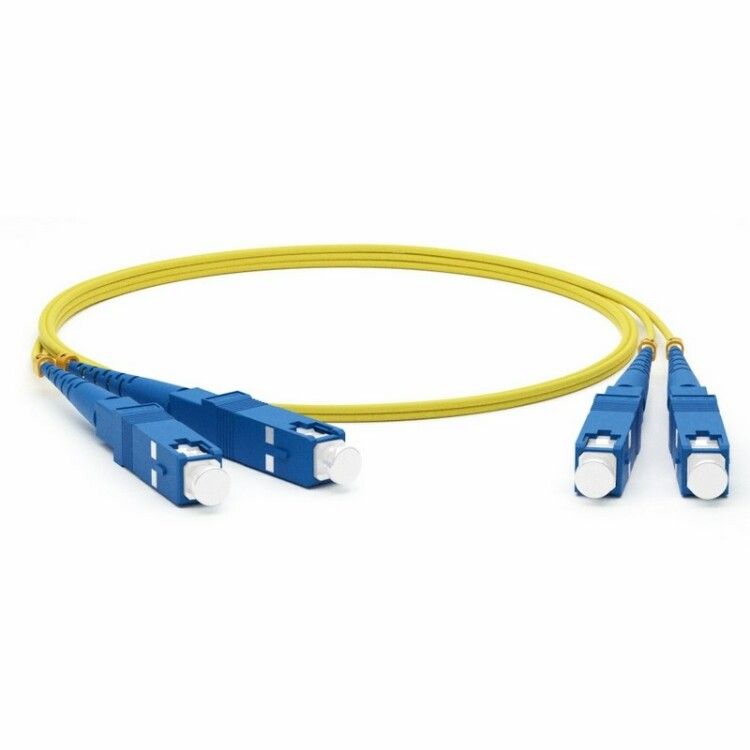

Оптический патч-корд Rexant 50-2012 - это двухволоконный одномодовый кабель длиной 2 метра с коннекторами SC/UPC на обоих концах, предназначенный для надёжного соединения активного оборудования в оптических сетях. Кабель выполнен с оболочкой LSZH, что делает его безопасным для использования в закрытых помещениях.

Назначение и область применения

Патч-корд Rexant 50-2012 используется для временного или постоянного соединения оптического оборудования - например, между сервером и коммутатором, либо внутри оптического кросса или телекоммуникационного шкафа. Подходит для построения высокоскоростных сетей передачи данных, таких как FTTH, LAN, WAN, где требуется минимальные потери сигнала и большая дальность передачи. Применяется в офисах, дата-центрах, на объектах связи и промышленных системах автоматизации.

Технические характеристики

• Тип волокна: одномодовое (SM), 9/125 мкм (стандарт OS2)
• Количество волокон: 2
• Тип коннектора: SC/UPC - на каждом конце по два разъёма (по одному на каждое волокно)
• Тип кабеля: Duplex - два волокна в единой оболочке
• Длина: 2 м
• Оболочка: LSZH (Low Smoke Zero Halogen) - безгалогенная, самозатухающая, не выделяет токсичных газов при нагреве
• Цвет оболочки: не указан (обычно жёлтый у одномодовых кабелей, но цвет не влияет на работу)

Совместимость и монтаж

Патч-корд Rexant 50-2012 совместим с любым оборудованием, имеющим порты SC/UPC. Коннекторы SC обеспечивают прочное фиксирование за счёт защёлки, а полировка UPC снижает уровень отражений - важно для длинных линий и высокоскоростных протоколов (например, GPON, 10G Ethernet).

При монтаже не допускается перегиб кабеля под углом менее 45° - это повредит световод внутри. Укладывайте кабель свободно, без натяжения. Не используйте силовые зажимы или металлические хомутики - они могут деформировать волокно. Для защиты от механических нагрузок рекомендуется использовать кабельные каналы или лотки.

Безопасность и стандарты

Оболочка LSZH соответствует требованиям безопасности для помещений с повышенными нормами пожарной опасности - школы, больницы, метро, дата-центры. При возгорании материал не выделяет галогены (хлор, бром), не образует плотного дыма и не поддерживает горение. Это снижает риск отравления и затруднённой эвакуации. Соответствует международным стандартам IEC 60754 и IEC 61034.

Преимущества

• Высокая точность передачи сигнала благодаря одномодовому волокну OS2 - до 10–80 км без репитеров
• Стабильная работа даже при слабом уровне мощности - UPC-полировка минимизирует отражения
• Устойчивость к воздействию окружающей среды - оболочка LSZH не боится температурных колебаний и влаги (при условии внутреннего монтажа)
• Экономия места - дуплексная конструкция позволяет передавать данные в обоих направлениях одним кабелем

Ограничения применения

• Не предназначен для наружной прокладки - отсутствует защита от УФ-излучения и механических ударов
• Не работает при радиусе изгиба меньше 30 мм - возможна потеря сигнала или разрыв волокна
• Не следует применять в условиях постоянного движения или частых перегибов - например, на мобильных платформах или роботах
• Не совместим с устройствами, требующими APC-полировку (зелёные коннекторы); использование с APC вызывает значительные потери

Примеры использования

• Подключение SFP+ модулей на сервере к оптическому коммутатору в дата-центре
• Соединение OLT и ONT в системе FTTH
• Разводка сигналов внутри оптического кросса в теле- и радиопередающих узлах
• Интеграция в системы видеонаблюдения с IP-камерами через оптоволоконные линии

Практические советы

• Перед установкой проверьте целостность коннекторов - грязь или царапины на торце снижают качество связи
• Используйте капсулы для защиты коннекторов при временном хранении
• При замене старого кабеля - сверьте тип волокна (одномодовый vs многомодовый): смешивание приведёт к потере сигнала
• Для тестирования используйте оптический тестер - он покажет уровень потерь и наличие обрывов
• При прокладке нескольких патч-кордов - маркируйте каждый, чтобы избежать путаницы в крупных сетях
