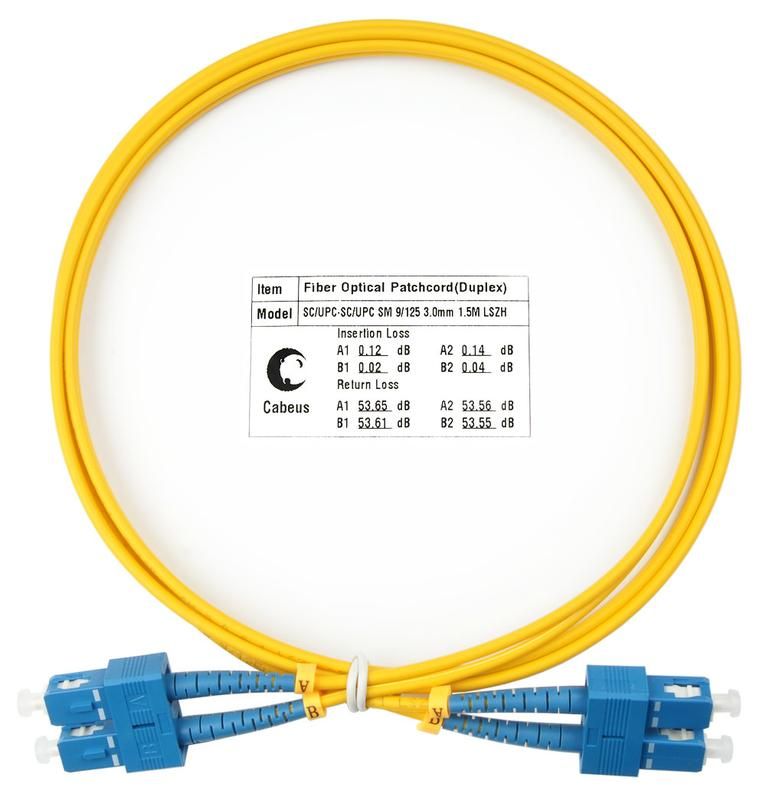

Шнур оптический FOP(d)-9-SC-SC-1.5m duplex SC-SC 9/125 sm 1.5м LSZH Cabeus 7539c

Шнур оптический duplex SC-SC 9/125 sm 1,5м LSZH от Cabeus - это двухволоконный патч-корд для передачи сигналов на большие расстояния в одномодовой сети. Применяется для подключения серверов, коммутаторов и других устройств в телекоммуникационных шкафах и оптических кроссах.

Назначение и область применения

Шнур оптический duplex SC-SC 9/125 sm 1,5м LSZH предназначен для создания точечных соединений между активным оборудованием: оптическими коммутаторами, маршрутизаторами, трансиверами и распределительными панелями. Подходит для сетей FTTH, корпоративных центров обработки данных и систем видеонаблюдения высокой четкости. Благодаря одному модовому волокну 9/125 обеспечивает стабильную передачу данных на расстояния до 10–40 км без усиления сигнала.

Технические характеристики

• Тип разъёмов: SC-SC - одинаковые коннекторы на обоих концах, совместимые с большинством оптических панелей
• Количество волокон: 2 (duplex) - для одновременной передачи и приёма сигнала
• Тип волокна: одномодовое 9/125 (OS2) - оптимально для длинных дистанций и высоких скоростей
• Длина: 1,5 метра - стандартная длина для внутренней коммутации в шкафах
• Тип кабеля: сдвоенный - два волокна в единой оболочке, удобен для прокладки и управления
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для закрытых помещений
• Цвет: жёлтый - стандартизированный цвет для одномодовых волокон, отличает от многомодовых (оранжевых)
• Маркировка полярности: есть - позволяет легко определить направление передачи сигнала (Tx/Rx)

Совместимость и монтаж

Шнур оптический duplex SC-SC 9/125 sm 1,5м LSZH совместим со всеми устройствами, имеющими SC-порт: оптические кроссы, patch panels, SFP-модули, медиаконвертеры. Коннекторы SC имеют фиксирующий зажим, что исключает случайное отключение. Монтаж требует аккуратной работы: не перегибайте кабель радиусом менее 30 мм, не затягивайте коннекторы слишком сильно - это повредит волокно. Убедитесь, что порты на оборудовании тоже оснащены SC-коннекторами - адаптеры не входят в комплект.

Безопасность и стандарты

Изделие соответствует требованиям к материалам с низким дымообразованием и безгалогенным составом (LSZH), что делает его подходящим для установки в помещениях с ограниченной вентиляцией - серверных, офисах, метро, тоннелях. Произведено в соответствии с международными стандартами качества IEC 60794 и TIA-568. Каждый экземпляр прошёл тестирование на потери на сплайсе и отражение на заводе.

Преимущества

• Высокая надёжность связи за счёт одномодового волокна OS2
• Устойчивость к помехам - оптика не реагирует на ЭМИ
• LSZH-оболочка снижает риск распространения огня и токсичных выбросов
• Чёткая маркировка полярности ускоряет диагностику и обслуживание
• Индивидуальная упаковка предохраняет коннекторы от загрязнения до момента подключения

Ограничения применения

• Не подходит для многомодовых сетей (например, с волокном 50/125 или 62,5/125) - несовместимость по режиму передачи
• Не предназначена для внешней прокладки - отсутствует броня и UV-защита
• Не рекомендуется использовать в средах с постоянными механическими нагрузками (вибрация, частые перемещения)
• Работает только с оборудованием, поддерживающим SC-интерфейс; не подходит для LC-, ST- или MPO-портов без переходников

Примеры использования

• Подключение сервера к оптическому коммутатору в центре обработки данных
• Соединение трансивера SFP+ с панелью в оптическом кроссе
• Запитка камеры IP с оптическим интерфейсом через распределительный шкаф
• Линия связи между этажами здания внутри канала с использованием оптоволоконной трассы

Практические советы

• Перед подключением всегда проверяйте наличие защитных колпачков на коннекторах - они должны быть на месте до момента монтажа
• Очищайте коннекторы специальными средствами и насадками - даже микроскопическая пыль вызывает потерю сигнала
• При прокладке не допускайте резких изгибов - минимальный радиус изгиба - 30 мм
• Для сложных схем используйте маркировку полярности: жёлтый цвет + обозначение Tx/Rx позволяют избежать путаницы при подключении
• Этот шнур - не замена основной оптоволоконной линии. Он служит лишь для “последнего метра” соединения между оборудованием и панелью
