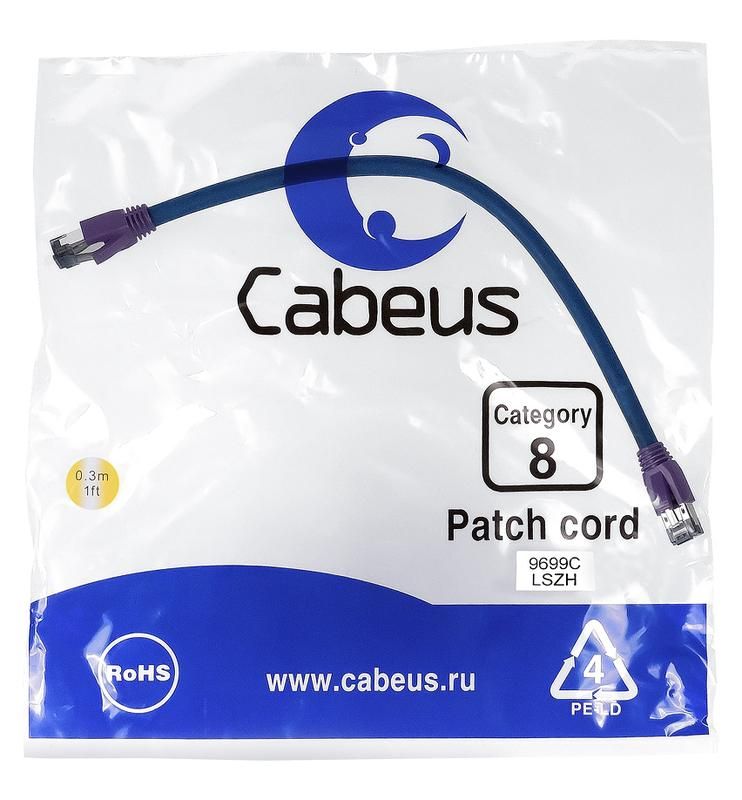

Патч-корд PC-SSTP-RJ45-Cat.8-0.3m-LSZH S/FTP, категория 8 (40G, 2000 MHz), 2xRJ45/8p8c, экранированный, синий, LSZH, 0.3 м - 9699c Cabeus

Патч-корд Cabeus 9699c - это экранированный коммутационный шнур категории 8, предназначенный для высокоскоростной передачи данных до 40 Гбит/с в центрах обработки данных, серверных помещениях и на промышленных объектах с высокими требованиями к помехозащищённости. Шнур выполнен из LSZH-изоляции, что делает его безопасным для закрытых помещений.

Назначение и область применения

Патч-корд Cabeus 9699c используется для соединения активного сетевого оборудования (серверов, коммутаторов, маршрутизаторов) с патч-панелями или друг с другом. Подходит для установки в центрах обработки данных (ЦОД), телекоммуникационных шкафах, производственных автоматизированных системах. Благодаря высокой частоте работы (до 2000 МГц) обеспечивает стабильную связь в сетях 40GBASE-T и будущих стандартах Ethernet.

Технические характеристики

• Категория: Cat.8 - поддержка скорости до 40 Гбит/с и частоты до 2000 МГц
• Тип экрана: S/FTP - внешний оплетённый экран + попарная фольговая экранизация каждой пары
• Разъёмы: 2×RJ45/8P8C, экранированные, с защитными колпачками
• Длина: 0,3 метра - оптимальна для компактных соединений внутри стоек
• Оболочка: LSZH (Low Smoke Zero Halogen) - малое выделение дыма и галогенов при нагреве
• Цвет: синий - визуальное отличие от других кабелей в стойке
• Схема расpinовки: T568B - совместима с большинством современных сетевых решений

Совместимость и монтаж

Патч-корд Cabeus 9699c совместим с любыми устройствами, поддерживающими стандарты Cat.8, включая коммутаторы и серверы с интерфейсами 40GBASE-T. Для правильной работы требуется использование экранированных патч-панелей и розеток с заземлением. Установка возможна в стандартных 19” стойках. Не рекомендуется перегибать кабель радиусом менее 40 мм - это снижает эффективность экранирования. Протяжка через каналы должна выполняться без перекручивания.

Безопасность и стандарты

Изделие соответствует требованиям ISO/IEC 11801-1:2017 и TIA-568-C.2. Производится с 100%-ной проверкой на тестере Fluke DSX-8000, что гарантирует соответствие всем параметрам Cat.8. Оболочка LSZH соответствует нормам пожарной безопасности для помещений с людьми - при возгорании не выделяет токсичных газов и мало дымит.

Преимущества

• Высокая плотность экранирования S/FTP минимизирует влияние внешних ЭМП и взаимных помех между кабелями
• LSZH-оболочка повышает безопасность в замкнутых пространствах - идеально для ЦОД и офисных шкафов
• Защитные колпачки на разъёмах предотвращают повреждение контактов при хранении и транспортировке
• Стандартная расpinовка T568B исключает ошибки при подключении
• Проходящая 100% проверка каждого шнура гарантирует отказоустойчивость в долгосрочной эксплуатации

Ограничения применения

• Не предназначен для прокладки вне помещений - отсутствует UV-защита и герметизация
• Требует экранированной системы сборки: патч-панели, розетки, шасси должны иметь заземление
• Не работает на скоростях выше 40 Гбит/с - максимальная пропускная способность ограничена стандартом Cat.8
• Жёсткая конструкция из-за двойного экрана затрудняет прокладку в тесных каналах с множеством изгибов

Примеры использования

• Подключение сервера к верхнему коммутатору в 19” стойке
• Коммутация портов между двумя патч-панелями в одном шкафу
• Соединение модулей SDN-оборудования в ЦОД
• Локальные связи в промышленных контроллерах с высоким уровнем ЭМИ

Практические советы

• Выбирайте длину 0,3 м только для близко расположенного оборудования - длинные шнуры в стойке создают лишнюю нагрузку на кабельные трассы
• Перед установкой снимите защитные колпачки с разъёмов - они нужны только для защиты при хранении
• Убедитесь, что все точки соединения (патч-панель, розетка, оборудование) имеют надёжное заземление - иначе экранирование не будет работать
• Не используйте этот патч-корд в качестве основного кабеля для постоянной прокладки - он рассчитан на частые подключения/отключения, а не на стационарную укладку
• При организации кабельной трассы сохраняйте минимальный радиус изгиба - не менее 40 мм, чтобы не нарушить целостность экранирования
