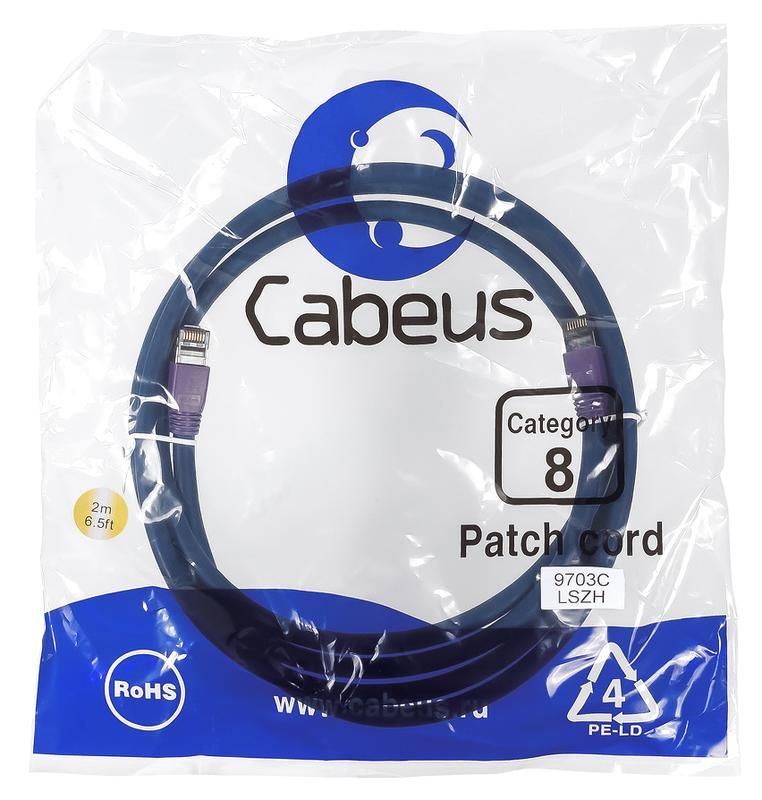

Патч-корд PC-SSTP-RJ45-Cat.8-2m-LSZH S/FTP, категория 8 (40G, 2000 MHz), 2xRJ45/8p8c, экранированный, синий, LSZH, 2 м - 9703c Cabeus

Патч-корд Cabeus 9703c (PC-SSTP-RJ45-CAT.8-2M-LSZH) - это экранированный коммутационный шнур категории 8 для высокоскоростных сетей до 40 Гбит/с, предназначенный для соединения серверов, коммутаторов и патч-панелей в центрах обработки данных и других средах с повышенными требованиями к помехозащищённости.

Назначение и область применения

Патч-корд Cabeus 9703c используется для подключения активного сетевого оборудования - например, серверов, коммутаторов, маршрутизаторов - к патч-панелям или друг к другу. Подходит для установки в центрах обработки данных (ЦОД), телекоммуникационных шкафах, на производственных линиях с высокой ЭМП. Благодаря классу Category 8 и частоте 2000 МГц, обеспечивает стабильную работу в сетях 25GBASE-T и 40GBASE-T.

Технические характеристики

• Категория: Cat 8 (стандарт IEEE 802.3bq)
• Частота: до 2000 МГц
• Пропускная способность: до 40 Гбит/с
• Тип экрана: S/FTP - общая фольга + попарная фольговая оплетка
• Разъём: 2×RJ45/8P8C, экранированные, с защитными колпачками
• Оболочка: LSZH (низкое выделение дыма и газов при горении)
• Длина: 2 метра
• Цвет: синий
• Схема расpinовки: T568B

Совместимость и монтаж

Патч-корд Cabeus 9703c совместим с любыми устройствами, поддерживающими Ethernet Cat 8 и интерфейсы RJ45. Для сохранения экранирующих свойств необходимо использовать экранированные патч-панели и разъёмы. Установка требует соблюдения правил заземления экрана - один из контактов экрана в разъёме должен быть соединён с корпусом устройства через металлический контакт. Не рекомендуется перегибать кабель радиусом менее 40 мм - это снижает эффективность экранирования.

Безопасность и стандарты

Изделие соответствует стандартам ISO/IEC 11801 Class I, TIA-568-C.2 и EN 50173-1. Оболочка LSZH безопасна для помещений с ограниченной вентиляцией - при возгорании не выделяет хлора, брома и других токсичных веществ. Все шнуры проходят 100%-ную проверку на тестере Fluke DSX-8000, что гарантирует соответствие спецификациям Cat 8 по затуханию, NEXT, FEXT и импедансу.

Преимущества

• Высокая помехозащищённость благодаря двойному экрану (S/FTP): внешняя фольга защищает от внешних помех, внутренние фольги - от взаимных наводок между парами
• LSZH-оболочка повышает пожарную безопасность - подходит для закрытых помещений, офисов, ЦОД
• Экранированные RJ45 с защитными колпачками предотвращают окисление контактов и случайное отключение
• Стандартная распиновка T568B обеспечивает совместимость с большинством существующих сетевых решений
• Производственный контроль на Fluke DSX-8000 даёт уверенность в долговечности и точном соответствии нормам

Ограничения применения

• Не предназначен для прокладки вне помещений - LSZH-оболочка не рассчитана на УФ-излучение и перепады температур
• Требует экранированной системы: использование с неэкранированными патч-панелями сводит на нет преимущества S/FTP
• Запрещено растягивать или сильно изгибать - это нарушает структуру пар и снижает передаточные характеристики
• Не поддерживает PoE++ (IEEE 802.3bt) выше 60 Вт при максимальной нагрузке - возможен нагрев при длительной работе на пределе мощности

Примеры использования

• Подключение серверов к верхнему уровню коммутации в ЦОД
• Коммутация между патч-панелями и 10/25/40 Gbps-портами в телеком-шкафах
• Связь между оборудованием в автоматизированных производственных линиях с высоким уровнем ЭМП
• Локальные сети в медицинских учреждениях, где важна надёжность и безопасность материалов

Практические советы

• Перед установкой всегда проверяйте цветовую маркировку проводов - в этом патч-корде используется T568B, а не T568A
• Убедитесь, что все точки подключения (патч-панель, оборудование) имеют экранированные разъёмы и правильно заземлены
• Не используйте этот кабель вместо основной трассы - он создан исключительно для краткосрочных соединений внутри шкафа или на столе
• Храните в оригинальной упаковке, избегайте скручивания - лучше наматывать “по восьмёрке”
• При замене старого кабеля - сравнивайте длину: слишком длинный шнур создаёт лишнюю паразитную ёмкость, влияющую на сигнал
