Патч-корд SC/APC-SC/APC, simplex, 10м, 3мм, LSZH, G.657.A1 | 09-05076 SUPRLAN Net.on

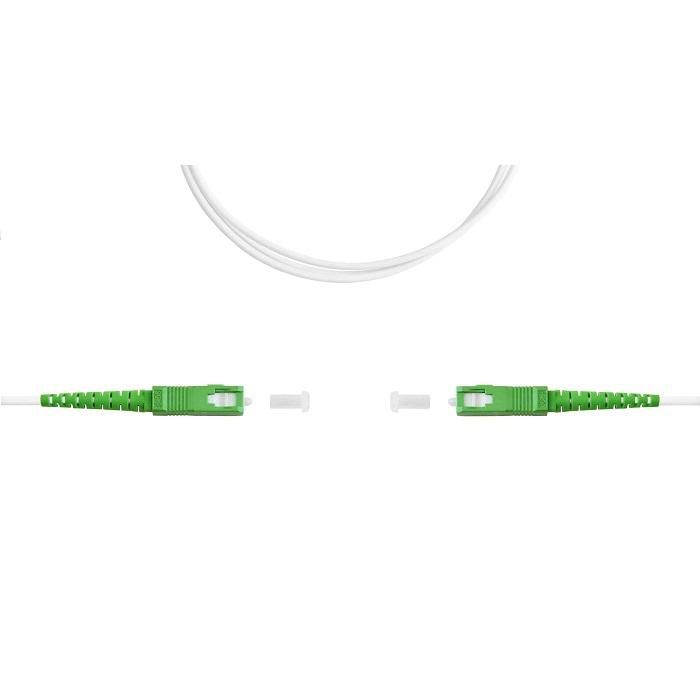

Патч-корд SC/APC-SC/APC от SUPRLAN, артикул 09-05076 - это одноволоконный оптический шнур длиной 10 метров с зелёными коннекторами типа APC, предназначенный для соединения оборудования в сетях с высокими требованиями к качеству сигнала, например, в системах кабельного телевидения.

Назначение и область применения

Патч-корд SC/APC-SC/APC используется для передачи светового сигнала между активным оборудованием - оптическими терминалами, модемами, коммутаторами, усилителями. Применяется там, где важна минимальная потеря сигнала и отражений: в сетях FTTH, кабельного ТВ, телекоммуникационных центрах, на базовых станциях связи. Коннекторы APC обеспечивают надёжную работу даже при сложных условиях передачи.

Технические характеристики

• Тип коннекторов: SC/APC на обоих концах (одинаковые)
• Количество волокон: simplex (одно волокно)
• Длина кабеля: 10 метров
• Диаметр корпуса: 3 мм
• Тип волокна: G.657.A1 - совместим с G.652.D, устойчив к изгибам
• Оболочка: LSZH (низкое выделение дыма и газов при горении)
• Цвет корпуса коннекторов: зелёный (стандарт для APC)
• Угол полировки: 8° (APC - ангилярный полир)

Совместимость и монтаж

Патч-корд SC/APC-SC/APC совместим с любым устройством, имеющим порт SC/APC. Убедитесь, что ваше оборудование использует именно этот тип коннектора - другие типы (например, UPC) несовместимы с APC из-за различий в полировке. Монтаж прост: коннектор вставляется до щелчка, фиксация осуществляется защёлкой. Отключается легким нажатием на рычаг. Не перегибайте кабель радиусом менее 10 мм - это снижает надёжность передачи сигнала.

Безопасность и стандарты

Изоляция выполнена из материала LSZH - безопасна для помещений с людьми, не выделяет токсичных газов при возгорании. Соответствует требованиям к пожаробезопасности для внутренней прокладки. Волокно G.657.A1 соответствует ITU-T рекомендациям, обеспечивая стабильную работу в стандартах GPON, EPON и других PON-технологиях.

Преимущества

• Минимальные потери отражённого сигнала благодаря угловой полировке APC - идеально для аналоговых сигналов (например, TV)
• Зелёный цвет коннекторов позволяет легко отличить APC от UPC (обычно синего/бежевого) - исключает ошибки при подключении
• G.657.A1 позволяет прокладывать кабель в tight-узлах и поворотах без потерь качества
• LSZH-оболочка делает патч-корд подходящим для установки в офисах, жилых домах, медицинских учреждениях

Ограничения применения

• Не использовать с коннекторами UPC - возможны повреждения контактов и повышенные потери
• Не допускать механических нагрузок на коннекторы - они хрупкие, особенно при частой перестановке
• Не применять в средах с температурой ниже -40C или выше +70C - материал оболочки может потерять эластичность
• Не погружать в воду - хотя G.657.A1 устойчив к изгибам, сам кабель не имеет водо- и пылезащиты IP

Примеры использования

• Подключение OLT-оборудования к ONT в сети GPON
• Соединение распределительного щита с абонентским терминалом в кабельном ТВ
• Переподключение оптических модулей в серверной комнате
• Работа с усилителями и фильтрами в сетях RFoG

Практические советы

• Проверьте цвет коннектора перед подключением - зелёный = APC, синий/бежевый = UPC. Нельзя смешивать!
• При прокладке кабеля избегайте острых изгибов - радиус не меньше 10 мм
• Часто используемые участки лучше закрывать защитными колпачками - предотвращают загрязнение рабочей поверхности
• При замене патч-корда учитывайте длину: 10 метров - оптимально для большинства внутрипомещенных решений; для длинных трасс выбирайте более длинные версии
• Артикул 09-05076 от SUPRLAN - проверенная модель для профессионального монтажа. Храните запасные экземпляры в местах с высокой плотностью подключения.
